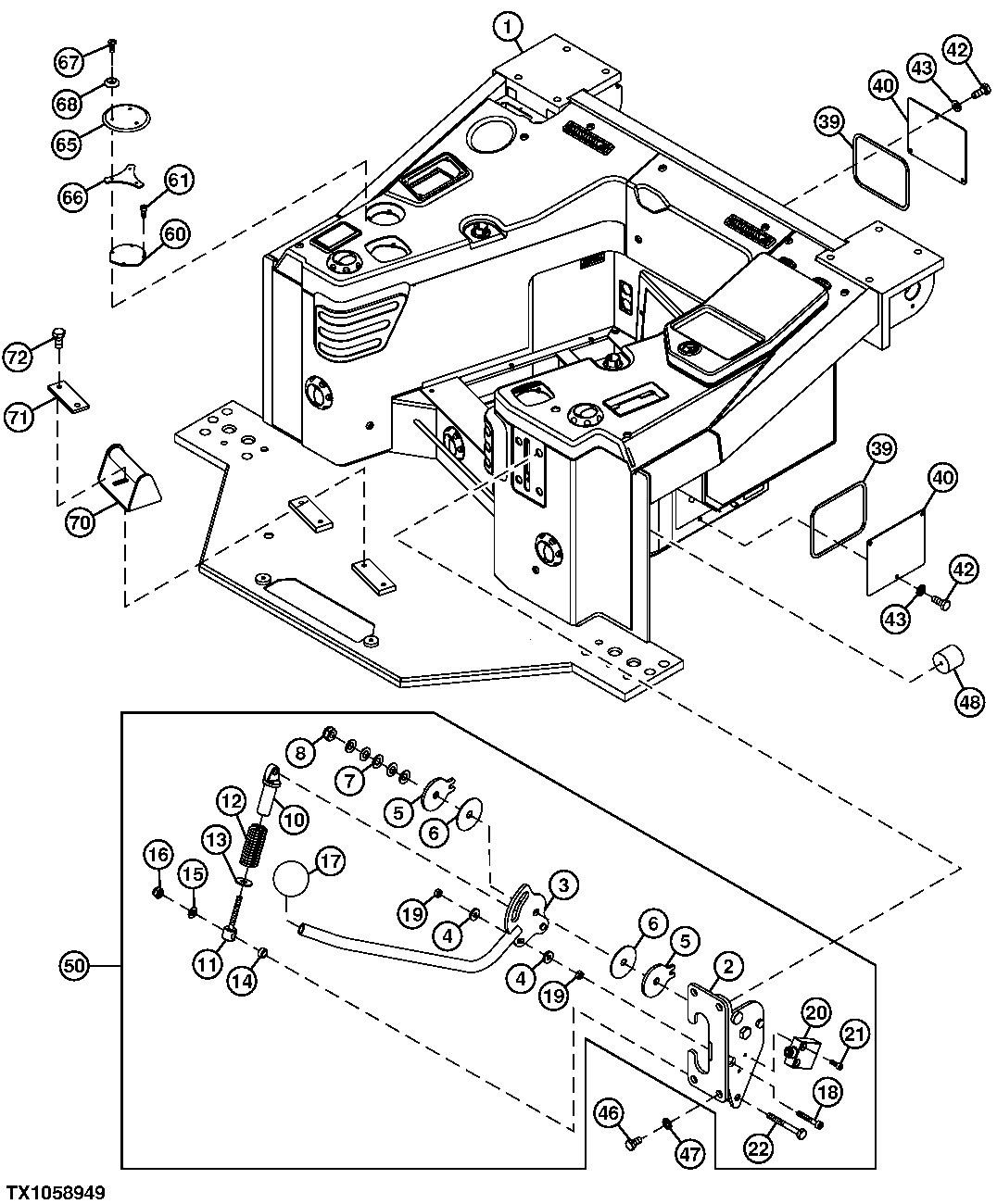

Cab Platform, Park Lock Lever, and Footrest

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW9408381	1	Platform	-
2	LW9417991	1	Bracket	-
3	LW9417987	1	Lever	-
4	24M7250	2	Washer	6.400 X 17 X 3 mm
5	LW9417994	2	Washer	-
6	LW10342900	2	Washer	-
7	AT276027	5	Spring	-
8	14M7517	1	Lock Nut	M10
10	LW10342904	1	Round Retainer	-
11	LW9417996	1	Bolt	-
12	LW10342906	1	Spring	-
13	24M7207	1	Washer	8.400 X 24 X 2 mm
14	AT300505	1	Washer	-
15	LW10289803	1	Washer	-
16	14M7166	1	Lock Nut	M8, SUB FORAT265058
17	AT274199	1	Knob	-
18	AT250296	1	Screw	-
19	14M7272	2	Nut	M6
20	AT317550	1	Switch	-
21	AT218439	2	Socket Head Screw	-
22	19M8359	1	Cap Screw	M8 X 45
24	AT261231	1	Clamp	-
26	19M7887	1	Screw	M5 X 10
39	-	1	Part 24	1.5 m, MAKE FROM LW10306137, SUB FOR AT324568, CTL
40	LW9408755	2	Cover	SUB FOR LW9742398
42	19M7139	8	Cap Screw	M8 X 20
43	24M7055	8	Washer	8.400 X 16 X 1.600 mm
46	19M7166	4	Cap Screw	M10 X 20
47	24M7028	4	Washer	10.500 X 20 X 2 mm
48	AT275539	1	Isolator	-
50	LW9417990	1	Park Lock	-
60	LW9932785	1	Cover	-
61	19M7768	4	Screw	M6 X 16
65	LW9932788	1	Cover	-
66	LW9932786	1	Plate	-
67	21M7467	3	Screw	M5 X 16, SUB FOR LW4635231
68	LW10023245	3	Washer	-
70	AT278182	1	Footrest	-
71	AT278183	1	Strip	-
72	19M7872	8	Cap Screw	M12 X 25

Cab Platform, Park Lock Lever, and Footrest
