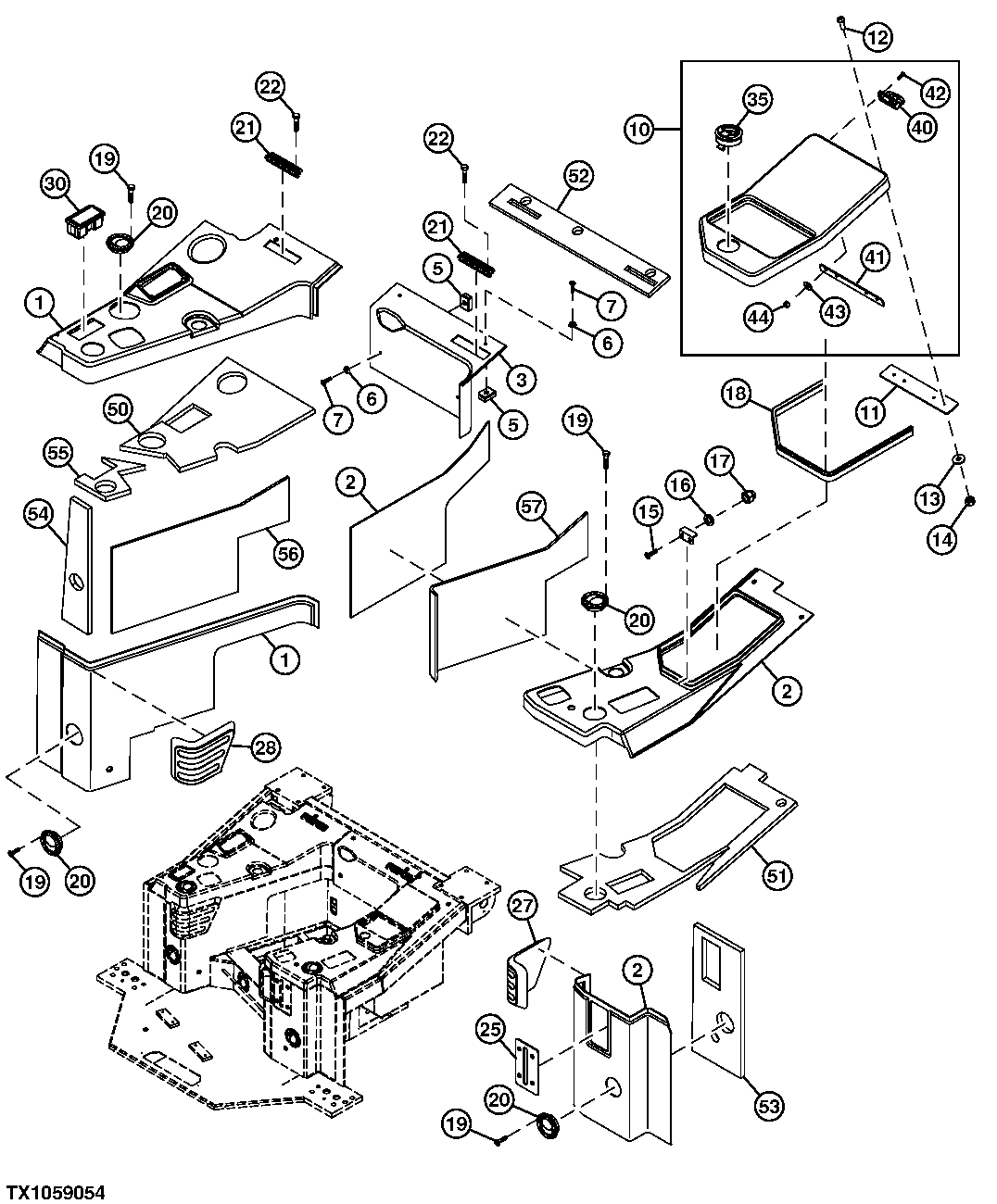

Cab Platform Consoles and Covers

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW9931000	1	Panel	-
2	LW9406129	1	Panel	-
3	LW9931003	1	Panel	-
5	LW10009189	12	Nut	-
6	LW10023245	12	Washer	-
7	21M7420	12	Screw	M6 X 16
10	LW9406120	1	Cover	-
11	LW9406067	1	Strip	-
12	21M7271	4	Screw	M5 X 16
13	24M7138	4	Washer	5.300 X 15 X 1 mm
14	14M7297	4	Nut	M5
15	AT304628	2	Screw	LW400601005 NLA
16	LW421802008	2	Washer	NLA
17	LW241043902	2	Cap	-
18	-	1	Part 15	1.275 m, MAKE FROM LW9812362, SUB FOR AT266601, CTL
19	LW10342036	18	Screw	-
20	LW10218136	6	Louver	-
21	AT264824	2	Louver	-
22	LW10342627	4	Screw	-
25	LW9931004	1	Plate	-
27	LW9931005	1	Pad	-
28	LW9931006	1	Pad	-
30	LW10022235	1	Ashtray	-
30	LW10413057	1	Ashtray	-
35	LW10022429	1	Latch	-
40	LW10040939	2	Hinge	-
41	LW9406066	1	Strip	-
42	21M7271	4	Screw	M5 X 16
43	24M7138	4	Washer	5.300 X 15 X 1 mm
44	14M7297	4	Nut	M5
50	LW9813365	1	Isolator	-
51	LW9813366	1	Isolator	-
52	LW9813367	1	Isolator	-
53	LW9813368	1	Isolator	-
54	LW9813369	1	Isolator	-
55	LW9813370	1	Isolator	-
56	LW9932513	1	Isolator	-
57	LW9932514	1	Isolator	-
