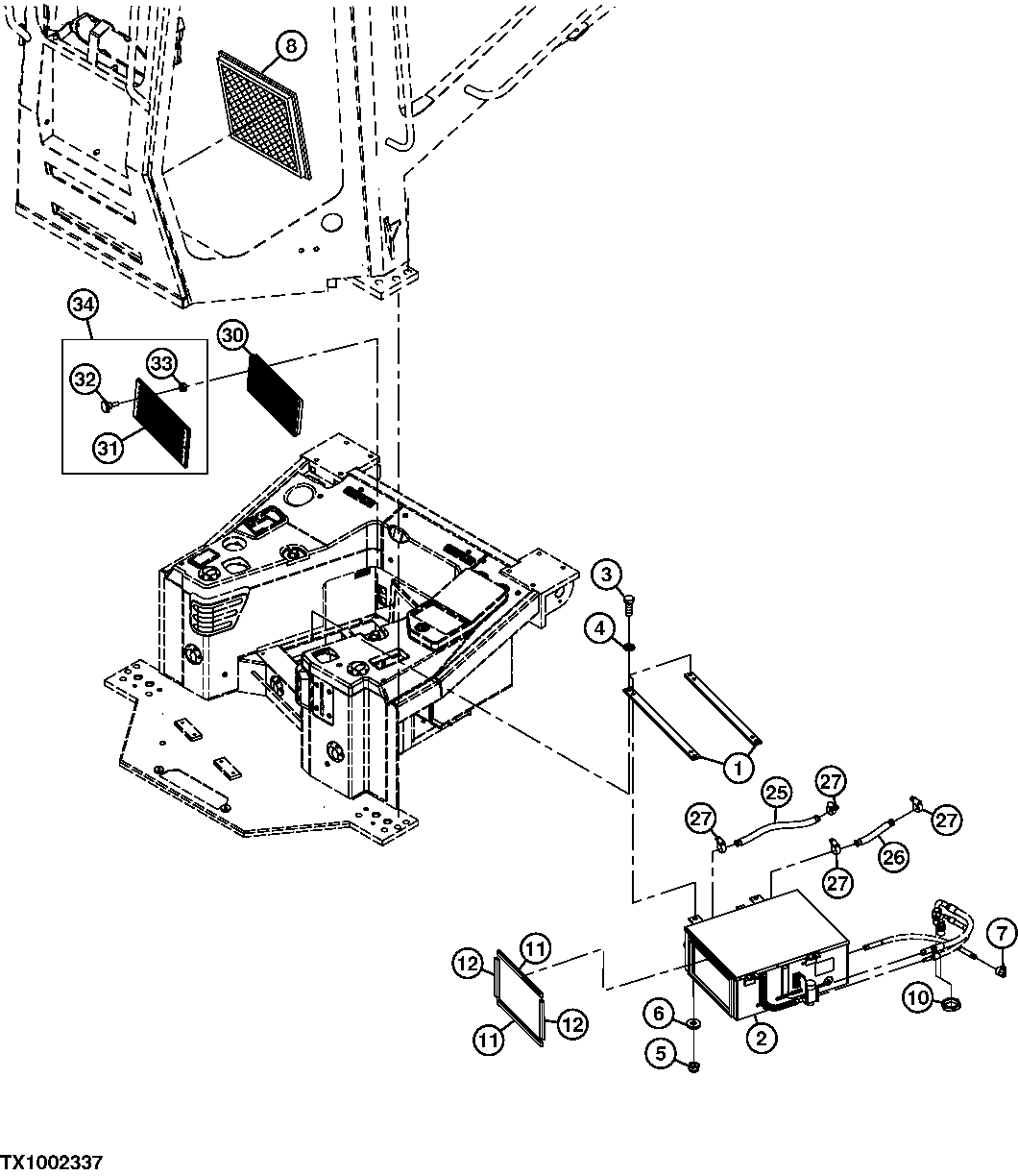

Cab Heater Box, Mounting Bracket and Fresh Air Filters

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW9742441	2	Strip	-
2	LW10280326	1	Heater	Complete Components On Another Page
3	19M7662	8	Cap Screw	M10 X 30
4	24M7028	8	Washer	10.500 X 20 X 2 mm
5	14M7517	4	Lock Nut	M10
6	24M7213	4	Washer	10.500 X 25 X 4 mm
7	AT309921	1	Hose Clamp	(SUB FOR AT277179 )
8	AT322767	1	Air Filter	-
10	AT274888	1	Nut	-
11	-	1	Part 10	0.57 m, (MAKE FROM LW10306154 ) (SUB FOR LW10300325) (CTL)
12	-	1	Part 11	0.38 m, (MAKE FROM LW10306154 ) (SUB FOR LW10300325 ) (CTL)
25	-	1	Part 12	0.45 m, (MAKE FROM TY22328 ) (CTL)
26	-	1	Part 13	0.2 m, (MAKE FROM TY22328 ) (CTL)
27	AT274265	4	Hose Clamp	-
30	AT324580	1	Filter Element	-
31	AT324581	1	Cover	-
32	AT324582	2	Handle	-
33	14M7166	2	Lock Nut	M8
34	LW9409522	1	Cover	-

Cab Heater Box, Mounting Bracket and Fresh Air Filters

Нет текстового описания
