Открытый узел

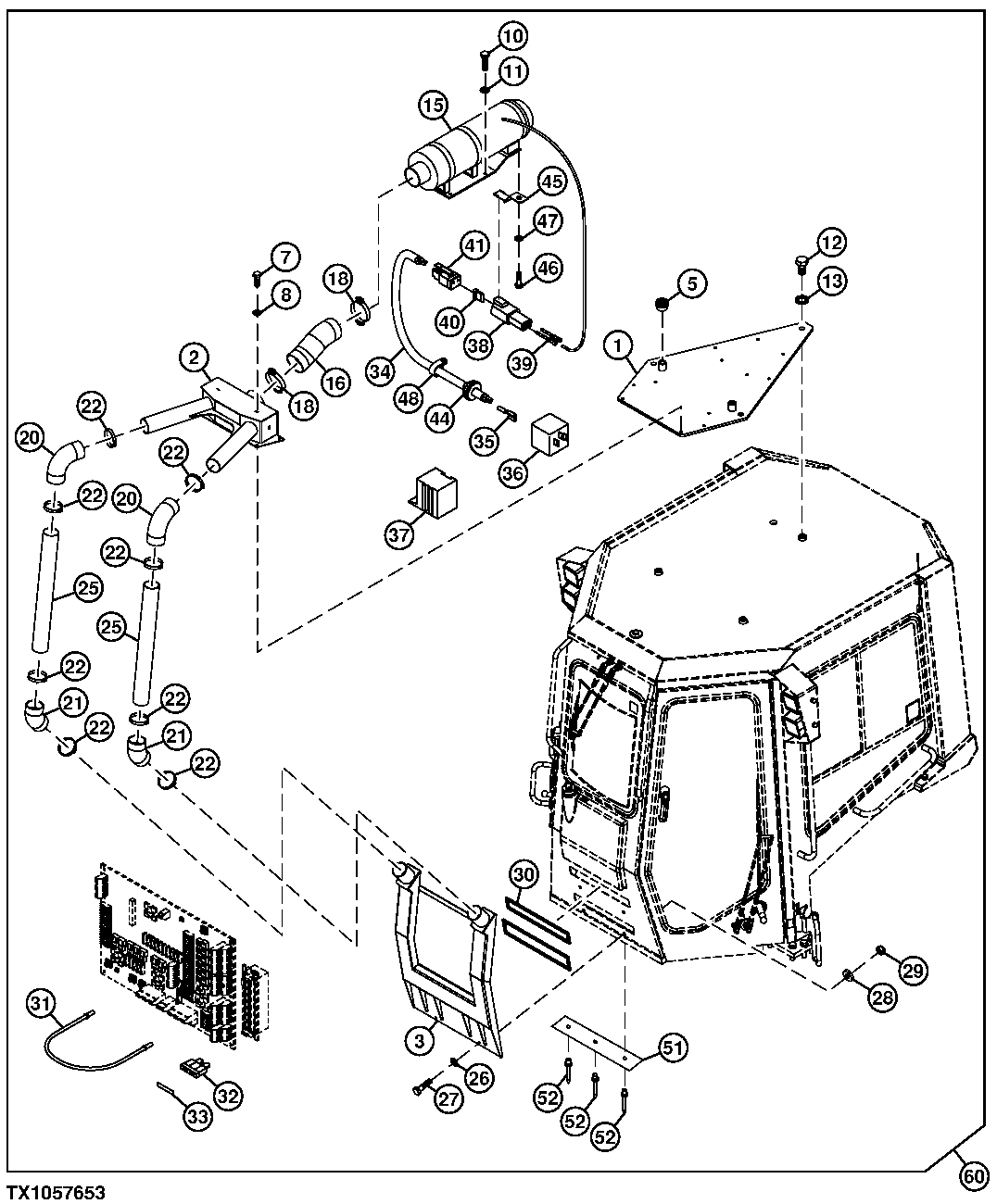

Air Filtration System (WasteHandler Package)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW9412447	1	Plate	-
2	LW9412449	1	Air Plenum	-
3	LW9412461	1	Air Plenum	-
5	AT274936	2	Plug	-
7	19M7163	4	Cap Screw	M8 X 25
8	24M7055	4	Washer	8.400 X 16 X 1.600 mm
10	19M7513	4	Cap Screw	M8 X 30
11	24M7055	4	Washer	8.400 X 16 X 1.600 mm
12	AT278592	3	Cap Screw	-
13	24M7349	3	Washer	21 X 37 X 3 mm, SUB FOR 24M7396
15	AT332199	1	Precleaner	LW10331360 NLA
15	AT311578	1	Air Filter	-
16	LW10331364	1	Hose	-
18	LW7412538	2	Hose Clamp	-
20	LW7415474	2	Hose	-
21	LW10331347	2	Hose	-
22	LW4900008	8	Hose Clamp	-
25	LW9412455	2	Tube	-
26	24M7055	4	Washer	8.400 X 16 X 1.600 mm
27	19M7288	4	Cap Screw	M8 X 30
28	24H1621	4	Washer	11/32" X 1" X 0.220"
29	14M7166	4	Lock Nut	M8
30	-	1	Part 23	MAKE FROM LW9812450, SUB FOR AT275032
31	LW9416005	1	Wiring Harness	-
32	57M7125	1	Fuse	SUB FOR 57M7124
33	LW9416021	1	Label	-
33	LW10307106	1	Label	-
34	LW9414665	1	Wiring Harness	-
34	LW10307116	1	Wiring Harness	-
35	AT187622	1	Elec. Connector Terminal	-
36	AT274439	1	Relay	-
37	AT274413	1	Electrical Connector Assy	-
37	LW4601205	1	Elec. Connector Terminal	Not Illustrated
37	LW4601206	1	Elec. Connector Terminal	Not Illustrated
38	AT265717	1	Elec. Connector Housing	-
39	AT274684	2	Elec. Connector Terminal	-
40	57M7621	1	Elec.Connect Locking Device	SUB FOR AT303152, INCLUDES LW7371707
40	LW7371707	1	Elec. Connector Seal	Not Illustrated
41	LW6003169	1	Electrical Connector Assy	-
42	LW6003031	2	Elec. Connector Terminal	Not Illustrated
43	57M7620	1	Electrical Connector Assy	Not Illustrated
44	LW7414186	1	Grommet	-
45	AT196437	1	Clamp	-
46	19M7933	1	Cap Screw	M6 X 25
47	24M7250	1	Washer	6.400 X 17 X 3 mm
48	AT261231	1	Clamp	-
51	LW10304445	1	Plate	-
52	AT264924	3	Rivet	-
60	AT339934	1	Air Cleaner Kit	-
60	AT368885	1	Air Cleaner Kit	-

Air Filtration System (WasteHandler Package)

Нет текстового описания
