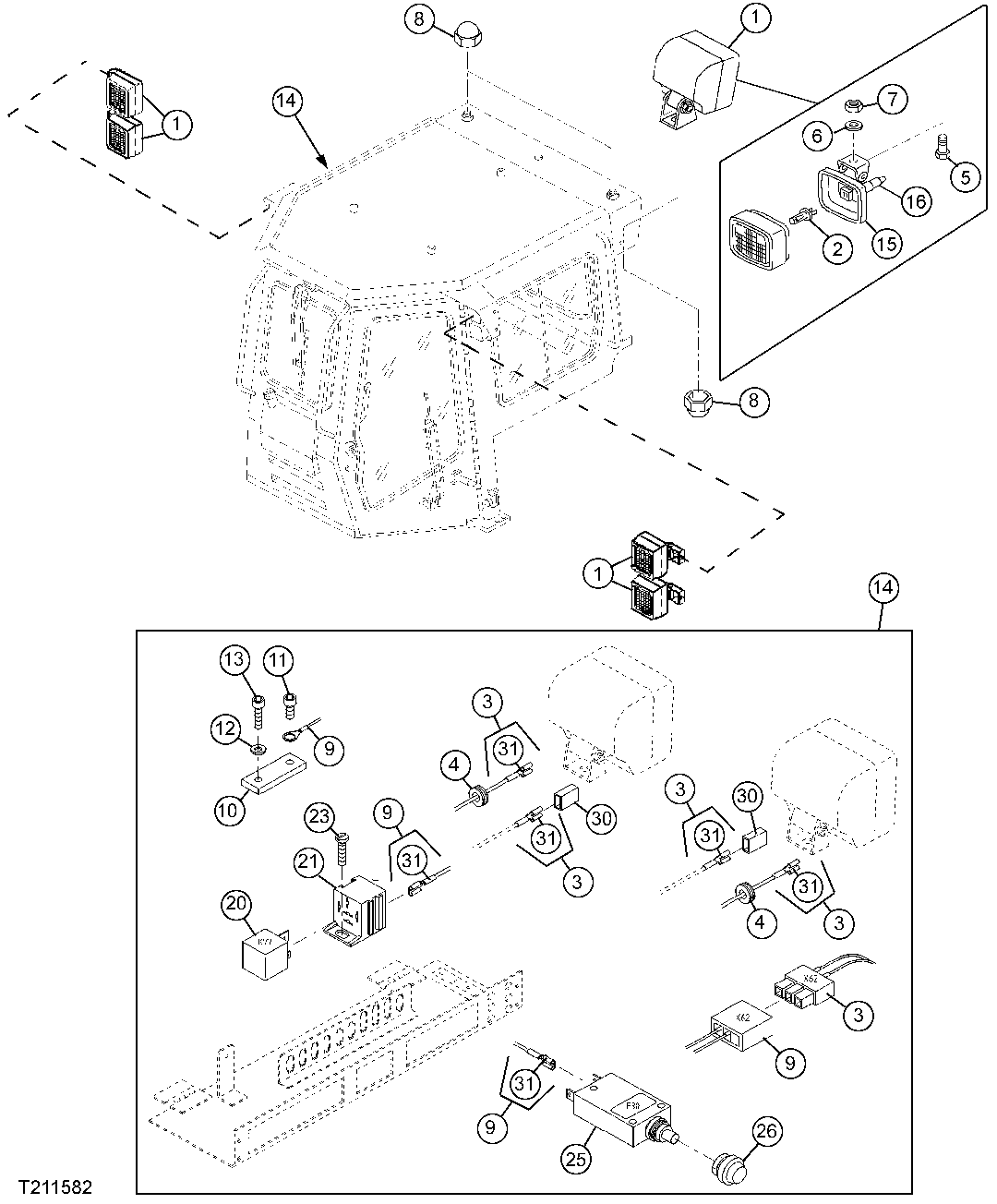

Vehicle Lighting System, Work Lights

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT274996	6	Headlight	WORK AREA LIGHT
2	AT135758	1	Bulb	SUB FOR AT274462
3	AT278788	1	Wiring Harness	REAR OPTIONAL LIGHTS
4	AT278673	2	Grommet	-
5	19M7938	1	Cap Screw	M10 X 20
6	24M7466	1	Washer	10.500 X 20 X 2 mm, SUB FOR LW10289795, THIS APPLICATION
7	14M7274	1	Nut	M10
8	AT325430	4	Cap	SUB FOR AT274652
9	AT278789	1	Wiring Harness	UPPER CONSOLE
10	AT278783	1	Plate	-
11	19M7600	1	Screw	M5 X 12, SUB FOR AT261591
12	24M7027	1	Washer	5.300 X 10 X 1 mm
13	AT218439	1	Socket Head Screw	-
14	AT278787	1	Roof Wiring Harness	NLA
15	AT280450	1	Housing	-
16	AT280451	1	Cap	-
20	AT274439	1	Relay	REAR OPTIONAL LIGHTS
21	AT274413	1	Electrical Connector Assy	REAR OPTIONAL LIGHTS RELAY
23	21M7283	1	Screw	M5 X 8, SUB FOR AT276832
25	AT276982	1	Circuit Breaker	CIRCUIT BREAKER FOR OPTIONAL LIGHTS
26	AT274404	1	Cap	-
30	AT274467	2	Electrical Connector Assy	-
31	AT274380	1	Elec. Connector Terminal	-
99	AT194232	1	Field Installation Kit	Not Illustrated, NLA, (INCLUDES ALL COMPONENTS NECESSARY TO ADD TWO ADDITIONAL REAR CAB LIGHTS)

Vehicle Lighting System, Work Lights

Нет текстового описания
