TRACK FRAME AND TRACK CHAIN TENSION ADJUSTER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT278015	1	Frame	LH
1	AT278016	1	Frame	RH
2	LW10354631	1	Piston	-
2	AT277488	1	Sleeve	-
2	LW10412564	1	Piston	-
3	19M7889	11	Cap Screw	M24 X 80
4	24M7559	28	Washer	25 X 44 X 4 mm, SUB FOR AT275997
5	LW10409427	1	Adjuster	SUB FOR LW10326086
5	LW10409427	1	Adjuster	SUB FOR LW10326086
5	LW10409427	1	Adjuster	SUB FOR AT277468
6	AT276916	1	Fitting	-
7	AT274332	1	Seal	-
8	LW4066202	12	Cap Screw	-
9	T116461	16	Washer	17.300 X 29.900 X 4 mm (0.681" X 1.177" X 0.157")
10	AT278017	1	Cover	-
11	AT218628	1	O-Ring	-
12	19M7167	3	Cap Screw	M10 X 25
13	AT276806	2	Screw	-
14	24M7028	5	Washer	10.500 X 20 X 2 mm
15	AT315478	1	Ring	-
15	LW10228108	1	Seal	-
16	AT277939	2	Wear Plate	-
17	AT276723	2	Spring Pin	-
18	AT277482	4	Pipe Plug	-
19	AT277484	1	Plug	-
20	AT277483	1	Pipe Plug	-
21	AT277949	1	Strap	-
22	19M7993	2	Cap Screw	M24 X 50
23	AT277485	1	Guide	-
24	AT277485	1	Guide	-
25	LW10354633	1	Seal	-
25	AT315480	1	Ring	-
26	AT315482	2	Ring	SUB FOR LW10354632
27	LW7412215	1	Back-Up Ring	SUB FOR AT315479
32	LW10355283	1	O-Ring	-
33	LW10356835	1	Cap	-
45	19M8022	12	Cap Screw	M24 X 70
46	24M7351	12	Washer	25 X 44 X 4 mm
47	AT315476	1	O-Ring	-
48	AT315477	1	O-Ring	-

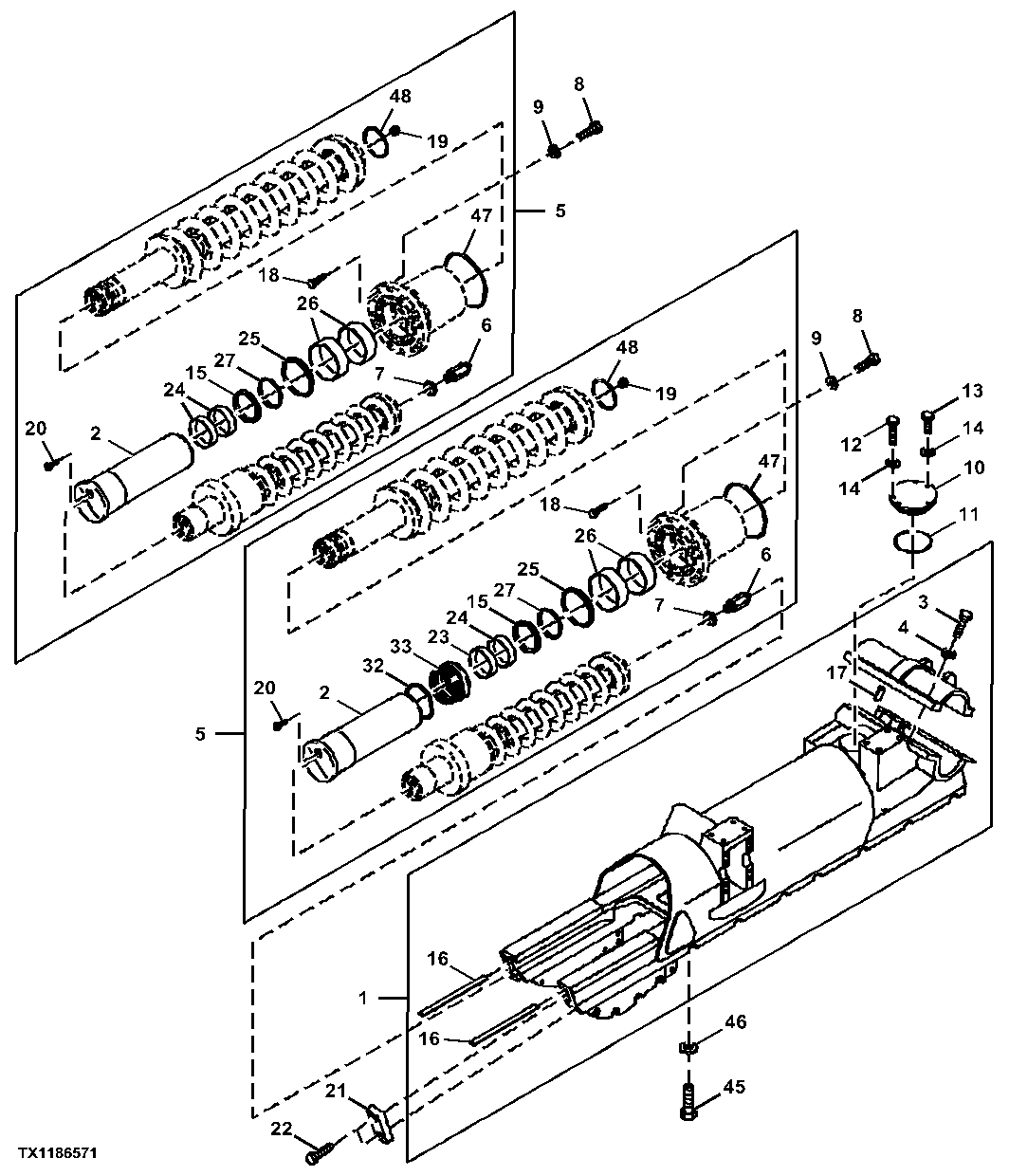

TRACK FRAME AND TRACK CHAIN TENSION ADJUSTER
