Открытый узел

Splitter Box Components Parts

Splitter Box Components Parts

Splitter Box Components Parts

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

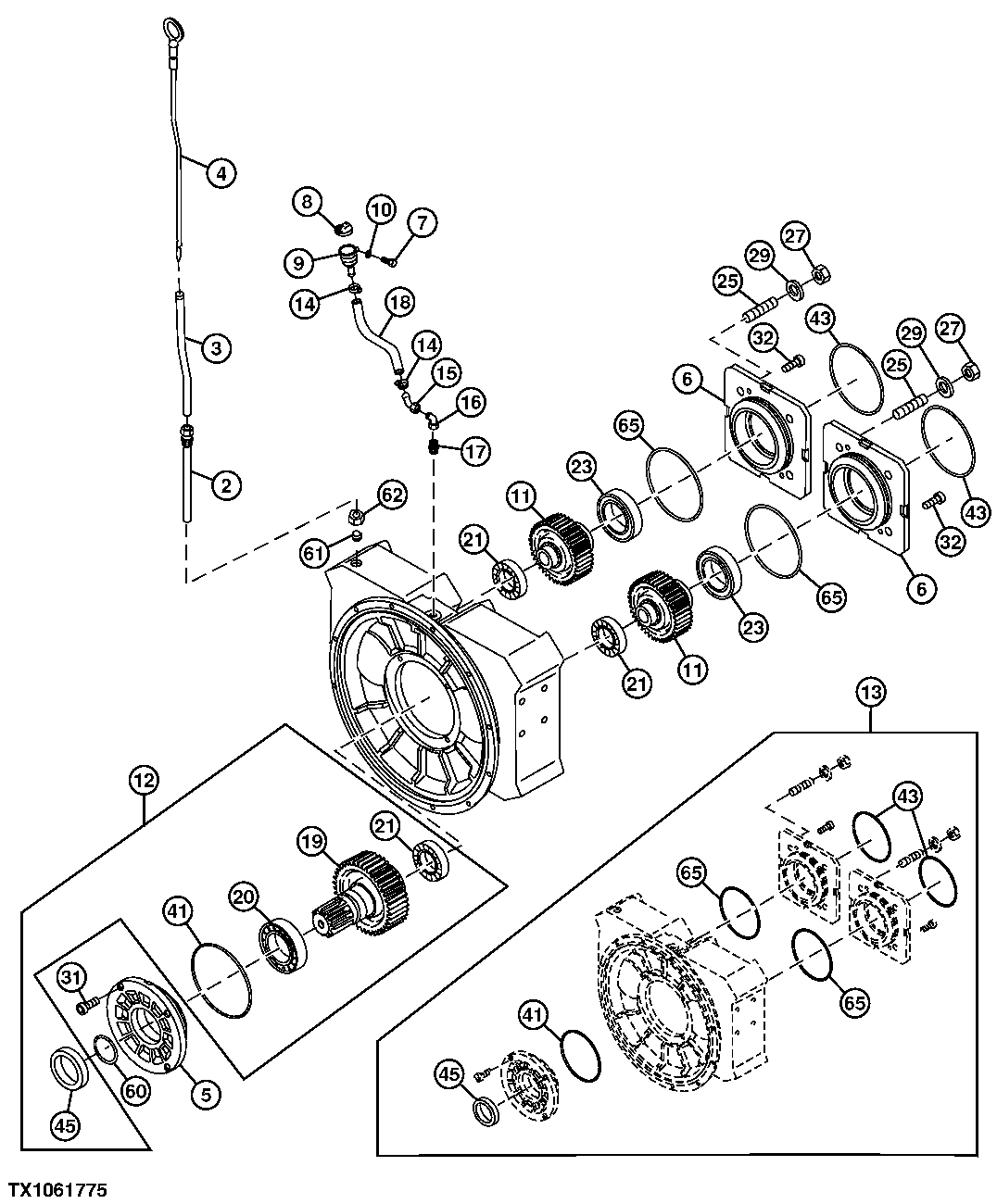

Splitter Box Components Parts

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	LW10118985	1	Dipstick Tube	OIL DIPSTICK, (ALSO ORDER LW4980332 AND XM12SCFX ) (SUB FOR AT278317)
3	AT278318	1	Dipstick Tube	-
3	LW9079808	1	Dipstick Tube	-
3	AT320751	1	Dipstick Tube	-
4	LW9079807	1	Dipstick	(ALSO ORDER AT320748)
4	AT274692	1	O-Ring	(NOT ILLUSTRATED)
4	LW9079807	1	Dipstick	-
4	AT320748	1	O-Ring	(NOT ILLUSTRATED)
5	AT277836	1	Cover	-
6	AT277837	2	Flange	BEARING
7	19M7932	1	Cap Screw	M8 X 16
8	LW11690316	1	Cap	SUB FOR AT274764
9	AT278167	1	Filler Neck	-
10	LW10289803	1	Washer	(SUB FOR 24M7055, THIS APPLICATION)
11	AT277838	2	Gear	-
12	AT277839	1	Repair Kit	PRIMARY SHAFT
13	AT277840	1	Seal Kit	SEAL KIT
14	AT274318	2	Hose Clamp	-
15	AT275238	1	Union Fitting	-
16	LW247108302	1	Elbow Fitting	SUB FOR AT274831 AND LW247108302
17	XGE18LMEDCF	1	Fitting	SUB FOR AT274522
18	-	1	Part 22	.64 M, (MAKE FROM TY22556 CTL) (SUB FOR AT274762)LW9812358)
19	-	1	Part 23	(ORDER AT277839 ) (SUB FOR AT279892)
20	-	1	Part 24	(ORDER LW10340337)( AT276874 NLA)
20	LW10340336	1	Cylindrical Roller Bearing	(SCRAPER PULLER)
21	LW4980228	3	Cylindrical Roller Bearing	(SUB FOR AT276057)
21	LW10340335	3	Tapered Roller Bearing	(SCRAPER PULLER)
23	LW10340336	2	Cylindrical Roller Bearing	(SUB FOR AT277113 AND AT263584)
23	LW10340337	2	Tapered Roller Bearing	(SCRAPER PULLER)
25	AT276875	8	Bolt	-
27	14M7277	8	Nut	M20
29	AT276872	8	Washer	-
31	AT276901	4	Socket Head Screw	-
32	AT276866	4	Socket Head Screw	-
41	AT277102	3	O-Ring	-
43	AT277111	2	O-Ring	-
45	AT277123	1	Seal	-
60	LW10801519	1	Thrust Washer	(SUB FOR LW4000726)
61	XM12SCFX	1	Fitting	SUB FOR AT276852
62	LW4980332	1	Ferrule	-
65	-	2	Part 41	-
