Открытый узел

SCRAPER PULLER DRAWBAR

SCRAPER PULLER DRAWBAR

SCRAPER PULLER DRAWBAR

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

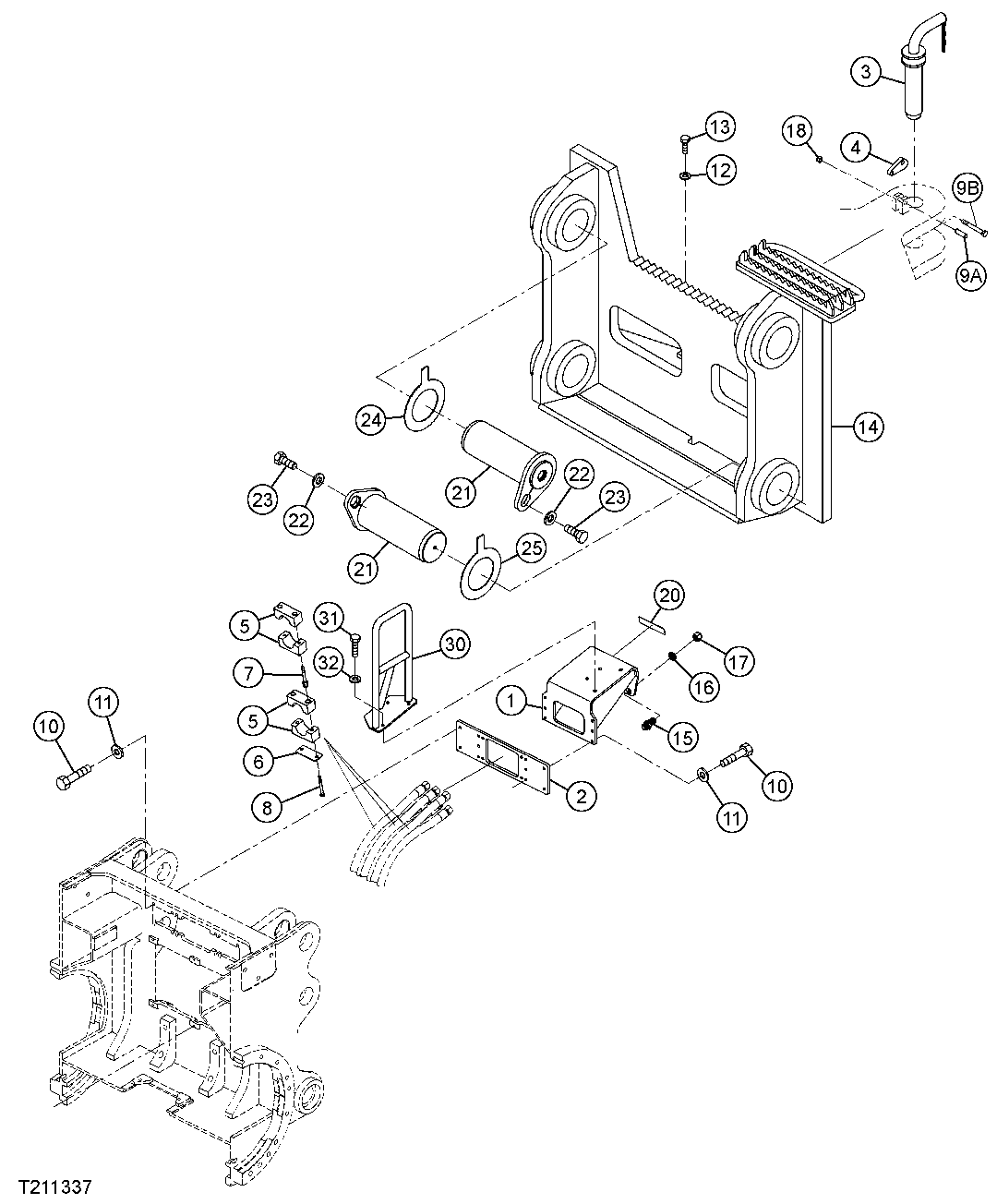

SCRAPER PULLER DRAWBAR

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT311697	1	Bracket	-
2	AT311699	1	Plate	-
3	AT312047	1	Pin Fastener	-
4	AT219286	1	Retainer	-
4	AT322707	1	Retainer	-
4	LW9408278	1	Latch	-
5	LW602009208	6	Hose Clamp	(SUB FOR AT264776)
6	AT218510	3	Plate	-
7	AT311700	6	Bolt	-
8	19M8040	6	Screw	M6 X 60, (SUB FOR 19M7319)
10	19M7493	14	Cap Screw	M12 X 40
11	24H1272	14	Washer	9/16" X 1-1/4" X 1/4"
12	24M7250	1	Washer	6.400 X 17 X 3 mm
13	19M7077	1	Cap Screw	M6 X 20
14	AT312046	1	Drawbar	-
14	LW9408045	1	Hitch Plate	-
15	AT311703	6	Hose Fitting	-
16	AT311705	6	Nut	-
17	U45826	6	Fitting	(SUB FOR AT311704)
18	14M7328	1	Lock Nut	M16
19	LW9408049	2	Bushing	(DRAWBAR) (NOT ILLUSTRATED)
20	AT311698	1	Label	-
21	AT278752	4	Pin	-
22	24H1380	4	Washer	11/16" X 1-3/4" X 0.194"
23	AT264638	4	Cap Screw	-
24	AT278750	2	Spacer	-
25	AT278751	2	Spacer	-
30	AT312035	1	Handrail	-
31	19M7403	4	Cap Screw	M12 X 35, (SUB FOR 19M7744)
32	24M7240	4	Washer	13 X 25 X 3 mm
9A	AT276771	1	Spring Pin	-
9B	19M8295	1	Cap Screw	M16 X 55, (SUB FOR AT322705)
