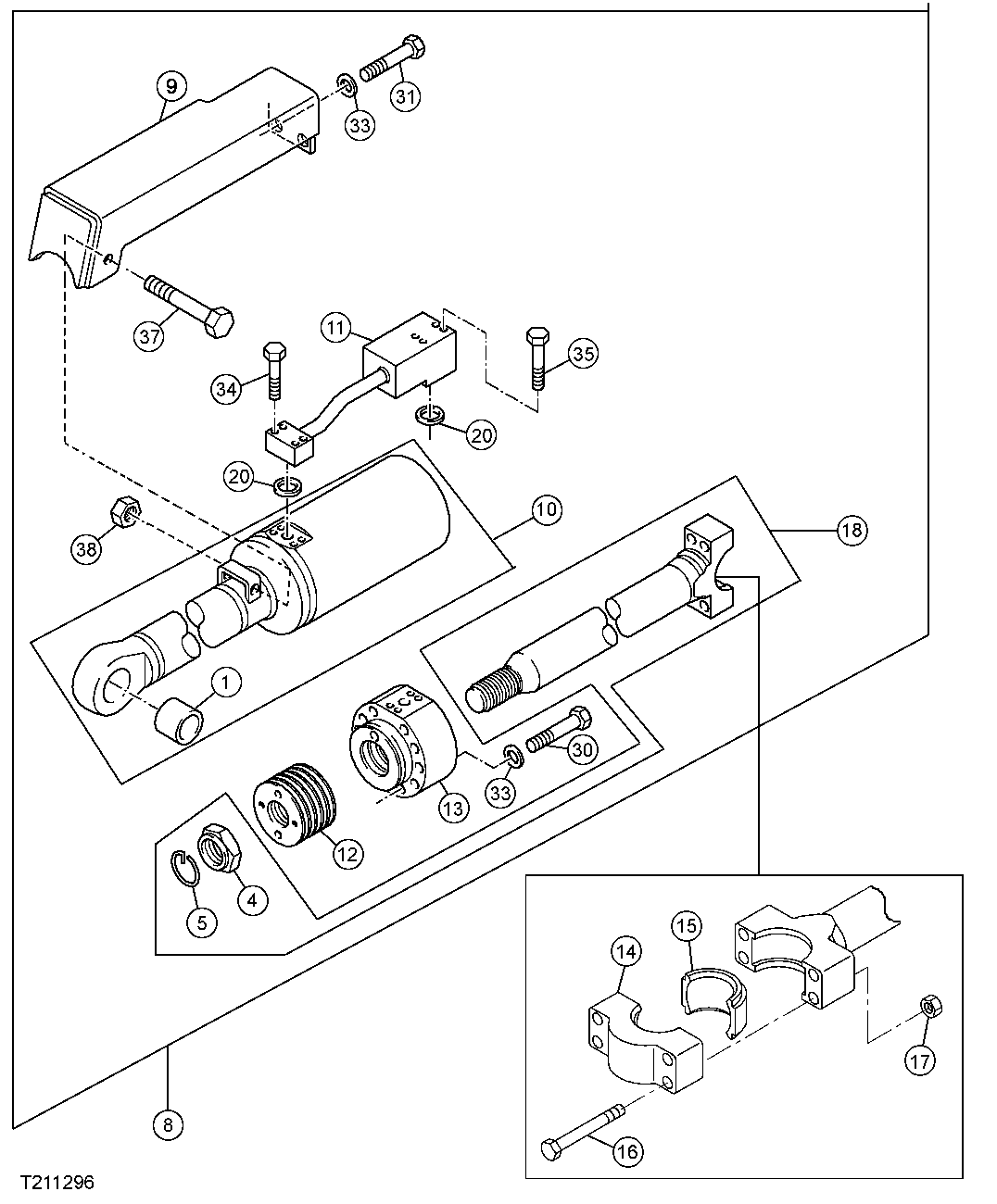

RIGHT SIDE POWER TILT CYLINDER COMPONENTS (ANGLE BLADE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT277055	1	Bushing	-
4	AT275292	1	Nut	-
5	AT274103	1	Snap Ring	-
8	AT315996	1	Hydraulic Cylinder	-
9	AT300833	1	Cover	-
10	AT315959	1	Hydraulic Cylinder Barrel	-
11	AT300834	1	Tube	-
12	AT300835	1	Piston	(INCLUDES AT300842 AND AT275959)
12	AT300842	1	Seal Kit	-
12	-	1	Part 10	( AT275959 NLA)
13	-	1	Part 14	(RUST PROTECTION) ( AT315966 NLA)
13	-	1	Part 13	(LONGTERM SEALS) ( AT315965 NLA)
13	AT315964	1	Seal Kit	-
13	AT300836	1	Hydr. Cylinder Rod Guide	(INCLUDES AT315964)
14	AT264576	1	Bearing Cap	-
15	AT277683	1	Bearing	-
16	19M8100	4	Cap Screw	M20 X 180
17	14M7277	4	Nut	M20
18	AT315960	1	Rod	-
20	LW10490785	2	O-Ring	(SUB FOR LW10290521 AND AT277047)
30	19M8122	13	Cap Screw	M12 X 85, (SUB FOR AT264651 )
31	19M7943	2	Cap Screw	M12 X 90
33	AT265552	15	Washer	-
34	19M7323	4	Cap Screw	M8 X 40
35	19M7324	4	Cap Screw	M8 X 75
37	19M7732	1	Cap Screw	M16 X 130
38	14M7328	1	Lock Nut	M16, (SUB FOR AT315961)

RIGHT SIDE POWER TILT CYLINDER COMPONENTS (ANGLE BLADE)
