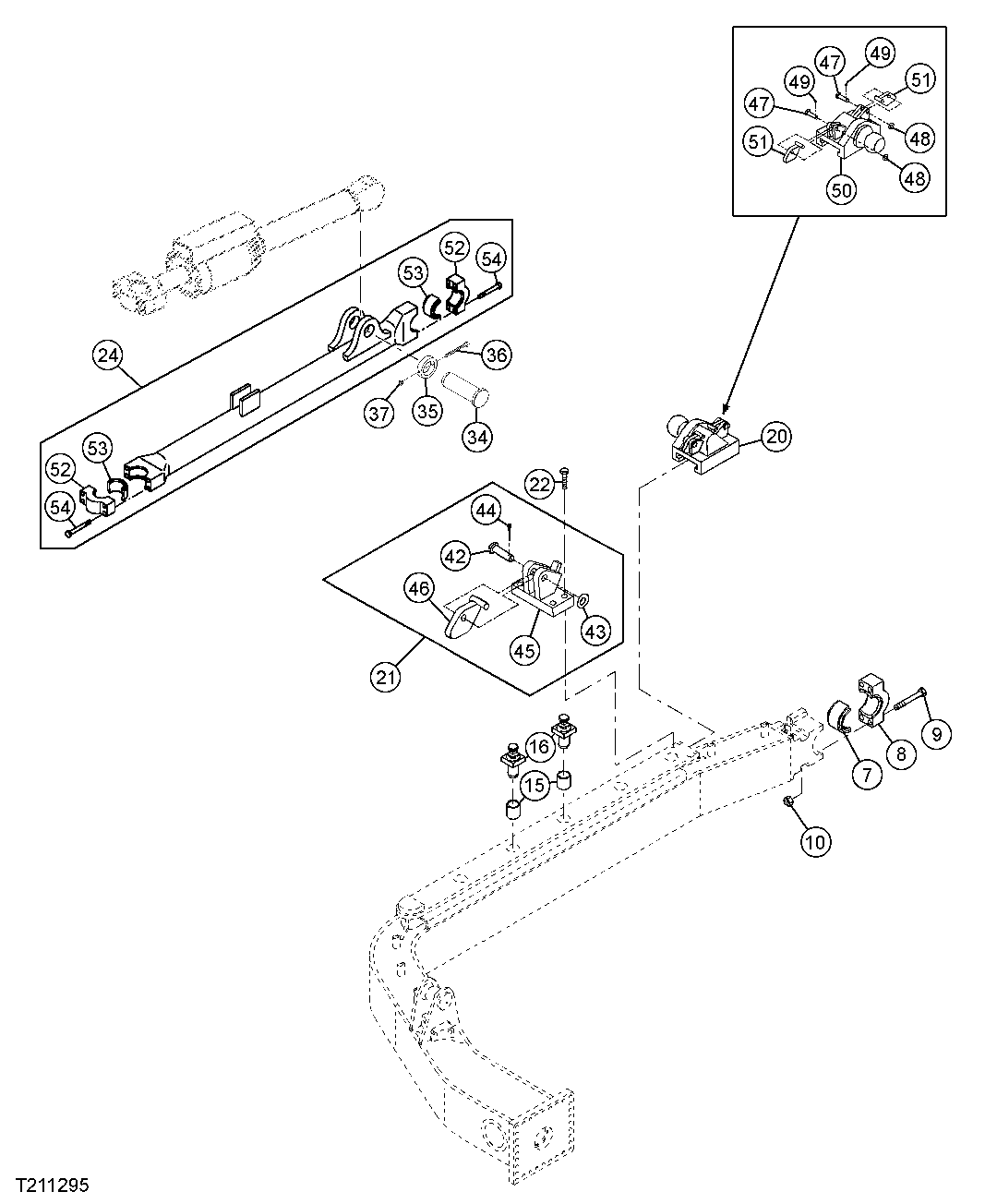

RIGHT PUSH BEAM WITH HYDRAULIC TILT CYLINDER (ANGLE BLADE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
7	AT277954	1	Bearing	-
8	AT277953	1	Cap	-
9	19M7890	4	Cap Screw	M24 X 240
10	14M7278	4	Nut	M24, (SUB FOR AT276779)
15	AT196678	5	Bushing	-
16	AT196674	2	Pin	-
20	AT196673	1	Bearing	-
21	AT196672	1	Retainer	-
22	19M7409	4	Cap Screw	M16 X 50
24	AT300698	1	Support	-
34	AT304006	1	Pin Fastener	-
35	AT277657	1	Ring	-
36	19M7411	1	Cap Screw	M16 X 130
37	14M7328	1	Lock Nut	M16
42	AT316011	1	Pin Fastener	-
43	24M7051	1	Washer	21 X 37 X 3 mm, SUB FOR AT274140
44	11M7028	1	Cotter Pin	5 X 32 mm
45	AT266616	1	Bracket	-
46	AT316012	1	Retainer	-
47	AT316011	2	Pin Fastener	-
48	24M7051	2	Washer	21 X 37 X 3 mm, SUB FOR AT274140
49	11M7028	2	Cotter Pin	5 X 32 mm
50	AT266544	1	Ball	-
51	AT316012	2	Retainer	-
52	AT264576	2	Bearing Cap	-
53	AT277683	2	Bearing	-
54	19M7969	8	Cap Screw	M20 X 110

RIGHT PUSH BEAM WITH HYDRAULIC TILT CYLINDER (ANGLE BLADE)
