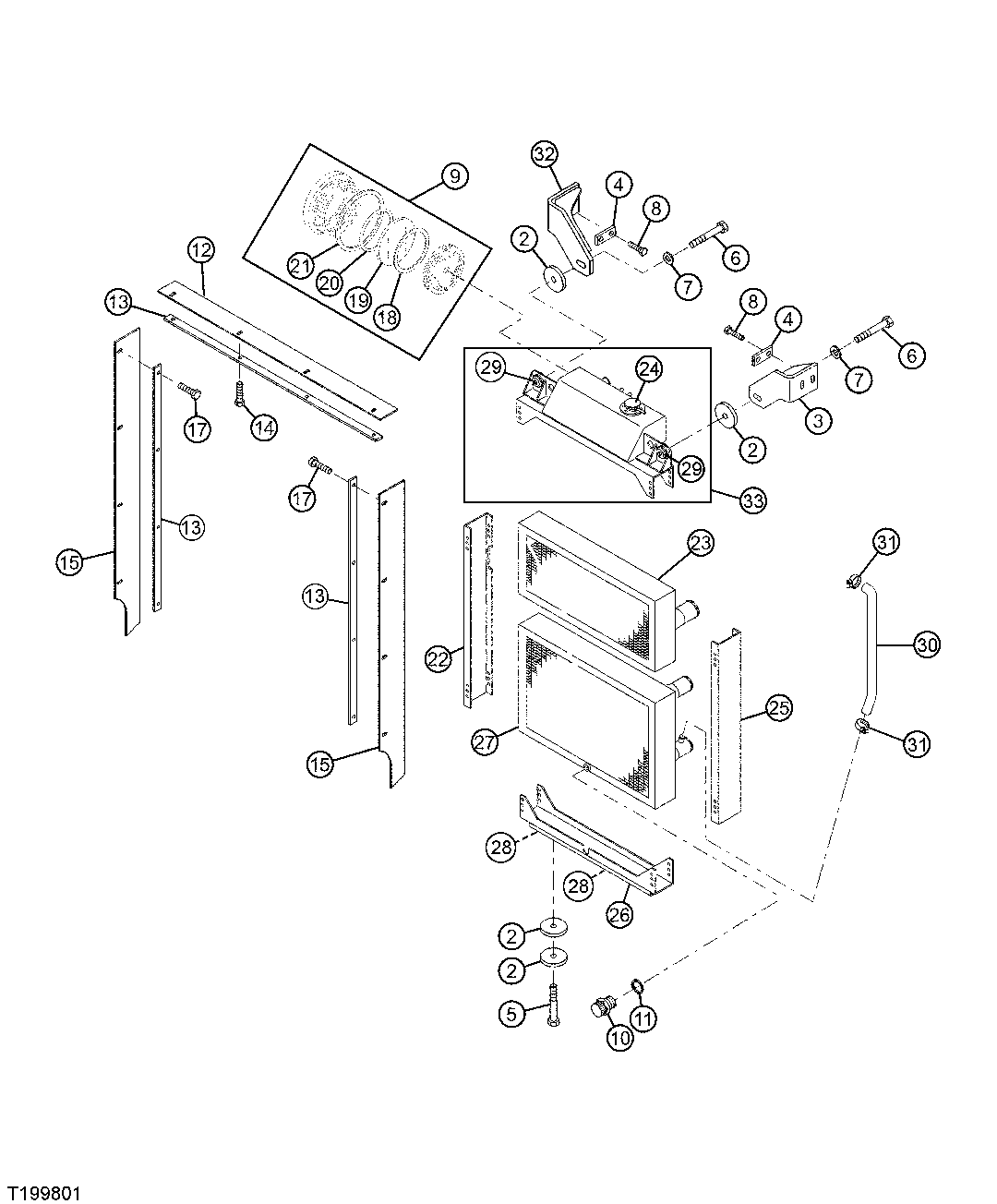

RADIATOR AND RADIATOR AIR COOLER

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT300421	1	Bracket	NLA
2	AT275261	6	Washer	-
3	AT278270	1	Bracket	-
4	AT277682	2	Strip	-
5	19M7351	2	CAP SCREW	M14 X 100
6	19M7291	2	Cap Screw	M14 X 90
7	T116611	2	Washer	-
8	19M7403	4	Cap Screw	M12 X 35
9	AT275006	1	Gauge	SIGHT GLASS
10	AT274665	1	Drain Plug	-
10	AT274600	1	Seal	SUB FOR AT277283
10	AT277283	1	O-Ring	NOT ILLUSTRATED
11	AT274600	1	Seal	-
12	AT277987	1	Isolator	-
13	AT277986	1	Strip	-
14	19M7932	4	Cap Screw	M8 X 16
15	AT278035	2	Isolator	-
17	19M7932	8	Cap Screw	M8 X 16
18	AT275020	1	Gasket	-
19	AT275022	1	Lens	GLASS
20	AT275021	1	O-Ring	-
21	AT275019	1	Gasket	NLA; ORDER AT275006
22	AT300421	1	Bracket	LEFT
23	AT276957	1	Air Cooler	-
24	LW10471341	1	Filler Cap	SUB FOR AT276302)
25	AT300421	1	Bracket	RIGHT
26	AT300421	1	Bracket	SUB AT277571
27	AT276956	1	Radiator	-
28	AT300601	2	Bearing	-
29	AT300600	2	Bearing	-
30	AT300421	1	Bracket	MAKE FROM LW9812342
31	AT274950	2	Hose Clamp	-
32	AT278271	1	Bracket	-
33	AT300421	1	Bracket	-
