LEFT PUSH BEAM FOR USE WITH MANUAL PITCH JACK

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT278210	1	Beam	PUSH
2	AT277962	1	Bracket	-
4	AT277954	2	Bearing	-
5	AT277953	2	Cap	-
6	19M7890	8	Cap Screw	M24 X 240
7	14M7278	8	Nut	M24, (SUB FOR AT276779)
8	AT315991	1	Step	-
9	AT315989	1	Step	-
10	AT304006	1	Pin Fastener	-
11	AT277644	6	Plug	-
12	14M7328	1	Lock Nut	M16
13	AT277657	1	Ring	-
14	19M7411	1	Cap Screw	M16 X 130
16	AT276763	2	Snap Ring	-
17	AT274640	2	Seal	-
18	AT278300	1	Yoke	-
19	AT275211	2	Cap	-
20	AT219273	2	Lubrication Fitting	-
21	AT277647	1	Bolt	-
22	R113500	1	Washer	-
23	14M7277	1	Nut	M20
24	AT277910	1	Jack	-
25	19M7890	4	Cap Screw	M24 X 240
26	AT277953	1	Cap	-
27	AT277954	1	Bearing	-
28	AT278298	1	Yoke	-
29	14M7278	4	Nut	M24, (SUB FOR AT276779)
30	AT277055	1	Bushing	-
31	AT278211	1	Cover	-
32	24M7559	2	Washer	25 X 44 X 4 mm, (SUB FOR AT275997 )
33	19M8346	2	Cap Screw	M24 X 70
34	AT276808	4	Screw	-
35	24M7559	4	Washer	25 X 44 X 4 mm, (SUB FOR AT275997 )
36	AT300106	1	Plate	-
37	AT315999	1	Yoke	-
38	LW10490785	2	O-Ring	(SUB FOR LW10290521 AND AT277047)
39	AT264902	2	Plug	-
40	LW10286357	4	Flange	(SUB FOR AT264728)
41	19M7407	8	Cap Screw	M8 X 25
42	PMH3077	2	Fitting	SUB FOR AT277073
42	PMH3831	1	Fitting	-

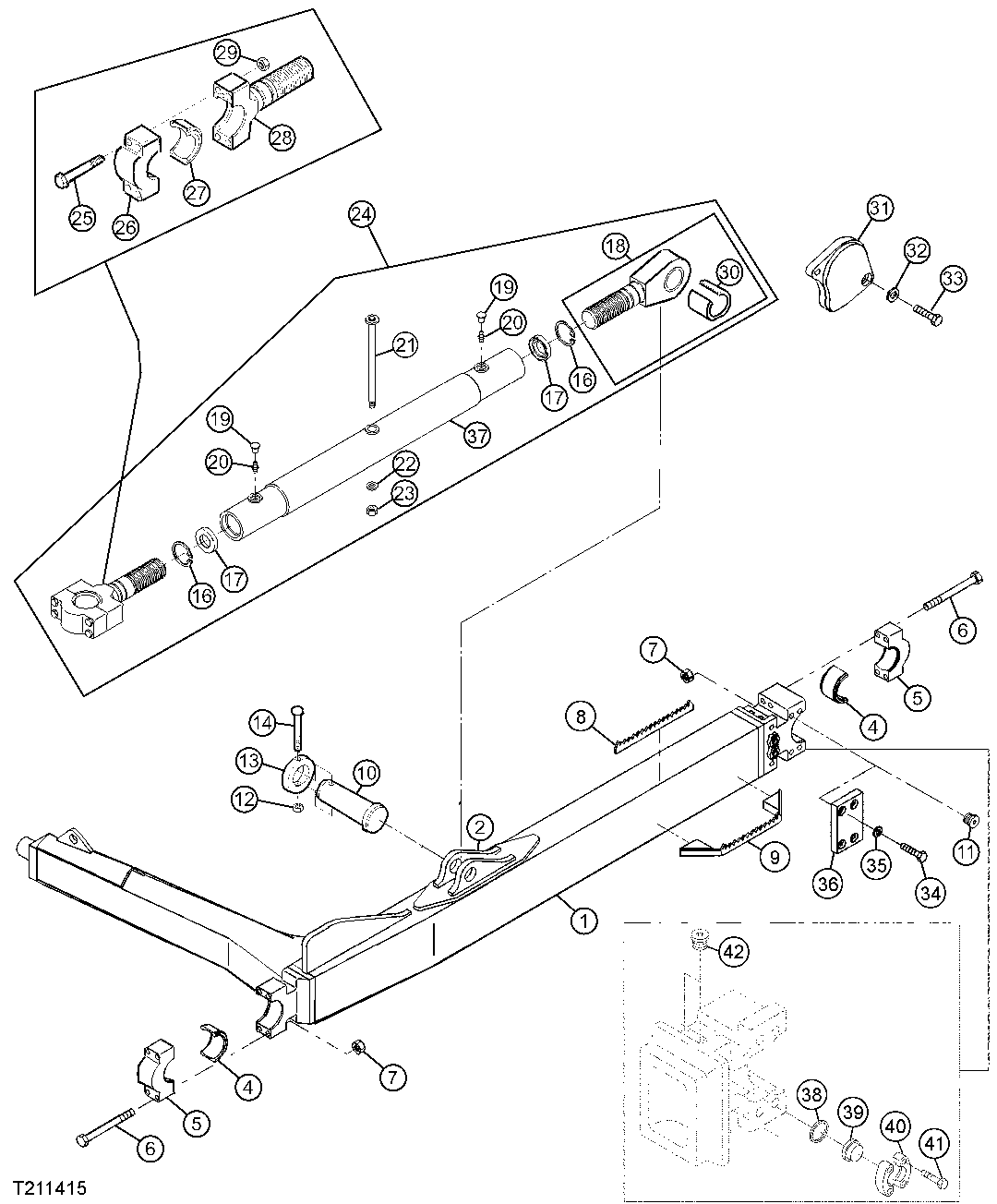

LEFT PUSH BEAM FOR USE WITH MANUAL PITCH JACK
