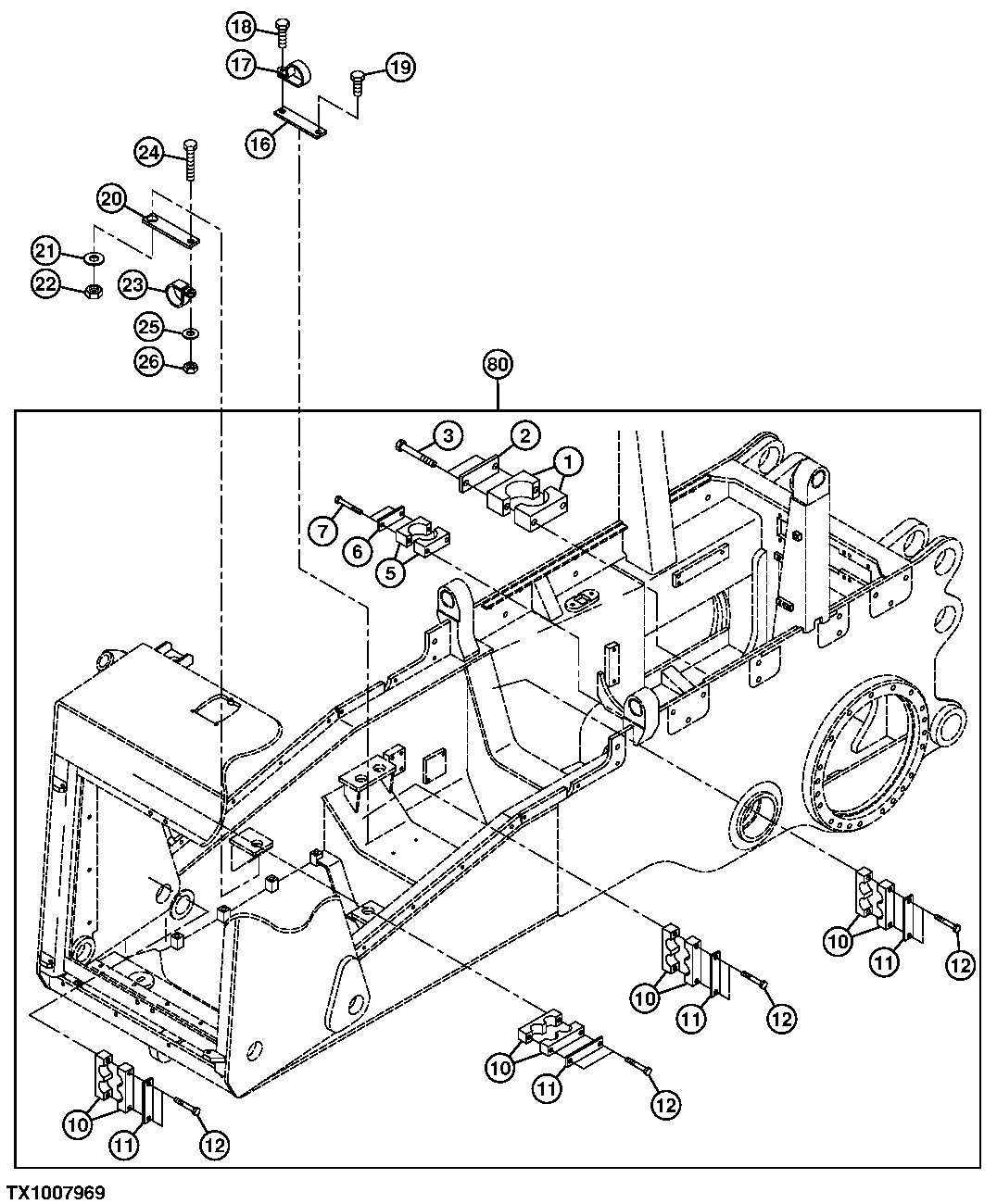

Hose Clamps (Hydraulics)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT277463	2	Clamp	-
2	LW602026414	1	Plate	SUB FOR LW7621503 OR AT277192
3	19M7685	2	Cap Screw	M6 X 70
5	LW248002602	2	Tool Holder	SUB FOR AT277028
6	LW7362949	1	Cover	SUB FOR AT277178
7	19M6755	2	Cap Screw	M6 X 35
10	AT277569	8	Clamp	-
11	AT277570	4	Cover	-
12	19M7875	8	Cap Screw	M10 X 70
16	AT277570	1	Cover	-
17	AT261802	1	Clamp	-
18	19M7402	1	Cap Screw	M10 X 25
19	19M7938	1	Cap Screw	M10 X 20, SUB FOR 19M7166
20	AT333703	1	Assembly Fixture	-
21	24M7527	4	Washer	19 X 34 X 3 mm, SUB FOR AT316772
22	14M7447	1	Nut	M18
23	AT261802	1	Clamp	-
24	19M7167	1	Cap Screw	M10 X 25
25	24M7466	1	Washer	10.500 X 20 X 2 mm, SUB FOR LW10289795
26	14M7274	1	Nut	M10
80	AT278206	1	Clamp	-
