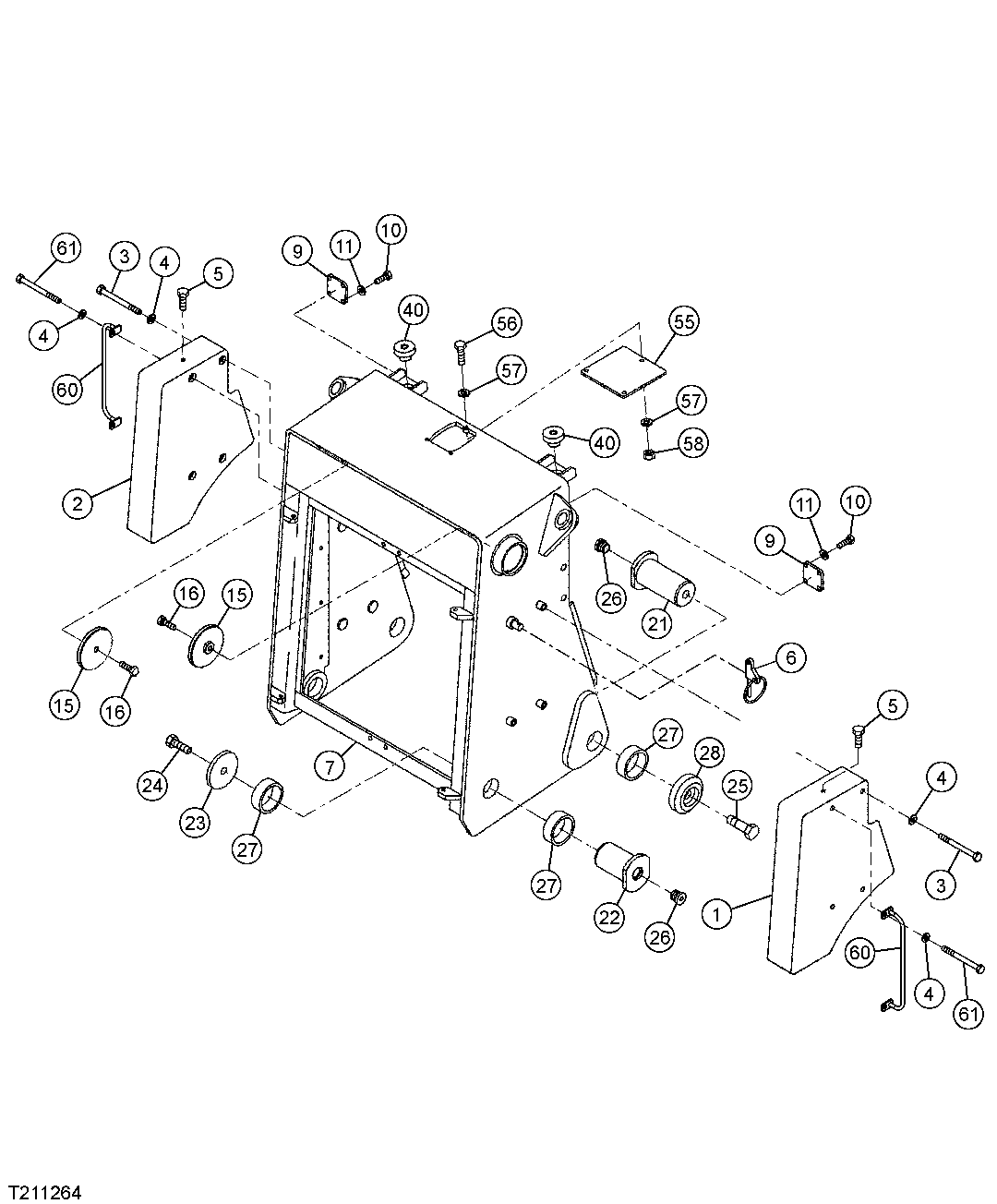

GRILLE HOUSING, MOUNTING HARDWARE, AND WEIGHTS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT311692	1	Counterweight	-
2	AT311693	1	Counterweight	-
3	19M7645	8	Screw	M20 X 200
3	19M7645	4	Screw	M20 X 200
4	24M7396	8	Washer	21 X 34 X 3 mm
5	AT274164	2	Screw	-
6	AT261731	2	Quick Lock Pin	-
7	AT317254	1	Frame	(SUB FOR AT278023)
9	AT277958	2	Cover	-
10	19M7881	8	Screw	M8 X 20, (SUB FOR 19M7139)
11	LW10289803	8	Washer	(SUB FOR 24M7055, THIS APPLICATION)
15	AT311695	2	Cover	-
16	19M7394	2	Cap Screw	M16 X 25
21	AT278008	2	Pin Fastener	-
22	AT278024	2	Pin Fastener	-
23	AT277685	2	Washer	-
24	19M7610	2	Cap Screw	M20 X 40
25	19M7749	2	Cap Screw	M24 X 80
26	AT277288	4	Plug	-
27	AT277961	6	Bushing	-
28	AT278009	2	Washer	-
40	AT277083	2	Isolator	-
55	AT311694	1	Cover	-
56	19M7550	3	Cap Screw	M10 X 35, (SUB FOR 19M7169)
57	24M7213	6	Washer	10.500 X 25 X 4 mm
58	14M7274	3	Nut	M10
60	AT324051	2	Handle	-
61	-	4	Part 28	( AT324052 NO LONGER AVAILABLE) (FURNISH 19M8487)

GRILLE HOUSING, MOUNTING HARDWARE, AND WEIGHTS
