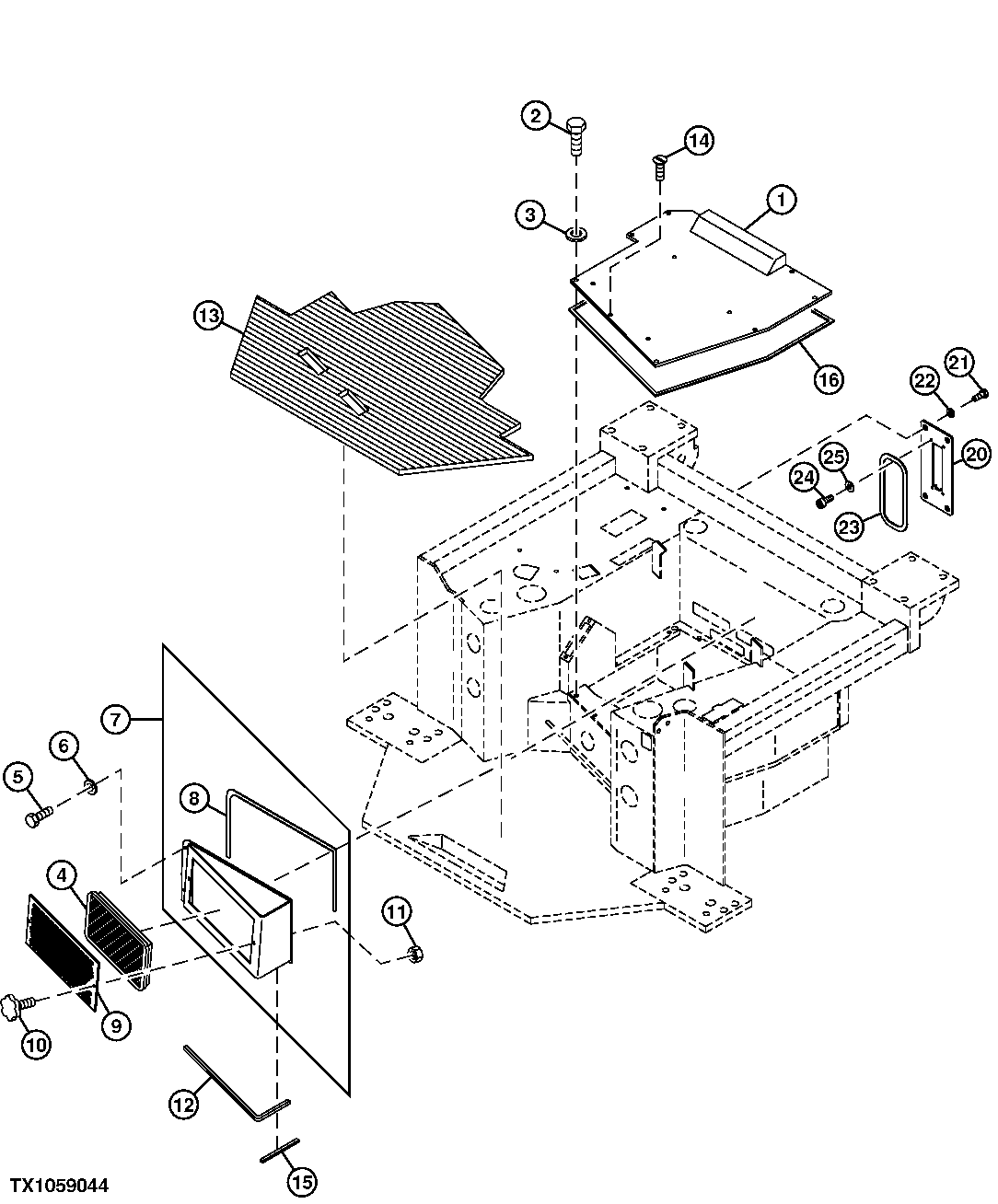

CAB PLATFORM FLOOR PLATE, MATS AND AIR FILTER (S.N. 007909-)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT304935	1	Mat	LW9408567 NLA
2	19M7407	8	Cap Screw	M8 X 25
3	LW10289803	8	Washer	SUB FOR 24M7055, THIS APPLICATION
4	AT324580	1	Filter Element	-
5	19M7560	4	Cap Screw	M6 X 16
6	LW10289802	4	Washer	SUB FOR 24M7088, THIS APPLICATION
7	LW9406230	1	Filter Housing	RECIRCULATION FILTER
8	-	1	Part 8	MAKE FROM LW10306138, SUB FOR AT324546, CTL 0.86M
9	AT324581	1	Cover	-
10	AT324582	2	Handle	-
11	14M7166	2	Lock Nut	M8
12	-	1	Part 12	MAKE FROM LW9812362, SUB FOR AT266601, CTL 0.66M
13	AT278240	1	Mat	-
14	19M7573	1	Screw	M8 X 20
15	-	1	Part 15	MAKE FROM LW9812545, SUB FOR AT265435, CTL 0.2M
16	-	1	Part 16	MAKE FROM LW10306139, SUB FOR AT324546, CTL 2.5M
20	LW9409019	1	Bracket	-
21	19M7372	4	Cap Screw	M5 X 16
22	24M7027	4	Washer	5.300 X 10 X 1 mm
23	-	1	Part 20	MAKE FROM LW10306137, SUB FOR AT324568, CTL 0.24M
24	19M9471	4	Screw	M4 X 10, SUB FOR LW4000996
25	24M7117	4	Washer	4.300 X 9 X 0.800 mm

CAB PLATFORM FLOOR PLATE, MATS AND AIR FILTER (S.N. 007909-)
