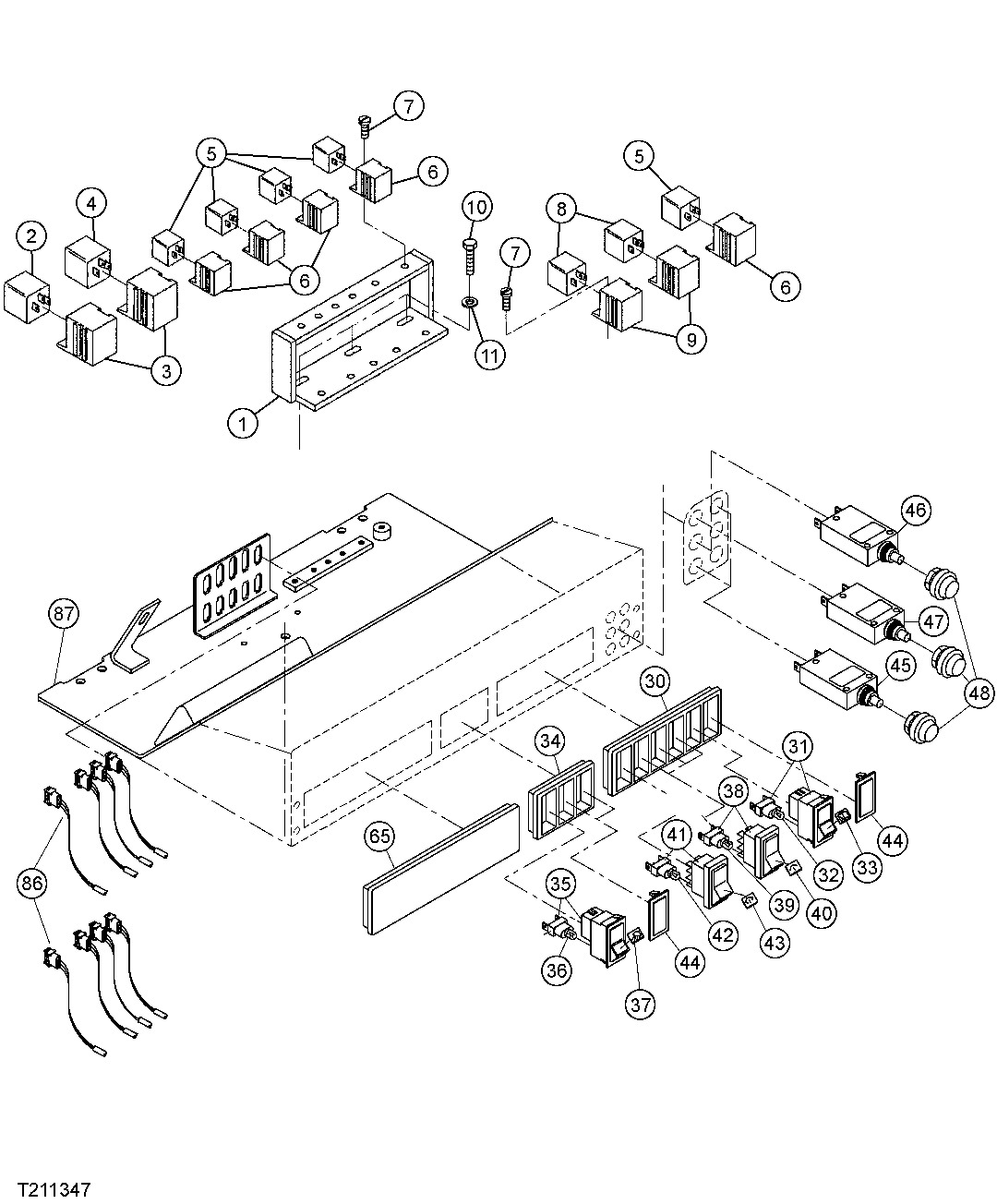

CAB OVERHEAD CONSOLE RELAYS AND SWITCHES (S.N. 006200-)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT265616	1	Bracket	SOCKET RELAY ASSEMBLY
2	AT265617	1	Relay	SOCKET
3	AT274414	2	Electrical Connector Assy	-
4	AT274420	1	Diode	WARNING LIGHT CAB
5	AT274439	5	Relay	WORKING LIGHTS
6	AT274413	5	Electrical Connector Assy	-
7	21M7278	7	Screw	M5 X 10
8	-	2	Part 8	( AT274418 NO LONGER AVAILABLE) (FURNISH AT322276)
9	AT274419	2	Electrical Connector Assy	-
10	19M7372	3	Cap Screw	M5 X 16
11	24M7210	3	Washer	5.500 X 18 X 2 mm
30	AT274587	1	Frame	-
31	AT274484	1	Switch	(WINDSHIELD WIPER)
32	AT274463	4	Lamp	-
33	AT264629	1	Insert	-
34	AT274432	1	Frame	-
35	AT274433	1	Switch	(WORKING LIGHTS)
36	AT274463	1	Lamp	-
37	AT274660	1	Insert	-
38	AT265618	3	Toggle/Rocker Switch	-
39	AT274463	1	Lamp	-
40	AT265619	3	Insert	-
41	AT265620	1	Toggle/Rocker Switch	-
42	AT274463	1	Lamp	-
43	AT265621	1	Cap	-
44	AT218629	3	Cover	-
45	AT276983	2	Circuit Breaker	10 AMP (WORKING LIGHT)
46	AT276982	2	Circuit Breaker	8 AMP (WIPER)
47	AT276985	1	Circuit Breaker	2 AMP (RED WARNING LIGHT)
48	AT274404	5	Cap	-
65	LW10472825	1	Cover	-
86	AT302441	1	Wiring Harness	-
87	AT302435	1	Cover	-

CAB OVERHEAD CONSOLE RELAYS AND SWITCHES (S.N. 006200-)
