Открытый узел

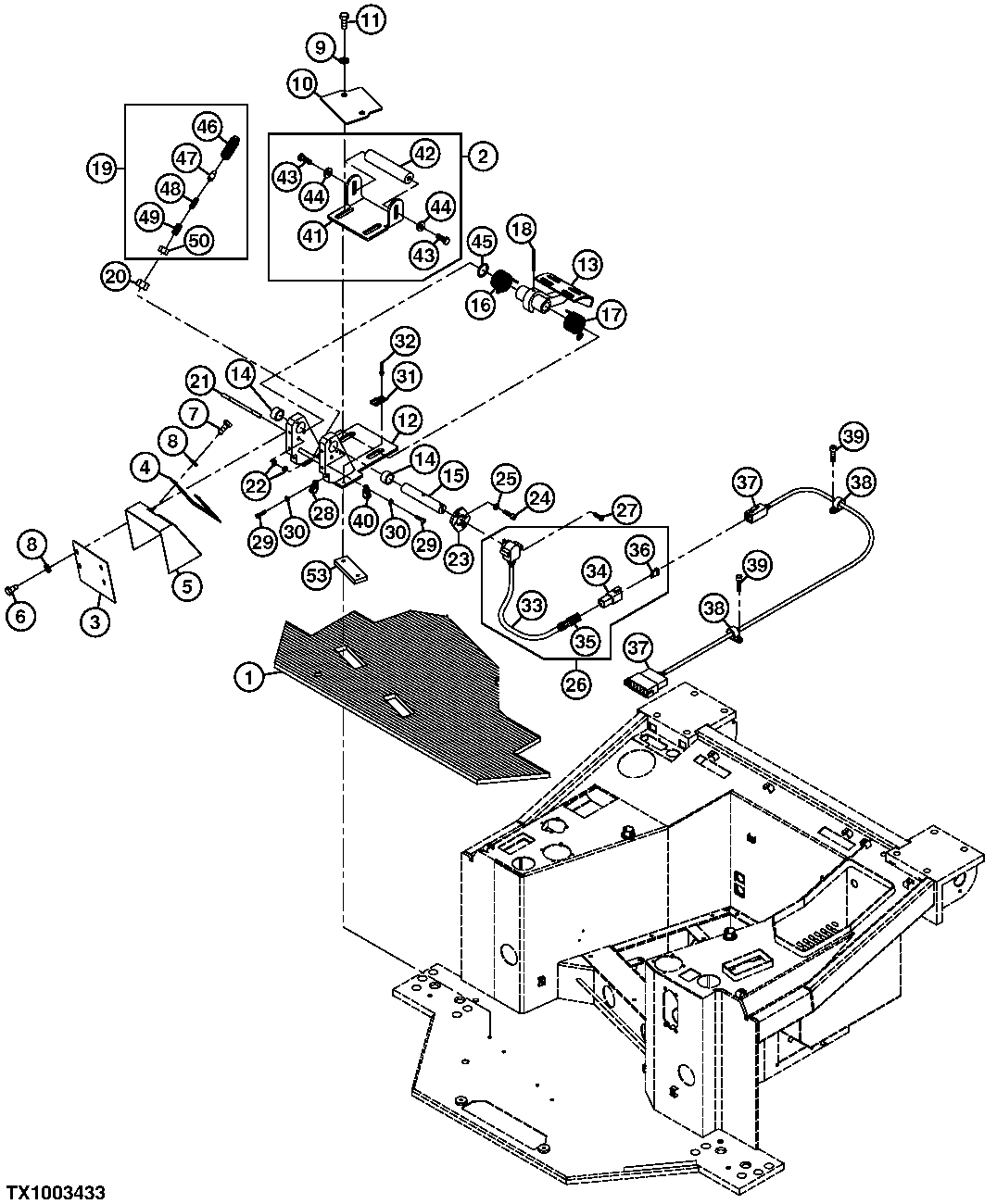

BRAKE PEDAL (S.N. 007909-)

BRAKE PEDAL (S.N. 007909-)

BRAKE PEDAL (S.N. 007909-)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

BRAKE PEDAL (S.N. 007909-)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT304358	1	Mat	-
2	LW9413513	1	Base	(SUB FOR LW9405431)
3	LW9406036	1	Cover	-
4	LW9413708	1	Cover	(SUB FOR LW9406034)
5	LW9406035	1	Cover	-
6	19M7923	4	Cap Screw	M6 X 12, (SUB FOR 19M6614)
7	19M7560	4	Cap Screw	M6 X 16
8	24M7054	8	Washer	6.400 X 12 X 1.600 mm
9	24H1272	2	Washer	9/16" X 1-1/4" X 1/4"
10	LW9413568	1	Wear Angle	(SUB FOR LW9405436)
11	19M7403	2	Cap Screw	M12 X 35
12	LW9405428	1	Base	-
13	LW9413511	1	Pedal	(SUB FOR LW9405438)
14	AT275157	2	Needle Bearing	-
15	LW9402007	1	Pin	-
16	LW9413556	1	Torsion Spring	-
17	LW9413557	1	Torsion Spring	-
18	LW4001875	1	Dowel Pin	-
19	AT275818	1	Stop	-
20	AT274012	1	Nut	-
21	LW4001875	1	Dowel Pin	-
22	AT274051	2	Washer	-
23	LW9416543	1	Plate	(SUB FOR AT275820)
24	AT274165	2	Socket Head Screw	-
25	AT218426	2	Washer	-
26	AT275505	1	Potentiometer	-
27	21M7216	2	Screw	M4 X 20
28	AT261231	1	Clamp	-
29	19M8618	2	Screw	M6 X 12
30	24M7088	2	Washer	6.600 X 12 X 1.600 mm
31	AT274485	1	Plate	-
32	AT275132	1	Rivet	-
33	-	1	Part 33	(MAKE FROM LW9812372 ) (SUB FOR AT300510)(CTL 0.3M)
34	AT274456	1	Socket	-
35	AT274684	4	Elec. Connector Terminal	-
36	AT274683	1	Lock	(SUB FOR AT302047)
37	AT277901	1	Wiring Harness	-
38	AT277081	4	Clip	-
39	AT274267	6	Socket Head Screw	-
40	AT274632	1	Clamp	-
41	LW9413514	1	Bracket	-
42	LW9413515	1	Shaft	-
43	19M7662	2	Cap Screw	M10 X 30
44	24M7213	2	Washer	10.500 X 25 X 4 mm
45	AT317795	1	Spacer	(1 MM)
45	AT317796	1	Spacer	(2 MM)
45	AT317797	1	Spacer	(3 MM)
46	AT275815	1	Sleeve	-
47	AT275816	1	Pin	-
48	AT302644	1	Compression Spring	-
49	AT275528	1	Bolt	-
50	14M7275	1	Nut	M12
53	LW9413636	1	Plate	-
