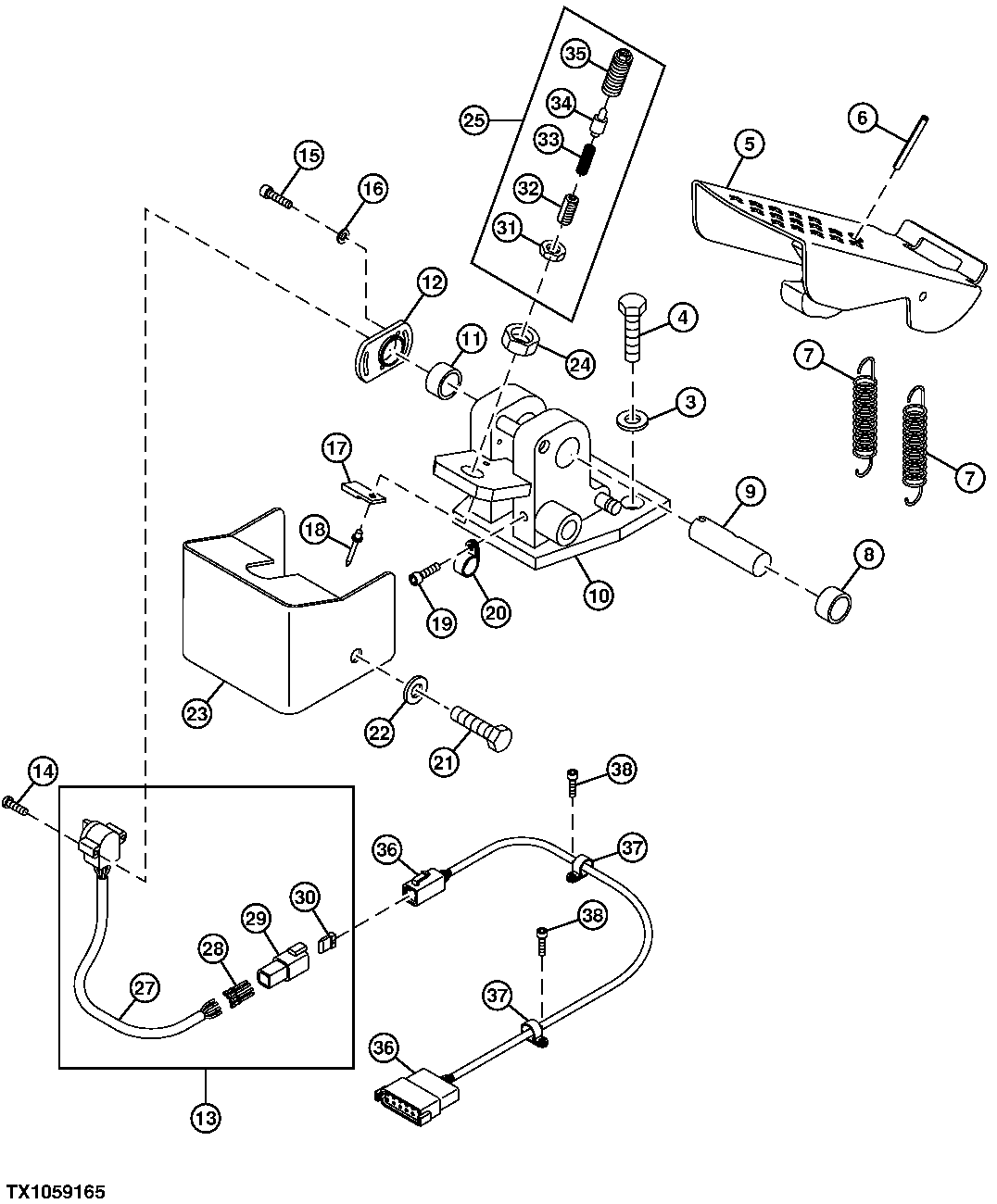

BRAKE PEDAL (S.N. -007908)

BRAKE PEDAL (S.N. -007908)

BRAKE PEDAL (S.N. -007908)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

BRAKE PEDAL (S.N. -007908)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
3	24H1272	2	Washer	9/16" X 1-1/4" X 1/4"
4	19M8011	2	Cap Screw	M12 X 30
5	AT275811	1	Pedal	-
6	AT274119	1	Spring Pin	M8 X 70
7	AT306043	2	Spring	(SUB FOR AT275821)
8	AT275157	1	Needle Bearing	-
9	AT275819	1	Pin Fastener	-
10	AT277906	1	Bracket	-
11	AT275157	1	Needle Bearing	-
12	LW9416543	1	Plate	(SUB FOR AT275820)
13	AT275505	1	Potentiometer	-
14	21M7216	2	Screw	M4 X 20
15	AT274165	2	Socket Head Screw	M4 X 12
16	24M7117	2	Washer	4.300 X 9 X 0.800 mm
17	AT274485	1	Plate	-
18	AT277212	1	Rivet	-
19	AT274267	8	Socket Head Screw	M8 X 12
20	AT277081	6	Clip	-
21	19M7496	2	Cap Screw	M12 X 45
22	24M7240	2	Washer	13 X 25 X 3 mm
23	AT277908	1	Cover	-
24	AT274012	1	Nut	M20 X 1.5
25	AT275818	1	Stop	-
27	-	1	Part 24	(MAKE FROM LW9812372 ) (SUB FOR AT274881 AND AT300510)(CTL 0.3M)
28	AT274684	4	Elec. Connector Terminal	-
29	AT274456	1	Socket	-
30	AT274683	1	Lock	(SUB FOR AT302047)
31	14M7275	1	Nut	M12
32	AT275528	1	Bolt	M12 X 25
33	AT302644	1	Compression Spring	(SUB FOR AT275817)
34	AT275816	1	Pin	-
35	AT275815	1	Sleeve	-
36	AT277901	1	Wiring Harness	-
37	AT277081	4	Clip	-
38	AT274267	4	Socket Head Screw	-
