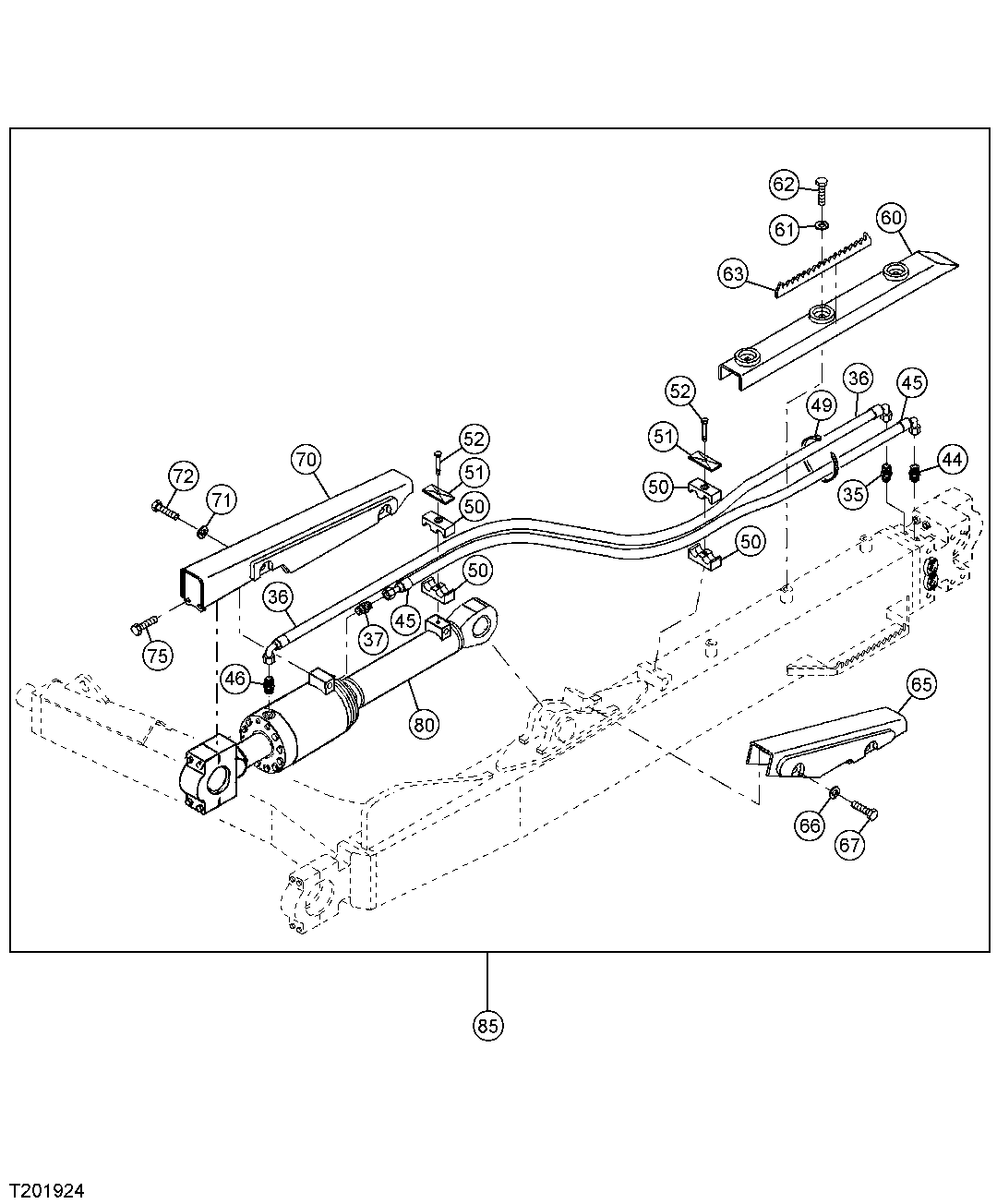

Blade Pitch Cylinder Hoses And Covers

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
35	XGE20SMEDCF	1	Fitting	SUB FOR AT218490
36	AT277386	1	Hydraulic Hose	Fabricate
36	51M7110	2	O-Ring	16.300 X 2.400 mm
37	XGE20SMEDCF	1	Fitting	SUB FOR AT218490
44	XGE20SMEDCF	1	Fitting	SUB FOR AT218490
45	AT278698	1	Hydraulic Hose	Fabricate, INCLUDES (2) 51M7110
45	51M7110	2	O-Ring	16.300 X 2.400 mm
46	XGE20SMEDCF	1	Fitting	SUB FOR AT218490
49	R44302	2	Tie Band	SUB FOR AT218613
50	AT277151	4	Clip	-
51	AT274759	2	Cover	-
52	19M7185	2	Cap Screw	M8 X 60
60	AT278747	1	Guard	-
61	24M7559	3	Washer	25 X 44 X 4 mm, SUB FOR AT275997
62	19M7888	3	Cap Screw	M24 X 60
63	AT315991	1	Step	-
65	AT278294	1	Cover	-
66	24M7559	4	Washer	25 X 44 X 4 mm, SUB FOR AT275997
67	19M7888	4	Cap Screw	M24 X 60
70	AT278796	1	Guard	-
71	24M7559	4	Washer	25 X 44 X 4 mm, SUB FOR AT275997
72	19M7888	4	Cap Screw	M24 X 60
75	19M8020	2	Cap Screw	M16 X 100
80	-	1	Part 24	FURNISH COMPONENTS COMPONENTS ON FOLLOWING PAGE
85	-	1	Part 25	AT263503 NLA WHOLEGOODS MANUAL TO HYDRAULIC PITCH CYLINDER KIT

Blade Pitch Cylinder Hoses And Covers

Нет текстового описания
