Blade Lift Cylinder Brackets And Hydraulic Hoses

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
3	AT278296	1	Bracket	-
4	AT278081	1	Bracket	-
5	19M8043	4	Cap Screw	M16 X 140
6	14M7276	4	Nut	M16
7	AT277662	1	Bearing	-
8	AT277925	1	Bracket	-
9	AT218516	8	Flange Fitting	-
10	LW10490781	4	O-Ring	(SUB FOR LW10290519 AND AT218851)
11	19M7576	16	Screw	M10 X 30
16	AT277612	4	Hydraulic Hose	-
16	U10289	2	O-Ring	-
16	T78313	2	O-Ring	-
17	LW10286360	8	Flange	(SUB FOR AT218503, THIS APPLICATION)
18	LW10490781	4	O-Ring	(SUB FOR LW10290519 AND AT218851)
19	19M7493	16	Cap Screw	M12 X 40
20	AT277569	4	Clamp	-
21	AT277570	2	Cover	-
22	19M7479	4	Cap Screw	M10 X 80
23	AT278295	1	Clamp	-
24	AT275634	1	Bracket	-
25	-	2	Part 21	-
26	AT315985	1	Bracket	-
27	AT315984	1	Bracket	-
28	14M7166	2	Lock Nut	M8, (SUB FOR AT265058)
29	AT275634	1	Bracket	-
30	24M7338	1	Washer	17 X 30 X 3 mm, (SUB FOR LW10289806 AND 24M7053, THIS APPLICATION)
31	19M8035	1	Cap Screw	M16 X 35, (SUB FOR 19M7283)

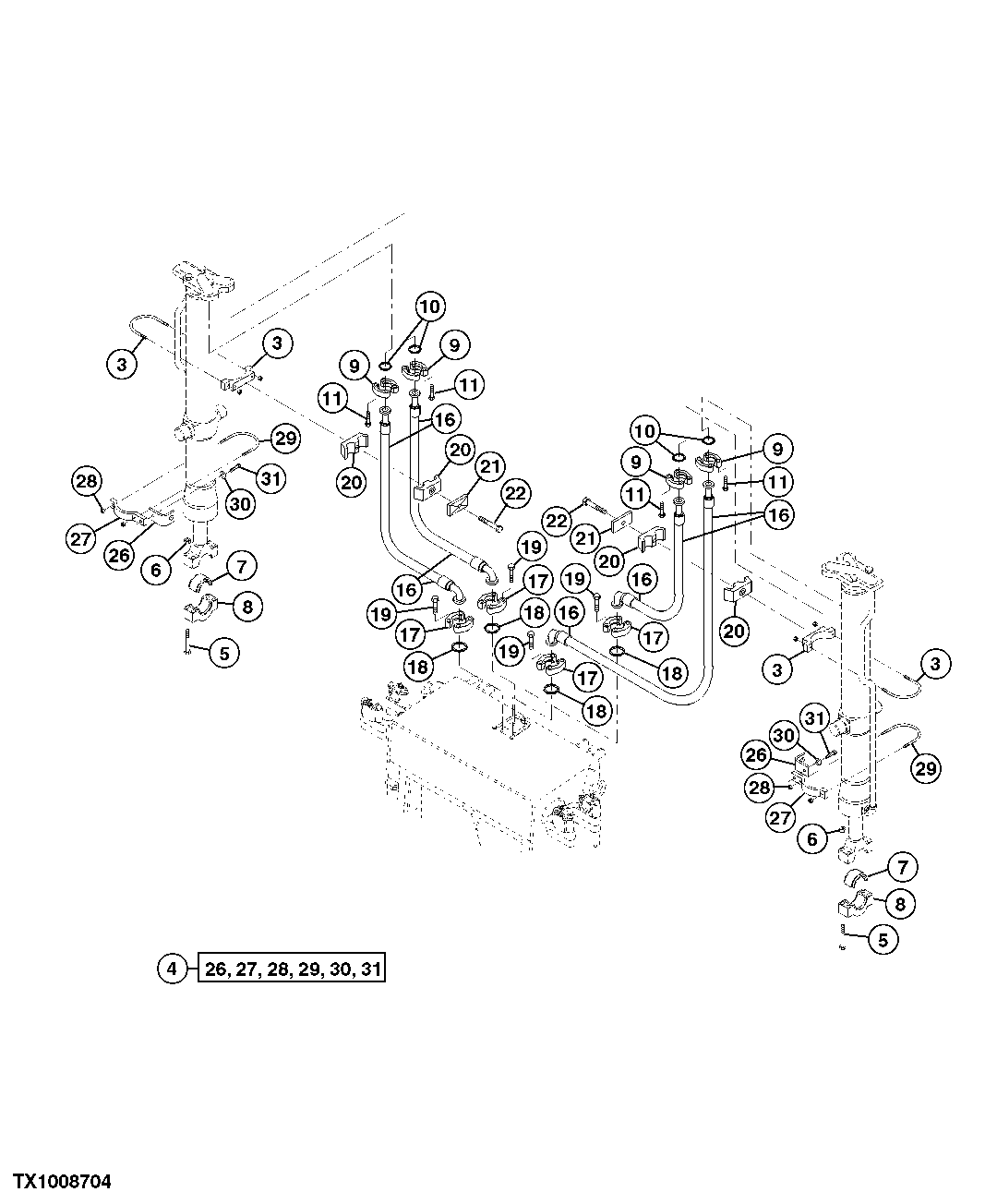

Blade Lift Cylinder Brackets And Hydraulic Hoses

Нет текстового описания
