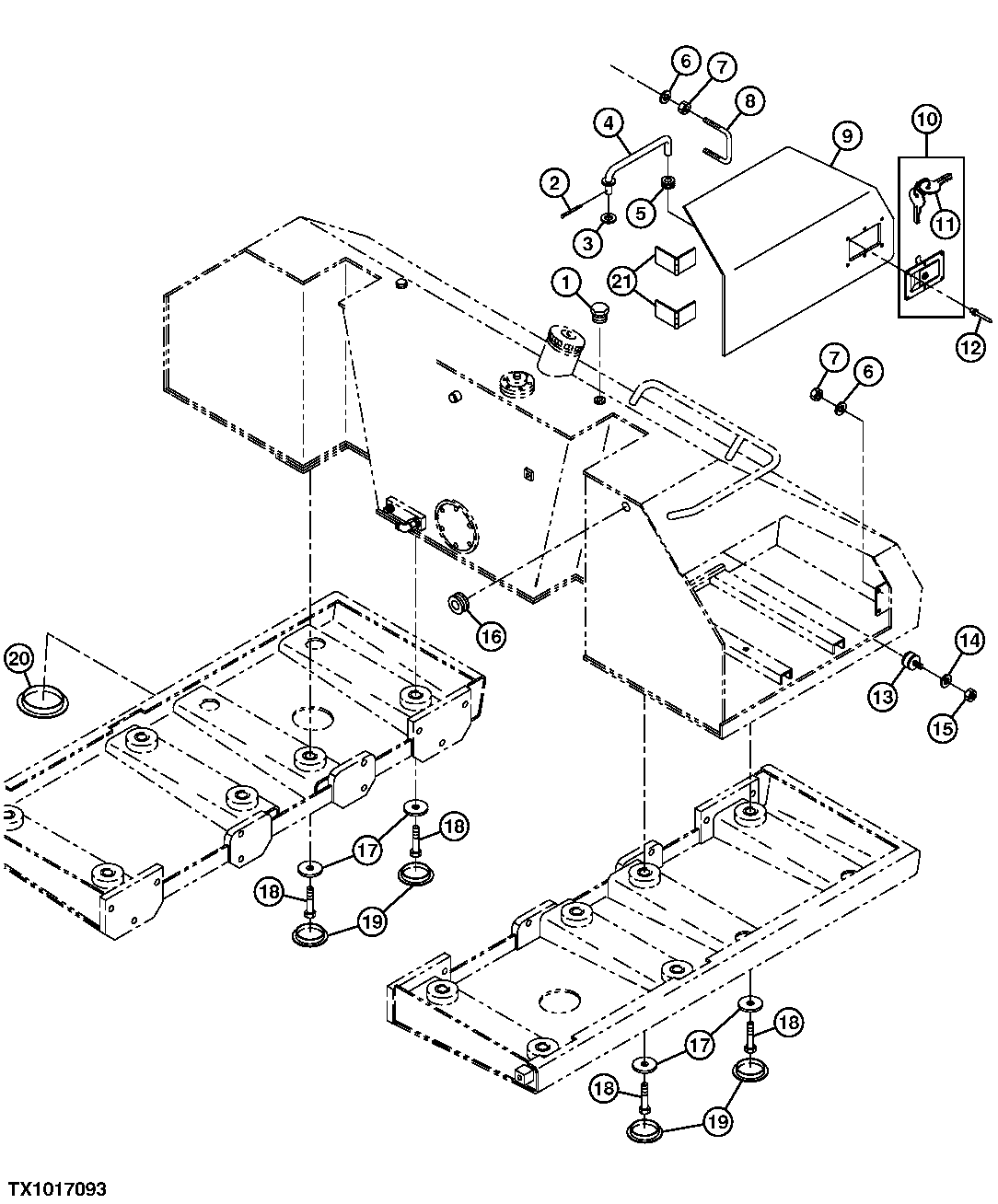

Battery Compartment Access Door And Fuel Tank Mounting

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT318518	2	Fitting Plug	SUB FOR AT277389
2	11M7059	1	Cotter Pin	3.200 X 20 mm
3	24M7466	1	Washer	10.500 X 20 X 2 mm, SUB FOR LW10289795 AND 24M7028, THIS APPLICATION
4	AT277648	1	Bracket	-
5	AT276977	1	Grommet	-
6	24H1621	4	Washer	11/32" X 1" X 0.220"
7	14M7273	4	Nut	M8
8	AT275285	1	U-Bolt	-
9	AT278125	1	Door	-
10	AT274687	1	Lock	-
11	AT274672	1	Key	-
12	AT277388	6	Rivet	-
13	AT274981	3	Isolator	-
14	LW10289802	3	Washer	SUB FOR 24M7088, THIS APPLICATION
15	14M7272	3	Nut	M6
16	AT274773	1	Grommet	-
17	AT276365	4	Washer	-
18	AT276825	4	Screw	M18 X 90
19	AT277366	4	Plug	-
20	LW10287248	1	Plug	SUB FOR AT263479
21	LW7401289	2	Hinge	-

Battery Compartment Access Door And Fuel Tank Mounting

Нет текстового описания
