Открытый узел

TIE ROD [01I07]

TIE ROD [01I07]

TIE ROD [01I07]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

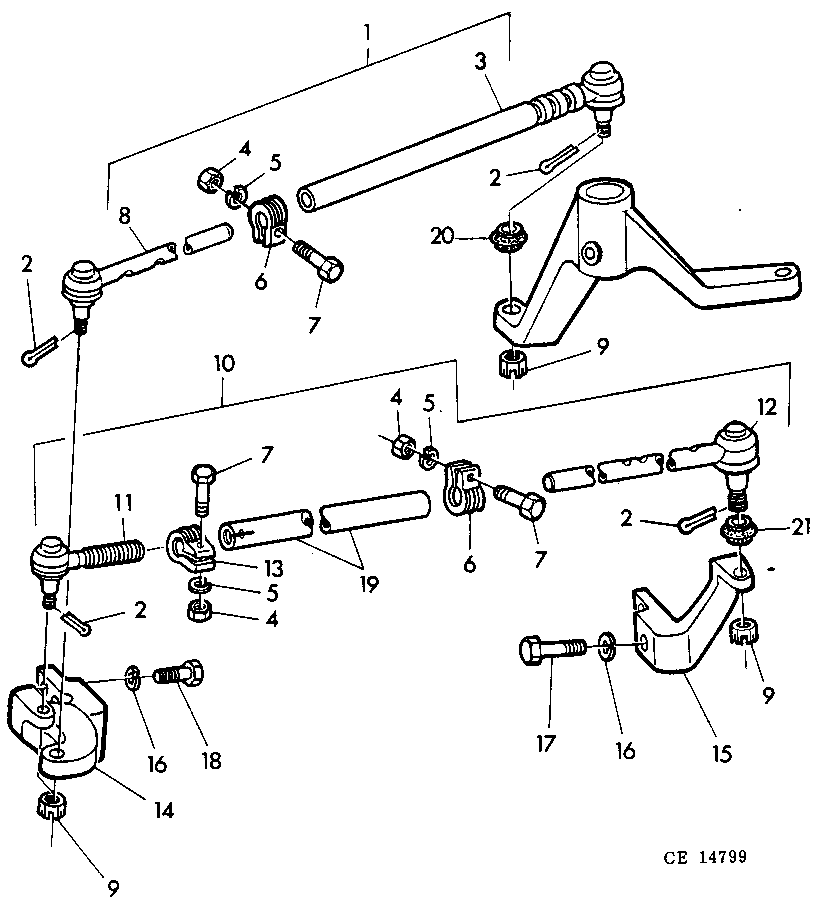

TIE ROD [01I07]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DE15584	1	TIE ROD	ASSY,INCL KEYS 4-8 (SUB FOR AT24356)
2	11M7016	4	COTTER PIN	1/8"X1"
3	AT31328	1	UNIVERSAL JOINT	-
3	DE15216	1	TIE ROD	(A)
4	14H650	3	Nut	5/16"
4	14H846	3	NUT	(A) 3/8"
5	12H303	3	Lock Washer	5/16"
5	12H304	3	Lock Washer	(A) 3/8"
6	T32219	2	CLIP	-
6	CE15092	2	CLAMP	(A)
7	19H3006	3	CAP SCREW	5/16"X1-1/2"
7	19H2544	3	CAP SCREW	(A) 3/8"X1-1/2"
8	AT31329	1	BALL JOINT	-
8	DE15217	1	TIE ROD	(A)
9	14H926	4	Nut	1/2"
10	AT24357	1	TIE ROD	ASSY,INCL KEYS 4-7,11-13,19
11	AT31327	1	BALL JOINT	-
11	DE15219	1	TIE ROD	(A)
12	AT31326	1	TIE ROD	-
12	DE15218	1	TIE ROD	(A)
13	T32221	1	CLIP	-
13	CE15094	1	CLAMP	(A)
14	T26371	1	ARM	RH
15	T26372	1	ARM	LH
16	12H301	4	Lock Washer	1/2"
17	19H1930	2	Cap Screw	1/2"X2-1/2"
18	19H1777	2	Cap Screw	1/2"X1-3/4"
19	T32220	1	TUBE	-
19	CE15093	1	TUBE	(A)
20	DE15585	2	DUST SHIELD	(A)
21	DE15587	2	DUST SHIELD	(A)
