Открытый узел

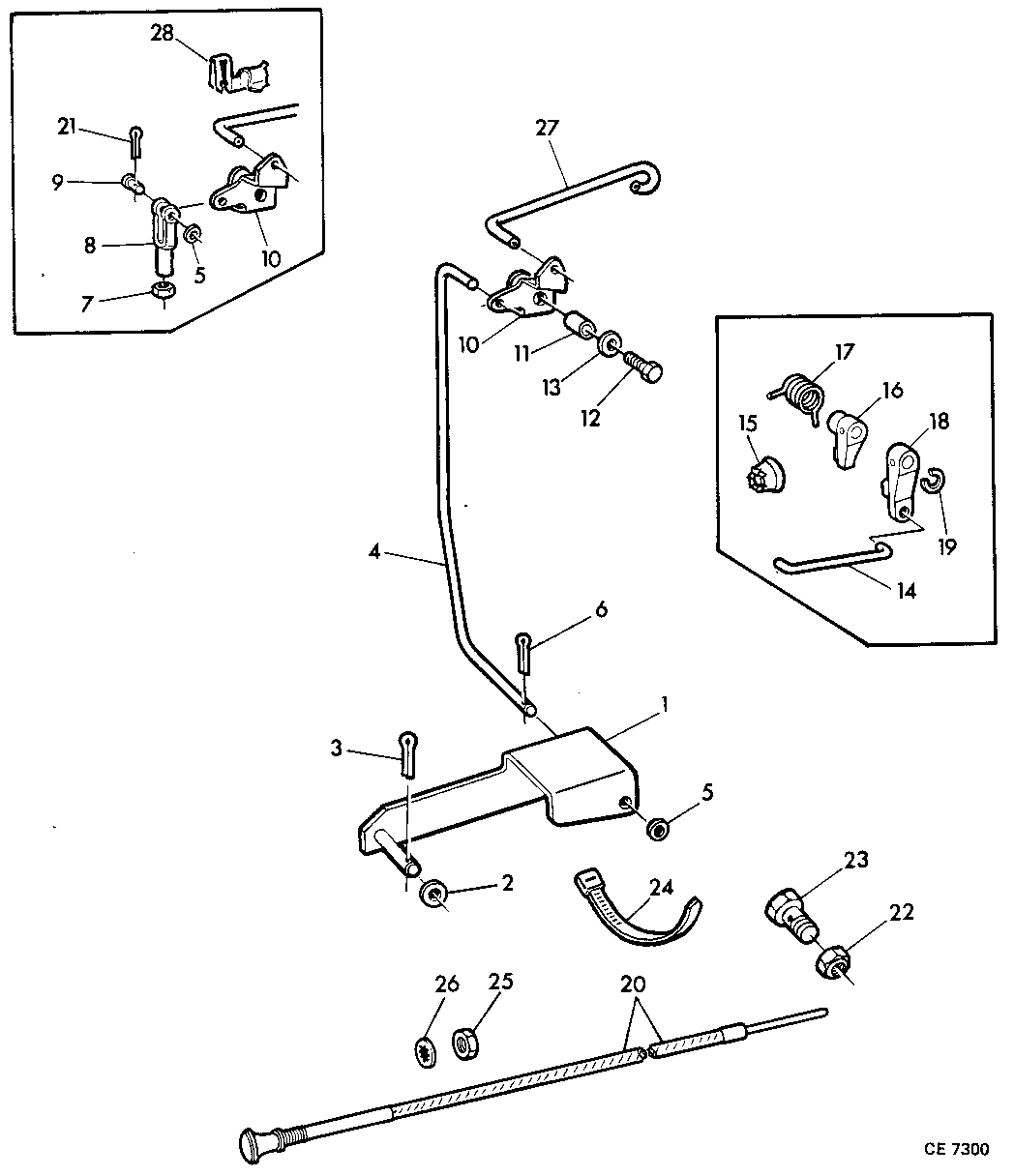

THROTTLE LINKAGE [01C10]

THROTTLE LINKAGE [01C10]

THROTTLE LINKAGE [01C10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

THROTTLE LINKAGE [01C10]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT23998	1	PEDAL	-
2	24H1303	1	WASHER	13/32"X11/16"X.060"
3	11H211	1	COTTER PIN	1/8"X3/4"
4	CE14385	1	ROD	-
5	24H1286	1	Washer	9/32"X1/2"X.060"
6	11H233	1	COTTER PIN	3/32"X1-1/2"
7	14H649	1	Nut	1/4"
8	M3742T	1	Yoke	-
9	L4667T	1	PIN FASTENER	-
10	T26418	1	LEVER	-
11	M1339T	1	SPACER	-
12	19H1726	1	Cap Screw	3/8"X2-1/4"
13	24H1305	1	Washer	13/32"X13/16"X.060"
14	T26419	1	PIN	-
15	T26937	2	CAP	(ORD T29742)
16	T22150	1	ARM	-
17	T22151	1	SPRING	-
18	T22240	1	ARM	-
19	F3396R	1	Snap Ring	-
20	AT29302	1	PUSH PULL CABLE	-
21	11H231	1	COTTER PIN	1/16"X1/2"
22	14H850	1	NUT	1/4"
23	T29185	1	BOLT	-
24	R44302	1	Tie Band	-
25	14H934	1	Nut	7/16"
26	12H325	1	Lock Washer	7/16"
27	L28622	1	COTTER PIN	-
28	T29742	2	CLIP	-
