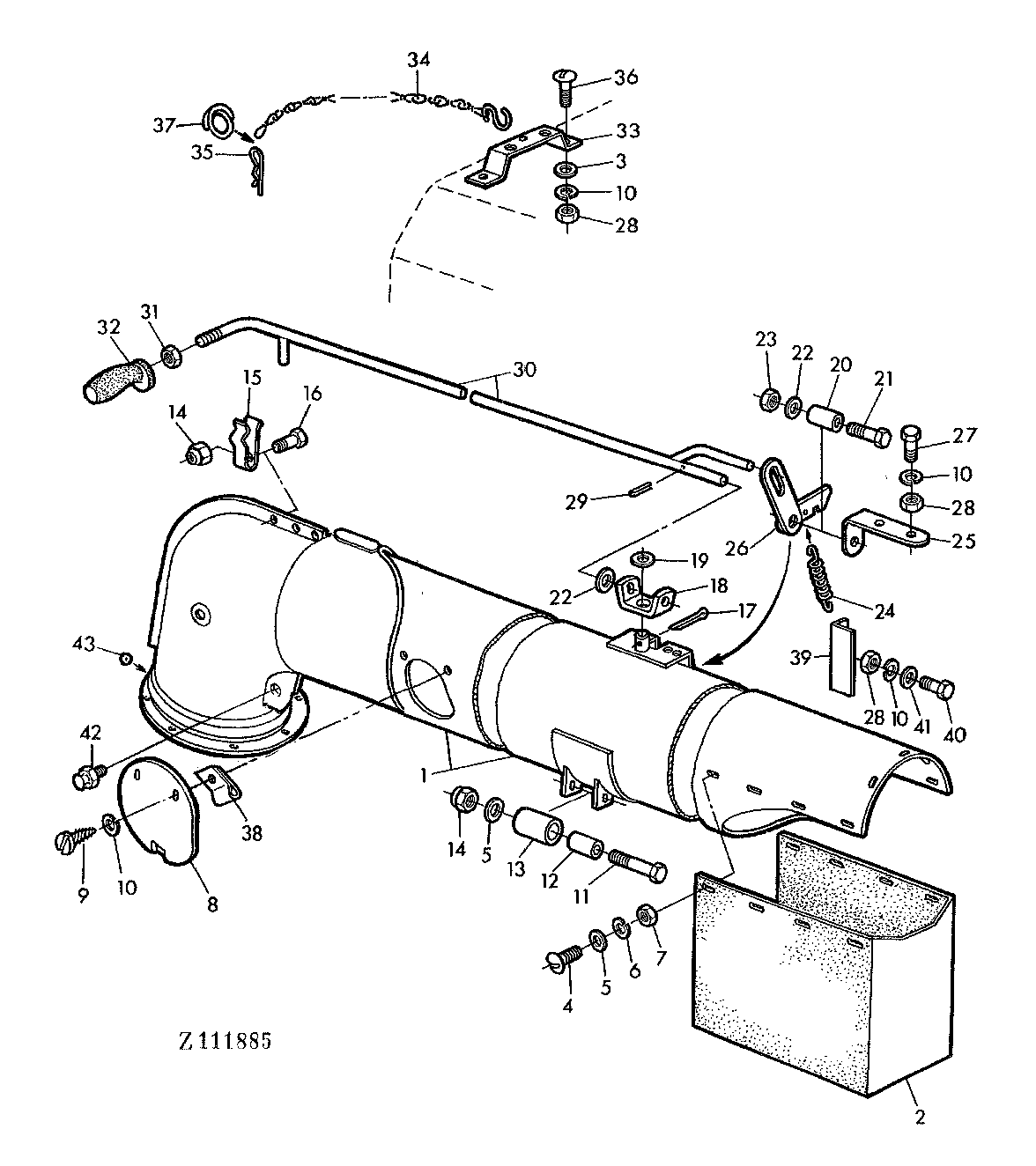

UNLOADING AUGER TUBE AND SWING-OUT LINKAGE [04G24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ32116	1	ARCH	-
2	Z43155	1	LIMIT CURTAIN	-
3	24M7054	1	Washer	6,4MM
4	21M7160	1	BOLT	M8X18
5	24M7036	1	Washer	9MM
6	12M7008	1	LOCK WASHER	8MM
7	14M7029	1	Nut	M8
8	Z43150	1	COVER	-
9	37M7029	1	SCREW	5,5X13MM
10	12M7012	1	LOCK WASHER	6MM
11	19M7270	1	Cap Screw	M8X65
12	Z43495	1	Spacer	-
13	Z43503	1	Bushing	-
14	14M7166	1	Lock Nut	M8
15	Z43504	2	Retainer	-
16	19M7162	1	Cap Screw	M8X16
17	11M7022	1	COTTER PIN	4X28MM
18	Z43500	1	RETAINER	-
19	24M7114	1	Washer	19MM
20	Z21319	1	SPACER	-
21	19M7168	1	Cap Screw	M10X30
22	24M7047	1	Washer	13MM
23	14M7167	1	Lock Nut	M10
24	L12731	1	Spring	-
25	Z43498	1	RETAINER	-
26	AZ33498	1	HOOK	-
27	19M7159	1	CAP SCREW	M6X16
28	14M7027	1	NUT	M6
29	34M7031	1	Spring Pin	5X24MM
30	AZ33500	1	RETAINER	-
31	14M7154	1	Nut	M12
32	Z43511	1	GRIP	-
33	Z43506	1	RETAINER	-
34	AZ29173	1	LINK CHAIN	-
35	L18950	1	SPRING LOCKING PIN	-
36	21M7127	1	SCREW	M6X18
37	Z36866	1	RING	-
38	Z20443	2	NUT	-
39	Z43766	1	HOLDER	-
40	19M7077	1	Cap Screw	M6X20
41	24M7088	1	Washer	6,6MM
42	58M7012	4	Lubrication Fitting	M6X1
43	Z44502	1	Ball	13,49MM (SUB FOR Z43144)

UNLOADING AUGER TUBE AND SWING-OUT LINKAGE [04G24]
