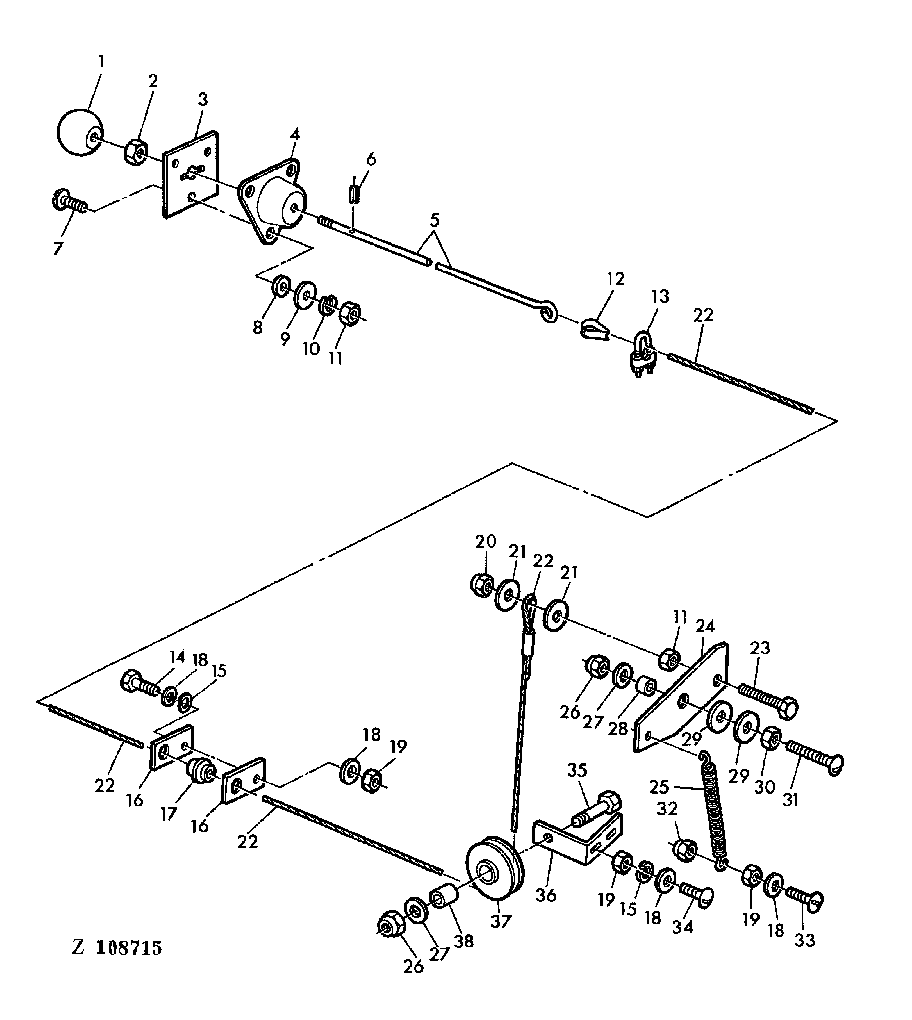

UNLOADING AUGER LINKAGE [04H07]

UNLOADING AUGER LINKAGE [04H07]

UNLOADING AUGER LINKAGE [04H07]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

UNLOADING AUGER LINKAGE [04H07]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	39M1709	1	Knob	-
2	14M7152	1	Nut	M10
3	Z43804	1	COVER	-
4	Z43847	1	GUARD	-
5	Z43901	1	EYEBOLT	-
6	34M7027	1	Spring Pin	4X20MM
7	21M7081	1	SCREW	M8X15
8	24M7024	3	Washer	9,25MM (SUB FOR L12540)
9	Z36140	3	Washer	-
10	12M7008	1	LOCK WASHER	8MM
11	14M7029	1	Nut	M8
12	Z23366	1	THIMBLE	-
13	AZ12826	2	CLAMP	-
14	19M7077	1	Cap Screw	M6X20
15	12M7012	1	LOCK WASHER	6MM
16	Z31807	2	HOLDER	-
17	Z25419	1	EYELET	-
18	24M7088	1	Washer	6,4MM
19	14M7027	1	NUT	M6
20	14M7166	1	Lock Nut	M8
21	Z26243	2	WASHER	-
22	AZ33941	1	CABLE	-
23	19M7298	1	Cap Screw	M8X35
24	Z43905	1	PLATE	-
25	L12259	1	Spring	-
26	14M7167	1	Lock Nut	M10
27	24M7040	1	Washer	11MM
28	Z21318	1	SPACER	-
29	24M7178	1	Washer	10,5MM
30	14M7140	1	Nut	M10
31	21M7189	1	Screw	M10X35
32	14M7165	1	Lock Nut	M6
33	21M7159	1	Screw	M6X25
34	21M7127	1	SCREW	M6X18
35	19M7169	1	Cap Screw	M10X35
36	Z43902	1	HOLDER	-
37	Z32900	1	ROLLER	-
38	Z34438	1	Spacer	-
