Открытый узел

STRAW WALKER SHAFT,FRONT [04E05]

STRAW WALKER SHAFT,FRONT [04E05]

STRAW WALKER SHAFT,FRONT [04E05]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

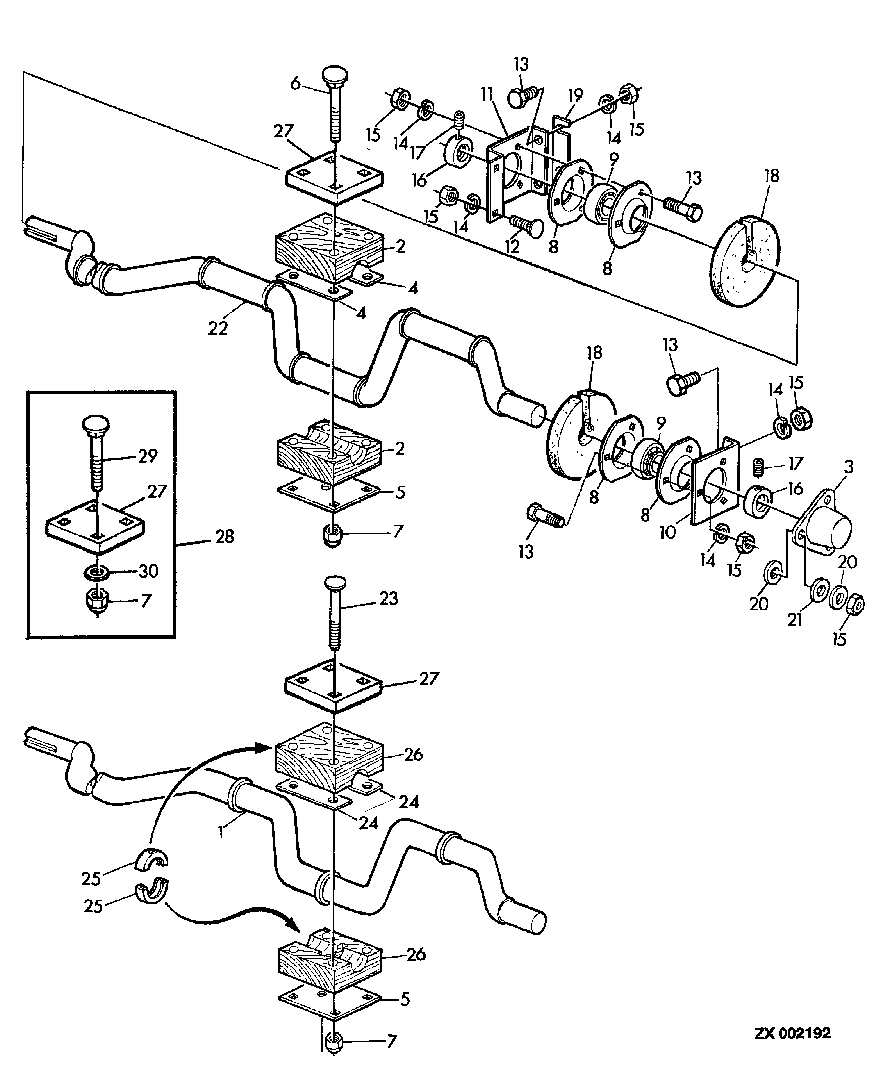

STRAW WALKER SHAFT,FRONT [04E05]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ36245	1	CRANKSHAFT	OD = 38 MM (SUB FOR AZ29300, AZ35384)
2	AZ31216	4	BEARING	KIT, ID = 35 MM
3	Z38380	1	GUARD	-
4	Z32891	18	STRAP	(FOR AZ31216)
5	Z52070	4	PLATE	(SUB FOR Z37922)
6	03M7105	1	Bolt	M10X75
7	14M7167	16	Lock Nut	M10
8	Z38395	4	PRESSED FLANGED HOUSING	-
9	JD39103	2	BALL BEARING	-
10	Z20051	1	BRACKET	-
11	Z20052	1	BRACKET	-
12	03M7088	2	Bolt	M10X20
13	19M7167	1	Cap Screw	M10X25
14	12M7013	12	LOCK WASHER	10MM
15	14M7140	18	Nut	M10
16	AZ10045	2	Eccentric Locking Collar	ASSY, INCL KEY 17
17	AZ19844	2	SET SCREW	KIT
18	Z22701	2	PAD	-
19	Z24983	1	Strap	-
20	24M7040	6	Washer	11MM
21	24M7037	3	Washer	9MM
22	-	1	Part 22	OD = 35 MM (ORD AZ36245) OD = 38 MM (W/ (4) AZ31217, (16) Z40205, (16) Z40787)
23	Z40205	16	BOLT	M10X85
24	Z40787	1	SHIM	(FOR AZ31217) (SUB FOR Z37925)
25	Z39428	8	BEARING HOUSING W/O BEARING	-
26	AZ31217	4	BEARING	KIT, ID = 38 MM, INCL KEY 25
27	Z57829	4	PLATE	-
28	AZ45725	1	PLATE	KIT, Z57829, (4) 14M7167, (4) 19M7668 (4) 24M7040
29	19M7668	4	Cap Screw	M10X100
30	24M7040	1	Washer	11MM
