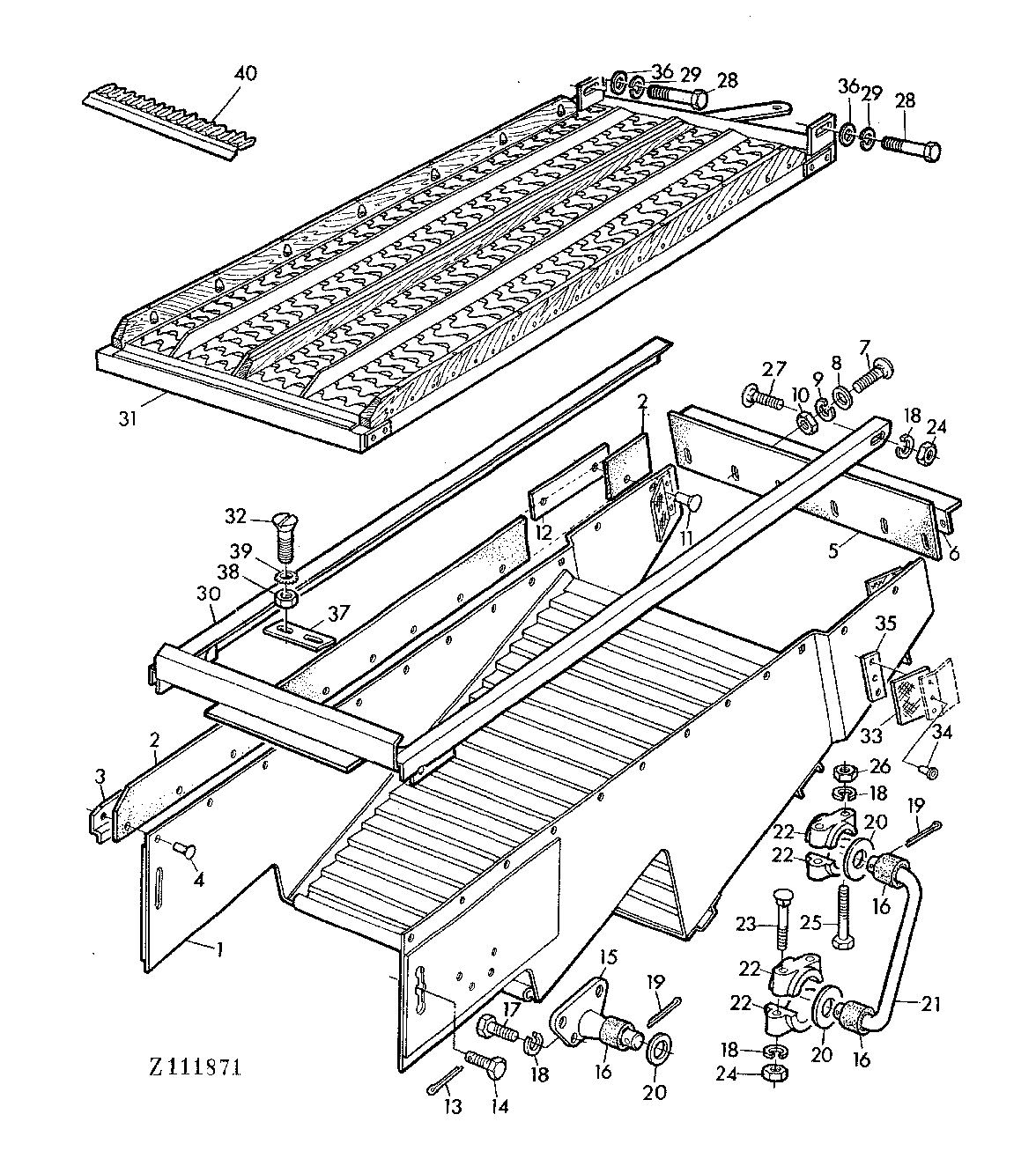

RETURN PAN WITH SIEVE FRAME AND SIEVES [04C10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ32019	1	FRAME	INCL KEYS 2-4, 12
2	Z23762	2	GASKET	-
3	AZ15593	1	REINFORCEMENT	LH
3	AZ15596	1	REINFORCEMENT	RH
4	16M2604	18	RIVET	6X18MM
5	Z42375	1	GASKET	REAR
6	Z35557	1	STRAP	-
7	21M7031	10	SCREW	M6X15
8	24M7088	10	Washer	6,6MM
9	12M7012	10	LOCK WASHER	6MM
10	14M7027	10	NUT	M6
11	16M2524	4	RIVET	6X18MM
12	Z23763	2	STRAP	-
13	11M7019	2	COTTER PIN	4X20MM
14	Z20244	2	CAP SCREW	-
15	AZ19242	2	SHAFT	INCL KEY 16
16	P42100	6	BUSHING	-
17	19M7162	8	Cap Screw	M8X15
18	12M7008	14	LOCK WASHER	8MM
19	11M7020	6	COTTER PIN	4X25MM
20	24M7049	6	Washer	18MM
21	AZ19245	2	HANGER	INCL KEY 16
22	PK1103H	8	BEARING	-
23	03M7074	4	Bolt	M8X65
24	14M7029	14	Nut	M8
25	19M7271	4	CAP SCREW	M8X1X65
26	14M7147	4	Nut	M8X1
27	03M7090	2	Bolt	M8X15
28	19M7167	2	Cap Screw	M10X25
29	12M7013	2	LOCK WASHER	10MM
30	AZ32020	1	BRACKET	-
31	AZ32021	1	CHAFFER	-
32	21M5525	4	SCREW	M5X16
33	Z36523	2	Weatherstrip	-
34	16M7081	6	RIVET	4X6MM
35	Z36984	2	STRAP	-
36	24M7040	1	Washer	11MM
37	Z39723	2	GUIDE	-
38	14M7297	4	Nut	M5
39	12M7011	4	LOCK WASHER	5MM
40	Z44872	1	FINGER GRATE	-
