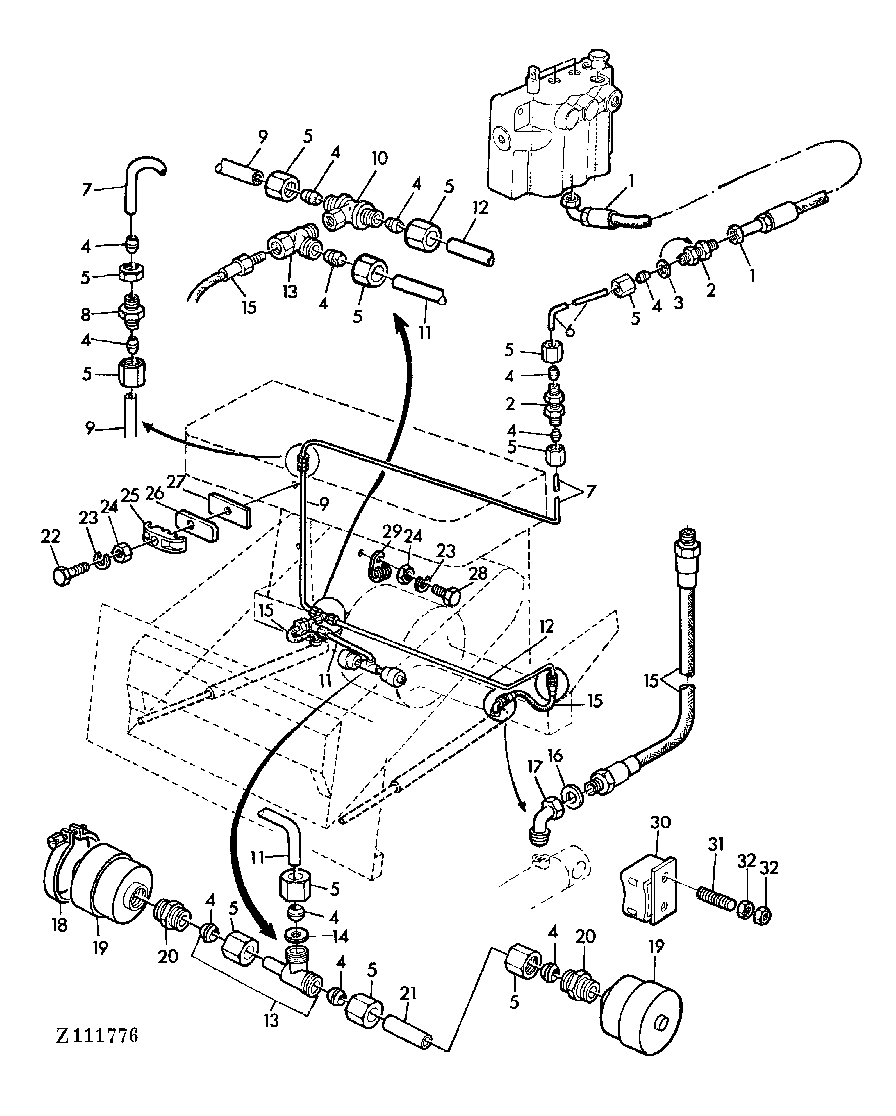

HYDRAULIC LINES(CUTTING PLATFORM-LIFT CYLINDERS) [02E05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ33146	1	HYDRAULIC HOSE	-
2	Z32980	2	UNION FITTING	-
3	24M7049	1	Washer	18MM
4	Z32994	1	Tapered Sleeve	-
5	Z32971	1	TUBE NUT	-
6	AZ33097	1	OIL LINE	INCL KEYS 4,5
7	AZ23938	1	OIL LINE	INCL KEYS 4,5
8	Z32961	1	FITTING	-
9	AZ33251	1	OIL LINE	INCL KEYS 4,5
10	AZ25484	1	TEE FITTING	-
11	AZ27485	1	OIL LINE	-
12	AZ25356	1	OIL LINE	INCL KEYS 4,5
13	AZ22845	2	FITTING	INCL KEYS 4,5
14	Z34005	1	WASHER	-
15	AZ25485	2	HYDRAULIC HOSE	-
16	51M4240	2	Sealing Ring	-
17	Z28060	2	ELBOW FITTING	-
18	Z34000	2	CLAMP	-
19	AZ22843	1	HYDRAULIC ACCUMULATOR	35BAR
19	AZ31742	1	HYDRAULIC ACCUMULATOR	20BAR
20	Z33997	2	HYD. QUICK-CONNECT COUPLER	-
21	AZ22846	1	OIL LINE	INCL KEYS 4,5
22	19M7547	2	Cap Screw	M6X55
23	12M7012	1	LOCK WASHER	6MM
24	14M7027	1	NUT	M6
25	Z30668	1	CLAMP	-
26	Z30667	2	PLATE	-
27	Z36743	1	PLATE	-
28	19M7286	1	Cap Screw	M6X25
29	Z22064	1	Clamp	-
30	AZ22876	2	HOLDER	-
31	Z24590	4	STUD	-
32	14H809	8	Nut	1/2"

HYDRAULIC LINES(CUTTING PLATFORM-LIFT CYLINDERS) [02E05]
