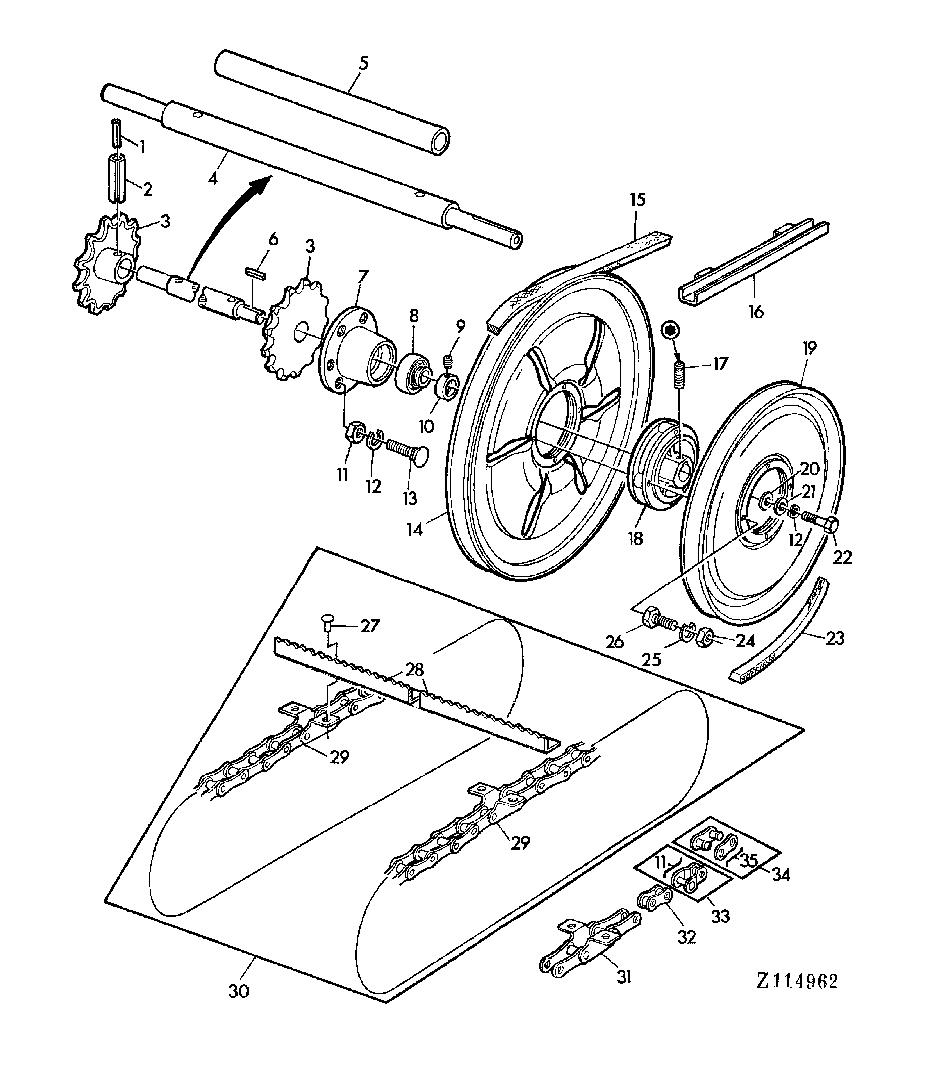

FEEDER CONVEYOR CHAIN AND UPPER SHAFT [03H16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	34M7045	2	Spring Pin	6X60MM
2	34M7073	2	Spring Pin	10X65MM
3	Z11046	2	CHAIN SPROCKET	-
4	Z43069	1	SHAFT	-
5	Z42371	1	GUARD	-
6	49M4109	1	Shaft Key	B8X7X35MM
7	Z10682	2	CASE	-
8	JD39103	2	BALL BEARING	-
9	AZ19843	2	SET SCREW	KIT
10	AZ10045	2	Eccentric Locking Collar	INCL KEY 9
11	Z44617	1	WIRE	-
12	12M7013	1	LOCK WASHER	10MM
13	09M7007	1	Bolt	M10X35
14	AZ10163	1	PULLEY	-
15	Z20460	1	V-BELT	-
16	AZ10800	1	GUIDE	-
17	22M7147	2	Set Screw	M10X16
18	Z10587	1	HUB	(ORD Z11762)
19	AZ10164	1	PULLEY	-
20	Z26248	1	WASHER	-
21	E12817	1	WASHER	-
22	19M7166	1	Cap Screw	M10X20
23	Z23693	1	V-BELT	LGTH = 3264 MM
24	14M7029	1	Nut	M8
25	12M7008	1	LOCK WASHER	8MM
26	19M7185	1	Cap Screw	M8X60
27	16M2523	1	RIVET	6X15MM
28	Z30160	12	SLAT	-
29	AZ10331	2	GATHERER CHAIN	INCL KEYS 32-34
30	AZ32193	1	GATHERER CHAIN	INCL KEYS 27-29,32-34
31	AL15490	1	LINK	-
32	AL15479	1	LINK	-
33	AL15482	1	CHAIN LINK	-
34	AL15481	1	CHAIN LINK	-
35	Z42620	1	RETAINER	-

FEEDER CONVEYOR CHAIN AND UPPER SHAFT [03H16]
