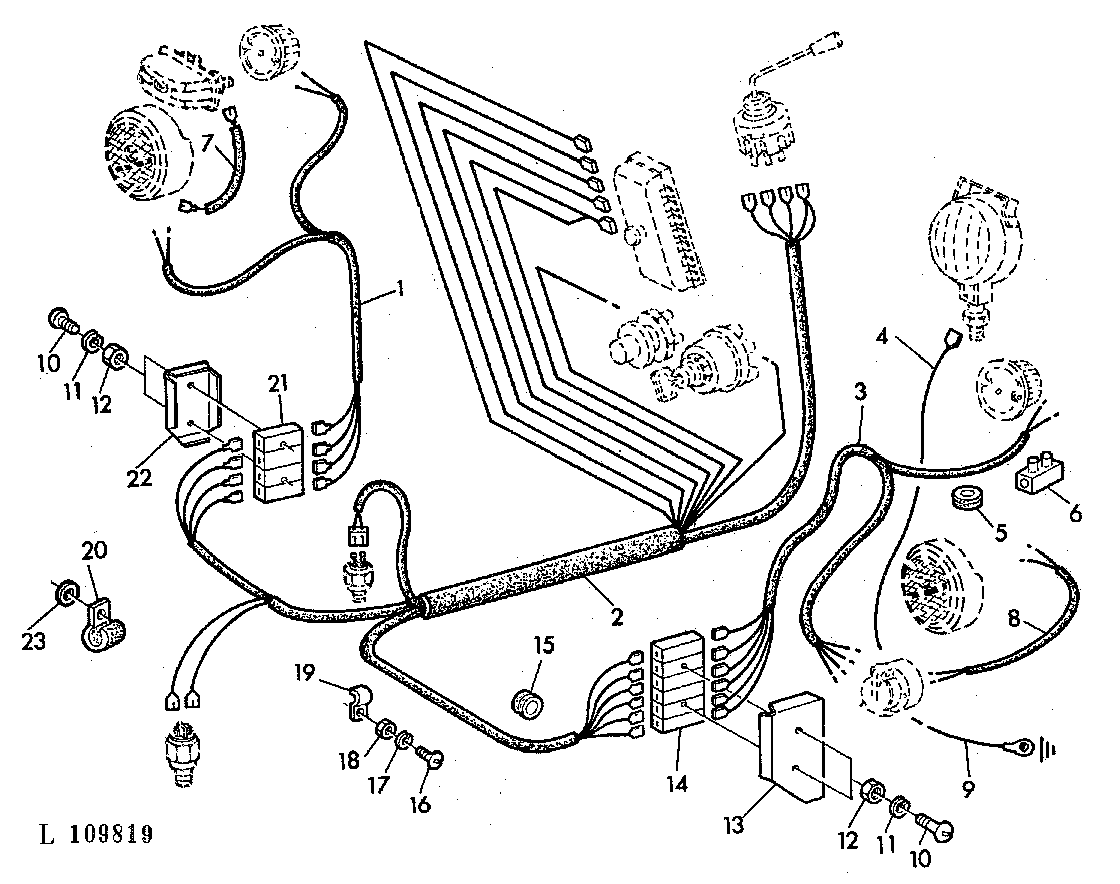

WIRING HARNESS (WITH SHELL-TYPE FENDERS) "BILUX" [01G21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT27211	1	WIRING HARNESS	(A) LH
1	AT27208	1	WIRING HARNESS	LH
2	AL17777	1	WIRING HARNESS	-
2	AL17803	1	WIRING HARNESS	(A)
3	AT27206	1	WIRING HARNESS	RH
3	AT27210	1	WIRING HARNESS	(A) RH
4	AL23088	1	WIRING LEAD	(SUB FOR AT26930)
5	L13325	1	Grommet	-
6	L84396	1	ELECTRICAL CONNECTOR ASSY	(B)
7	AT27534	1	WIRING LEAD	-
8	AL17765	1	WIRING HARNESS	RH
9	AL17099	1	WIRING LEAD	-
10	21H1181	4	SCREW	NO.5X5/8"
11	12H233	4	Lock Washer	NO.5
12	14H602	4	Nut	NO.5
13	L17887	1	COVER	RH
14	AL13683	1	LINK	RH
15	L12806	2	GROMMET	-
16	21H1317	2	SCREW	NO.10X5/8"
17	12H246	2	LOCK WASHER	NO.10
18	14H778	2	Nut	NO.10
19	L84612	2	CLAMP	-
20	T13744	2	Clamp	-
21	AL13711	1	LINK	LH
22	L17078	1	COVER	LH
23	24H1227	2	Washer	17/32"X13/16"X.060" (SUB FOR T28324)

WIRING HARNESS (WITH SHELL-TYPE FENDERS) "BILUX" [01G21]
