Открытый узел

STEP PLATES (OU) [03C24]

STEP PLATES (OU) [03C24]

STEP PLATES (OU) [03C24]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

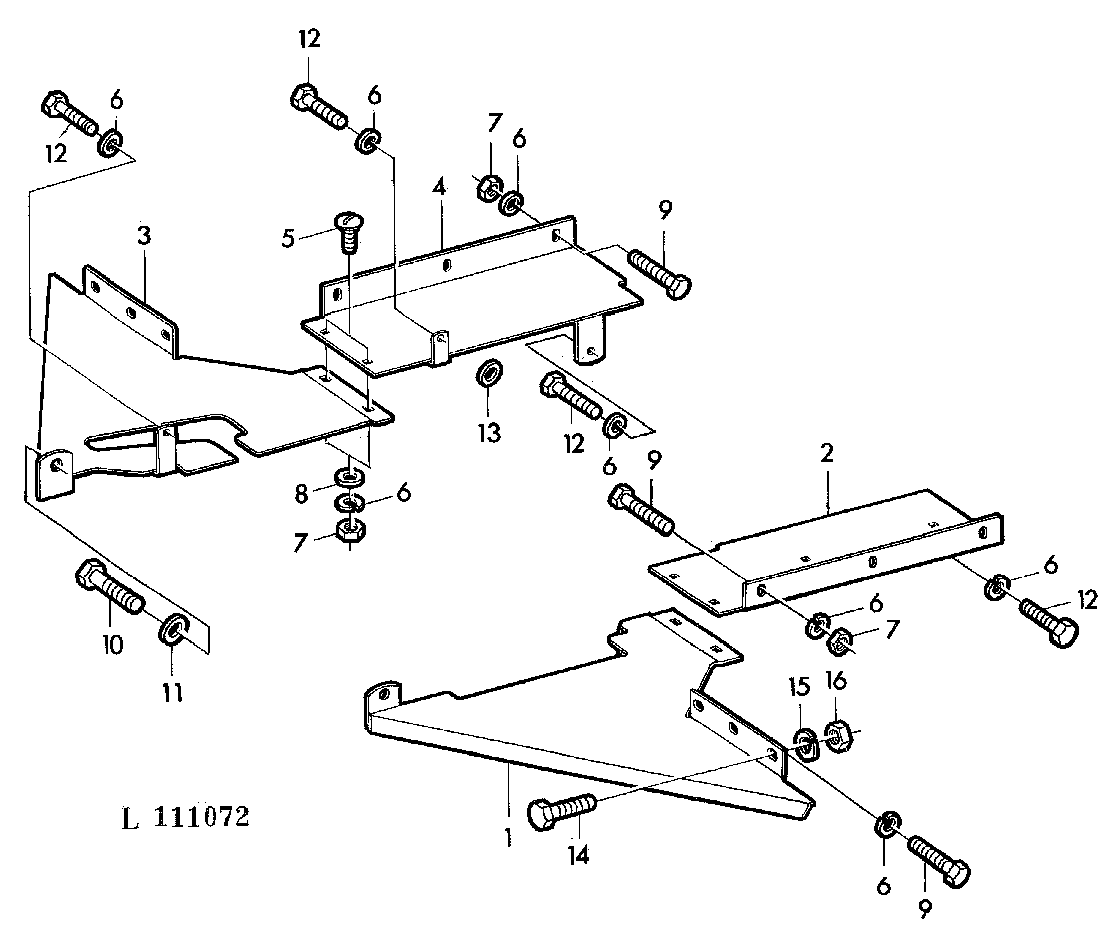

STEP PLATES (OU) [03C24]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT27295	1	PLATFORM	(A) FRONT,LH, 11.2/10-24 11.2/10-28,12.4/11-24
1	AT27288	1	PLATFORM	(A) FRONT,LH, 12.4/11-28, 13.6/12-28
2	AT22936	1	PLATFORM	(A) REAR,LH, 12.4/11-28 13.6/12-28
2	AT27297	1	PLATFORM	(A) REAR,LH, 11.2/10-24 11.2/10-28,12.4/11-24
3	AT27287	1	PLATFORM	(A) FRONT,RH, 12.4/11-28 13.6/12-28
3	AT27294	1	PLATFORM	(A) FRONT,RH, 11.2/10-24 11.2/10-28,12.4/11-24
4	AT22934	1	PLATFORM	(A) REAR,RH, 12.4/11-28,13.6/12
4	AT27296	1	PLATFORM	(A) REAR,RH, 11.2/10-24 11.2/10-28,12.4/11-24
5	03H1765	4	Bolt	3/8"X3/4"
6	12H304	17	Lock Washer	3/8"
7	14H812	10	NUT	3/8"
8	24H1305	4	Washer	13/32"X13/16"X.060"
9	19H2552	7	CAP SCREW	3/8"X1-1/8"
10	19H2401	2	CAP SCREW	5/8"X1-1/8"
11	M1554T	2	WASHER	-
12	19H2284	6	Cap Screw	3/8"X7/8"
13	24H1304	1	WASHER	13/32"X23/32"X.120"
14	19H1741	6	CAP SCREW	1/2"X1-1/8"
15	12H301	6	Lock Washer	1/2"
16	14H809	1	Nut	1/2"
