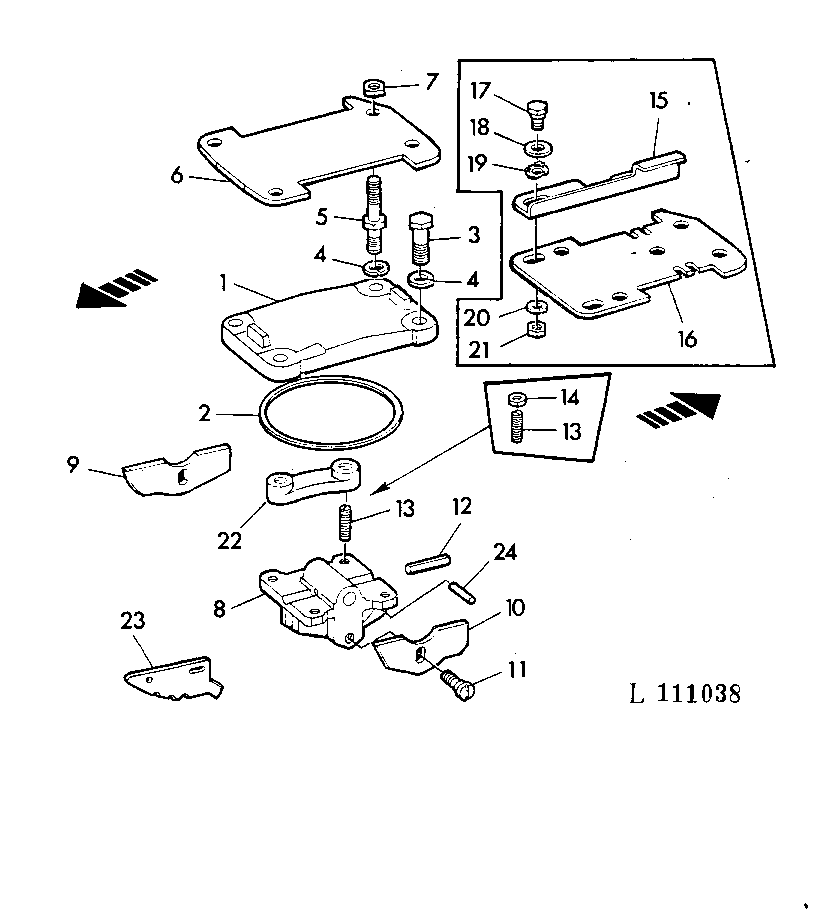

SELECTIVE CONTROL VALVE-POPPET TYPE [02I19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R49186	1	COVER	-
1	R27593	1	COVER	(ORD R49186, R49187)
2	R26544	1	SEAL	-
2	R49187	1	WASHER	-
3	19H1731	2	Cap Screw	3/8"X1"
4	12H304	4	Lock Washer	3/8"
5	R39225	2	Stud	-
6	T22996	1	ADJUSTING STRAP	-
7	14H732	2	Nut	3/8"
8	R40898	1	ROCKER	(A) (ORD R28744, R51412, R51413, R51414, R51415)
8	R51412	1	ROCKER	(A)
9	R41931	1	CAM	(A) UP
9	R51414	1	CAM	(A)
10	R41932	1	CAM	(A) LOW
10	R51415	1	CAM	(A)
11	R27233	2	SCREW	-
12	34H297	1	Spring Pin	7/32"X1"
13	22H1012	4	SET SCREW	1/4"X3/4" (ORD R49221, 22H1025)
13	22H1025	4	Set Screw	1/4"X7/8"
14	14H850	4	NUT	1/4" (ORD R49221, 22H1025)
15	T29519	1	LOCK PLATE	-
16	T29518	1	PLATE	-
17	T25803	1	CAP SCREW	5/16"
18	24H1320	1	Washer	29/64"X3/4"X.036"
19	T25804	1	LOCK WASHER	-
20	12H303	1	Lock Washer	5/16"
21	14H611	1	Nut	5/16"
22	R49221	2	RETAINER	-
23	R51413	1	CAM	(A)
24	R28744	2	Pin	(A)
..	AR46978	1	KIT	-

SELECTIVE CONTROL VALVE-POPPET TYPE [02I19]
