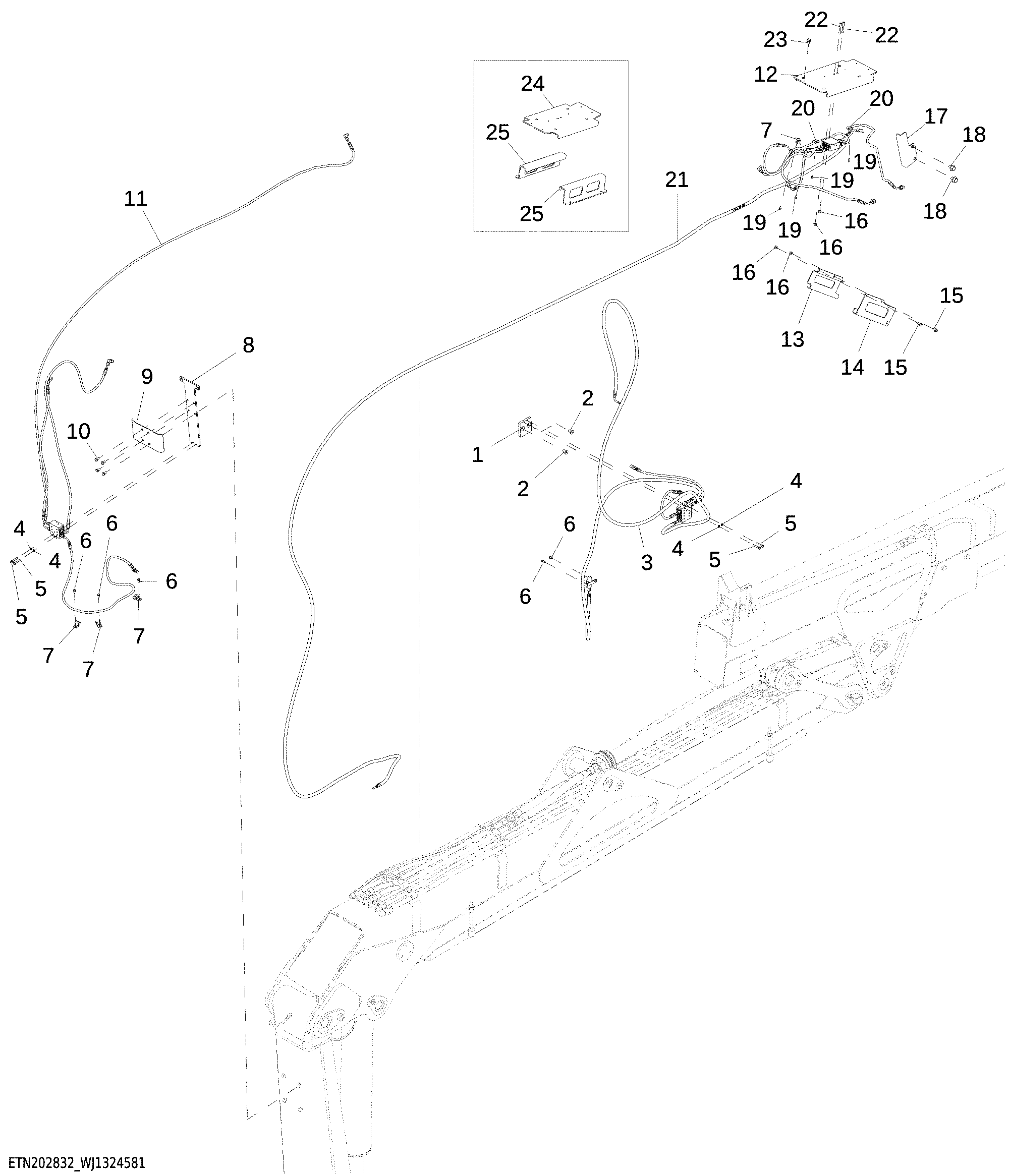

Lubrication Harness Kit, Boom, CF5

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F699233	1	Bracket	-
2	19M9438	2	Screw	M10 X 20
3	F709464	1	Lubrication Harness	SSV 8/3 , Components On Separate Page, Line Fill
4	F015990	4	Lock Washer	-
5	19M9618	4	Cap Screw	M6 X 35
6	19M9673	5	Cap Screw	M6 X 10
7	F010517	5	Hose Support	-
8	F699211	1	Bracket	-
9	F698920	1	Plate	-
10	19M9680	4	Cap Screw	M8 X 12
11	F709465	1	Lubrication Harness	SSV 6/4 , Components On Separate Page, Line Fill
12	F701706	1	Plate	-
12	F704414	1	Plate	-
13	F701665	1	Plate	-
14	F699345	1	Plate	-
15	19M9443	2	Screw	M6 X 16
16	14M7600	4	Flange Nut	M6
17	F704072	1	Plate	-
18	19M9449	2	Screw	M12 X 16
19	19M9476	4	Screw	M5 X 8
20	F034494	2	Hose Support	-
21	F708533	1	Lubrication Harness	SSV 6 , Components On Separate Page, Line Fill
21	F725873	1	Lubrication Harness	SSV 6 , Components On Separate Page, Line Fill
22	19M9730	2	Screw	M6 X 45
23	19M9446	4	Screw	M8 X 12
24	F701706	1	Plate	-
25	F701710	2	Plate	-
