Components, Levelling Cab Hydraulic Cylinder

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F710317	1	Hydraulic Cylinder	-
1	F074691	1	Seal Kit	Not Illustrated
1	F676360	1	Hydraulic Cylinder	ORDER F710317
2	19M8339	1	Screw	M10 X 55
3	19M9708	2	Screw	M10 X 45
4	40M1863	2	Snap Ring	-
5	40M1866	1	Snap Ring	-
6	F072711	1	Ball Joint	-
7	F074005	1	Bearing	-
8	F074006	1	Manifold	-
9	F074688	1	Hydraulic Cylinder Rod	-
10	F074689	1	Hydr. Cylinder Rod Guide	-
11	F074690	1	Piston	-
12	F675787	2	Hydraulic Pressure Valve	ORDER F710308
12	F033365	1	Seal Kit	Not Illustrated
12	F710308	2	Hydraulic Pressure Valve	-
13	F074683	1	Sensor	-
14	58M5574	2	Lubrication Fitting	-
15	22M7225	1	Set Screw	M5 X 8
16	22M7232	1	Set Screw	M8 X 10
17	40M7305	1	Snap Ring	-
18	F676644	1	Magnet	-
19	F692879	1	Bushing	-
20	19M10466	4	Socket Head Screw	M4 X 6
21	F692981	1	Hydraulic Cylinder Barrel	-
22	F074004	1	Repair Kit	-

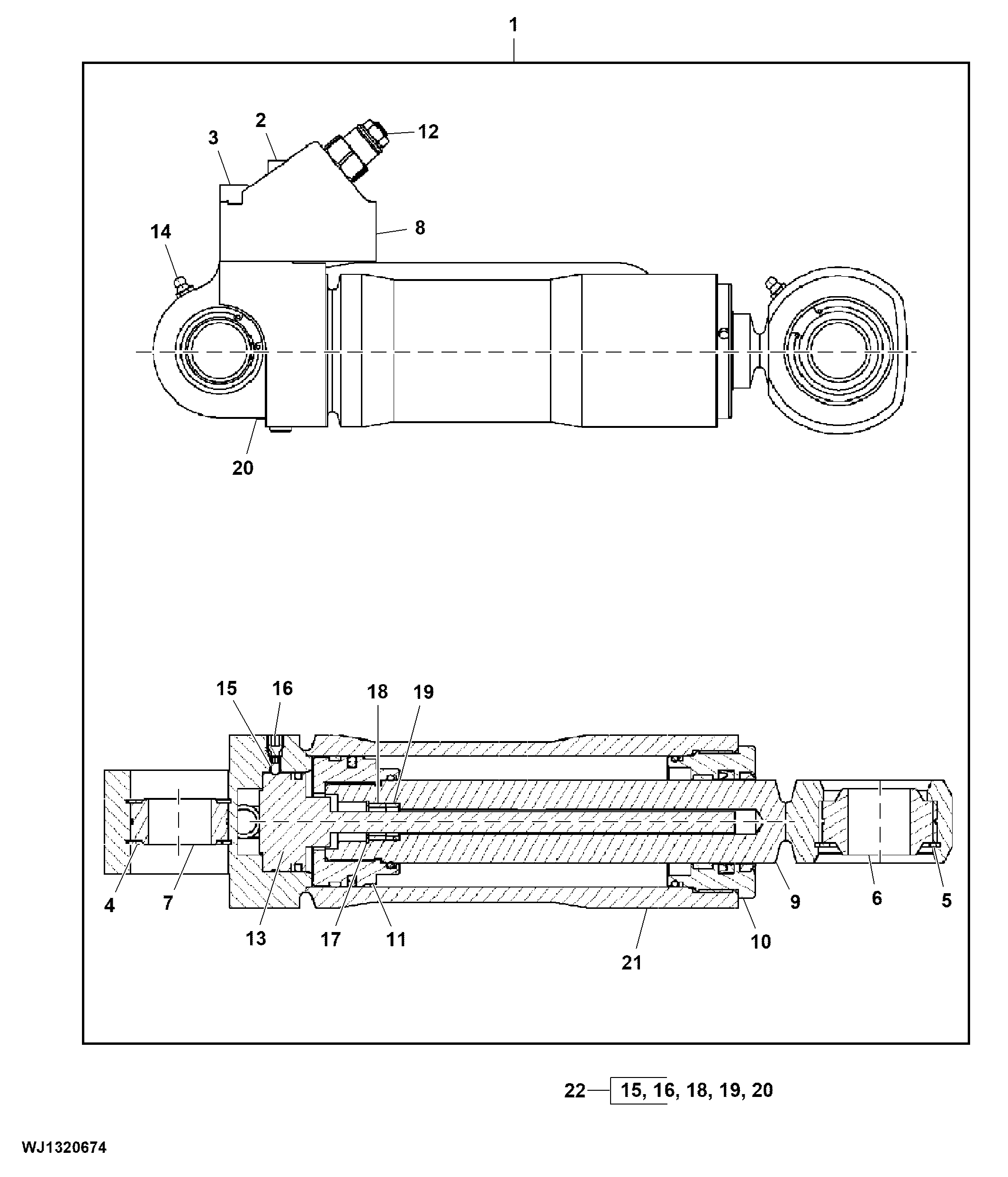

Components, Levelling Cab Hydraulic Cylinder

Нет текстового описания
