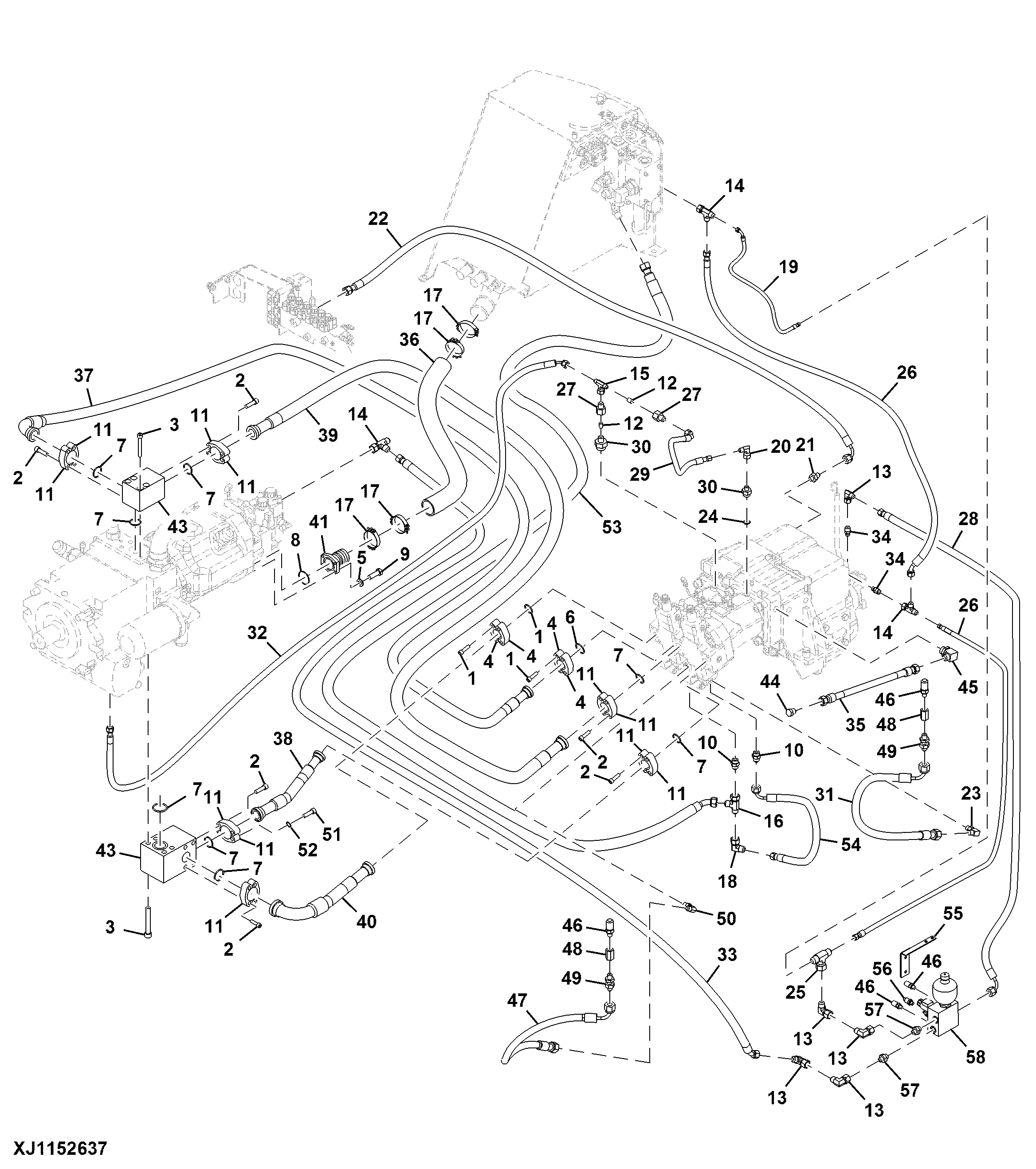

Hydrostatic Drive Hydraulic Hoses (LOK 182)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3925	8	Screw	7/16" X 1-1/2"
2	19H3929	22	Screw	1/2" X 1-3/4"
3	19H3930	8	Screw	1/2" X 3-1/2"
4	F002698	4	Half Clamp	-
5	24M7491	4	Washer	13 X 24 X 2.500 mm
6	T78313	2	O-Ring	-
7	T78393	8	O-Ring	-
8	F003764	1	O-RING	-
9	19H3942	4	Cap Screw	1/2" X 1-1/2"
10	F004404	2	NIPPLE	-
11	F004405	12	Flange	-
12	TT224400	2	Orifice	-
13	F005045	5	Elbow Fitting	-
14	F005073	3	Tee Fitting	-
15	F005076	1	Tee Fitting	-
16	F012532	1	Tee Fitting	-
17	F008489	4	Hose Clamp	-
18	F011482	1	Fitting	-
19	F013542	1	Hydraulic Hose	LGTH = 1600 mm
20	F022417	1	Elbow Fitting	-
21	F022423	1	Fitting	-
22	F024313	1	Hydraulic Hose	LGTH = 1800 mm
23	F022414	1	Elbow Fitting	-
24	F029601	1	O-Ring	-
25	F031738	1	Tee Fitting	-
26	F072562	2	Hydraulic Hose	-
27	F040264	2	Fitting	-
28	F048981	1	Hydraulic Hose	-
29	F046605	1	HOSE-ASSY	LGTH = 375 mm
30	F057112	2	Fitting	-
31	F045448	1	Hydraulic Hose	-
32	F063360	1	Hydraulic Hose	LGTH = 2000 mm, Fabricate
33	F070396	1	Hydraulic Hose	LGTH = 960 mm, Fabricate
34	F072297	2	Fitting	-
35	F044059	1	HOSE-ASSY	-
36	F063856	1	Hydraulic Hose	-
37	F074485	1	Hydraulic Hose	LGTH = 1045 mm, Fabricate
38	F663856	1	Suction Hose	SUB FOR F074486
39	F675559	1	Hydraulic Hose	Fabricate
40	F675555	1	Hydraulic Hose	Fabricate
41	F603670	1	HOSE FITTING	-
43	F654820	2	Hydraulic Component	-
44	F023582	1	Plug	-
45	F027851	1	ELBOW FITTING	-
46	F023426	2	Fitting	-
47	F676974	2	Bulk Hose	Fabricate, SUB FOR F043537
48	F024364	2	Fitting	-
49	F024601	2	Fitting	-
50	F024670	1	ELBOW NIPPLE	-
51	F073026	2	Cap Screw	-
52	F059489	2	Lock Washer	-
53	F072564	1	Hydraulic Hose	-
54	F072563	1	Hydraulic Hose	-
55	F675453	1	Bracket	-
56	F672035	1	Sensor	100 bar
57	F005059	3	Fitting	-
58	F676826	1	Hydraulic Component	-

Hydrostatic Drive Hydraulic Hoses (LOK 182)

Нет текстового описания
