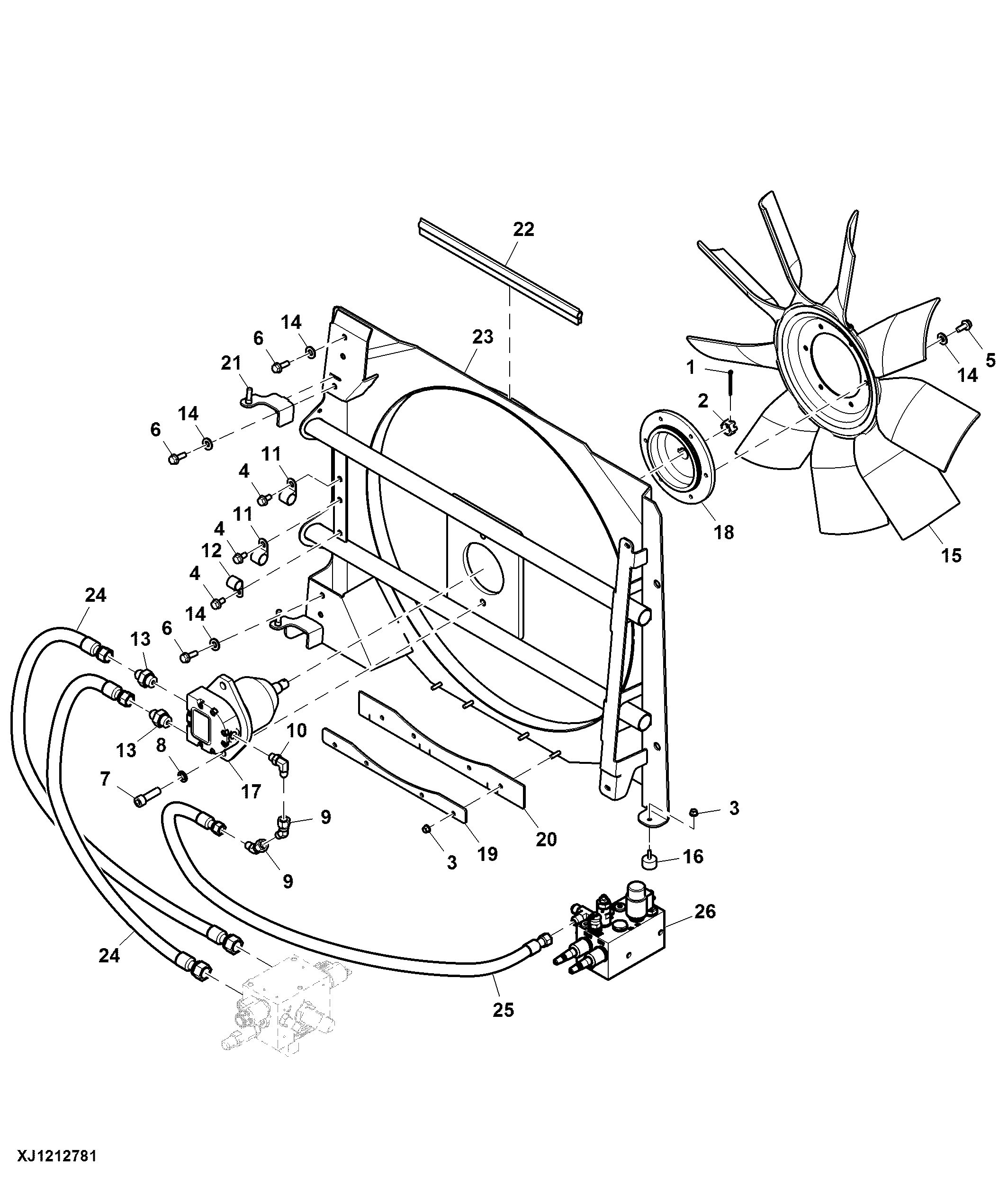

Fan, Shroud, Guard and Motor (005277 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7109	1	Cotter Pin	4 X 40 mm
2	14H1118	1	Nut	-
3	14M7600	5	Flange Nut	M6
4	19M9567	3	Screw	M8 X 16
5	19M9568	6	Screw	M8 X 20
6	19M9569	5	Screw	M8 X 25
7	19M9715	2	Screw	M12 X 40
8	F002805	2	Lock Washer	-
9	F013594	2	Elbow Fitting	-
10	F024670	1	ELBOW NIPPLE	-
11	Z52508	2	Clamp	-
12	F053301	1	Holder	-
13	F059213	2	Fitting	-
14	F064436	11	Washer	-
15	F066708	1	Suction Fan	-
16	F070032	1	Absorber	-
17	F070823	1	Hydraulic Motor	COMPONENTS ON SEPARATE PAGE
18	F638377	1	Hub	-
19	F642227	1	Plate	-
20	F642228	1	Plate	-
21	F644447	1	Bracket	-
22	F657336	1	Weatherstrip	LGTH = 400 mm
23	F676009	1	Bracket	-
24	F038809	2	HOSE-ASSY	LGTH = 1300 mm, To Fan Valve Assembly
25	F074562	1	Hydraulic Hose	LGTH = 2000 mm, To Load Sensing Valve
26	-	1	Part 26	Load Sensing Valve Assembly COMPONENTS ON SEPARATE PAGE

Fan, Shroud, Guard and Motor (005277 - )

Нет текстового описания
