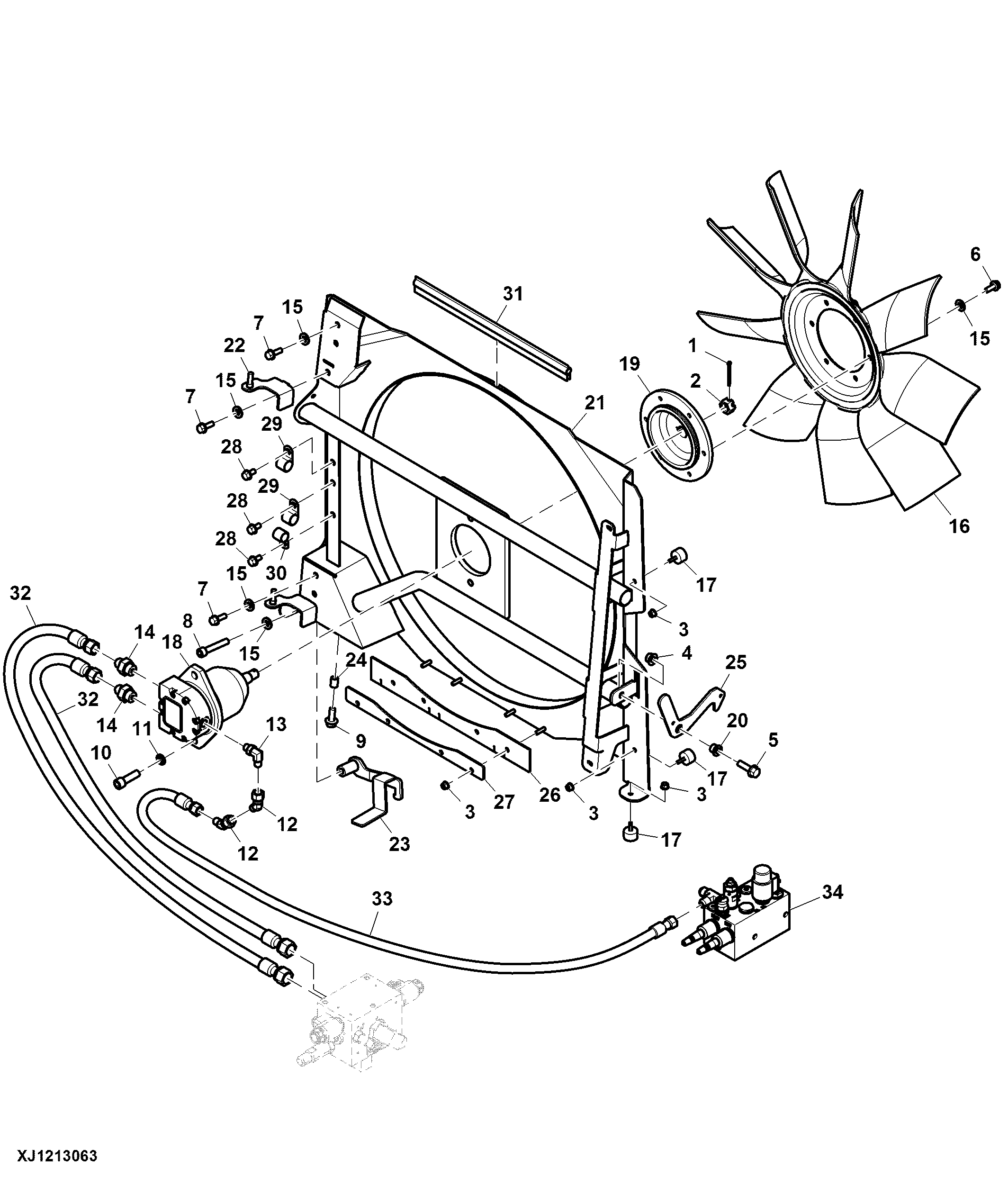

Fan, Shroud, Guard and Motor ( - 005276)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7109	1	Cotter Pin	4 X 40 mm
2	14H1118	1	Nut	-
3	14M7600	7	Flange Nut	M6
4	14M7602	1	Flange Nut	M10
5	19M9878	1	Screw	M10 X 35
6	19M9568	6	Screw	M8 X 20
7	19M9569	5	Screw	M8 X 25
8	19M9709	1	Screw	M10 X 60
9	19M9698	1	Screw	M10 X 25
10	19M9715	2	Screw	M12 X 40
11	F002805	2	Lock Washer	-
12	F013594	2	Elbow Fitting	-
13	F024670	1	ELBOW NIPPLE	-
14	F059213	2	Fitting	-
15	F064436	12	Washer	-
16	F066708	1	Suction Fan	-
17	F070032	3	Absorber	-
18	F070823	1	Hydraulic Motor	COMPONENTS ON SEPARATE PAGE
19	F638377	1	Hub	-
20	F638486	1	Bushing	-
21	F642167	1	Bracket	-
22	F644447	1	Bracket	-
23	F638578	1	Plate	-
24	F638987	1	Pipe	-
25	F640713	1	Plate	-
26	F642228	1	Plate	-
27	F642227	1	Plate	-
28	19M9567	3	Screw	M8 X 16
29	T75197	2	Clamp	-
30	F053301	1	Holder	-
31	F657336	1	Weatherstrip	LGTH = 400 mm
32	F038809	2	HOSE-ASSY	LGTH = 1300 mm, To Fan Valve Assembly
33	F074562	1	Hydraulic Hose	LGTH = 2000 mm, To Load Sensing Valve
34	-	1	Part 34	Load Sensing Valve Assembly COMPONENTS ON SEPARATE PAGE

Fan, Shroud, Guard and Motor ( - 005276)
