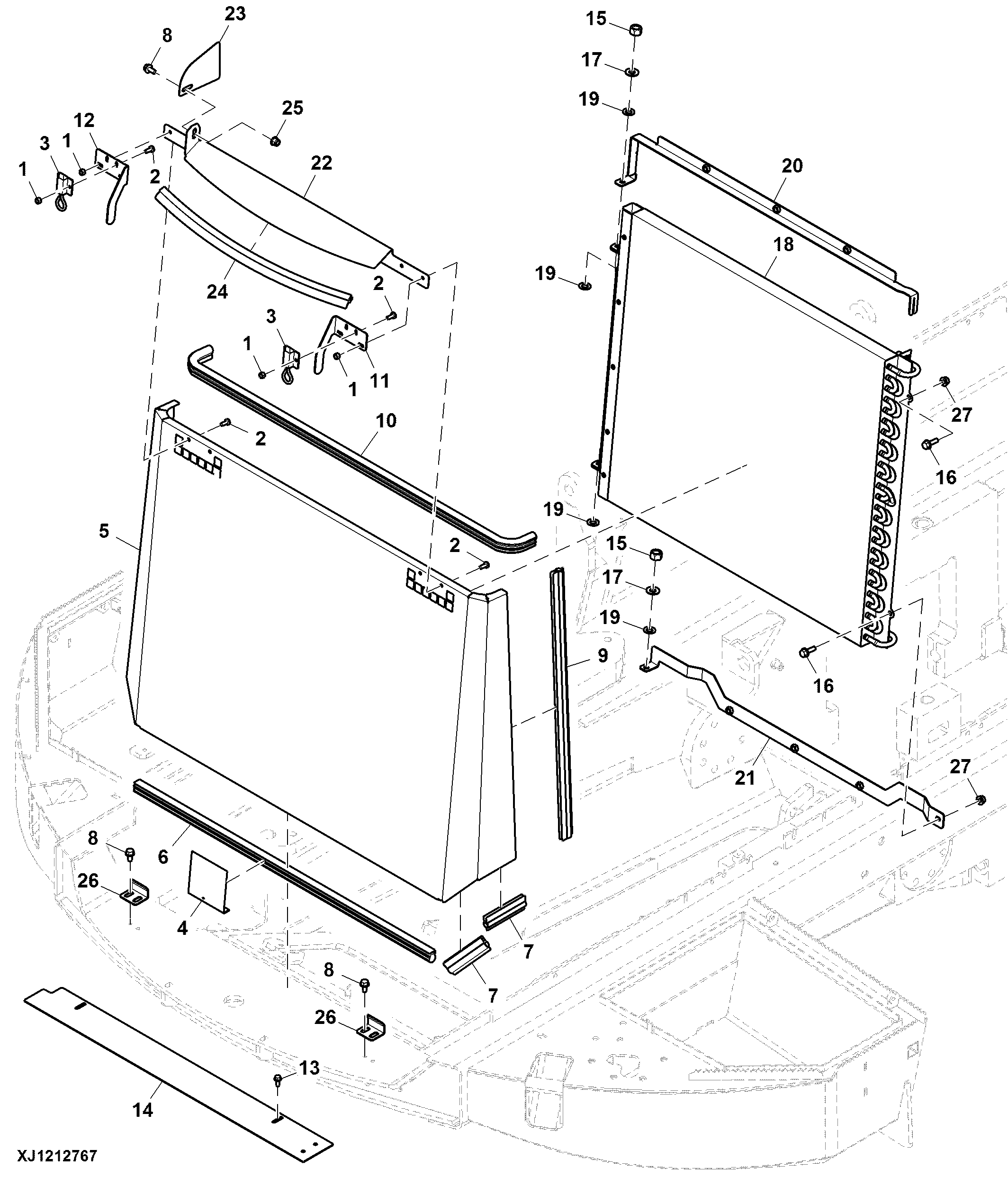

Cooler Covers and Air Conditioning Condenser Mounting

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7640	8	Lock Nut	M5
2	21M7544	8	Screw	M5 X 12
3	F052720	2	Catch	-
4	F642190	1	Grate	Wire Mesh Not as Illustrated
5	F642192	1	Grate	-
6	F651370	1	Weatherstrip	LGTH = 840 mm
7	F651358	4	Weatherstrip	LGTH = 110 mm
8	19M9567	5	Screw	M8 X 16
9	F651357	2	Weatherstrip	LGTH = 645 mm
10	F651355	1	Weatherstrip	LGTH = 1005 mm
11	F647429	1	Plate	-
12	F647430	1	Plate	-
13	19M9443	2	Screw	M6 X 16
14	F642193	1	Plate	-
15	14M7610	2	Lock Nut	M10
16	19M9444	2	Screw	M6 X 20
17	24M7488	2	Washer	10.500 X 20 X 2 mm
18	F070372	1	Vapor Condenser	-
19	F071010	4	Shim	-
20	F644446	1	Bracket	-
21	F651301	1	Bracket	-
22	F654533	1	Plate	-
23	F654530	1	Plate	-
24	F689533	1	Weatherstrip	LGTH = 550 mm
25	14M7596	1	Lock Nut	M8
26	F649127	2	Plate	-
27	14M7600	2	Flange Nut	M6

Cooler Covers and Air Conditioning Condenser Mounting
