Открытый узел

Air Cleaner and Expansion Tank

Air Cleaner and Expansion Tank

Air Cleaner and Expansion Tank

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

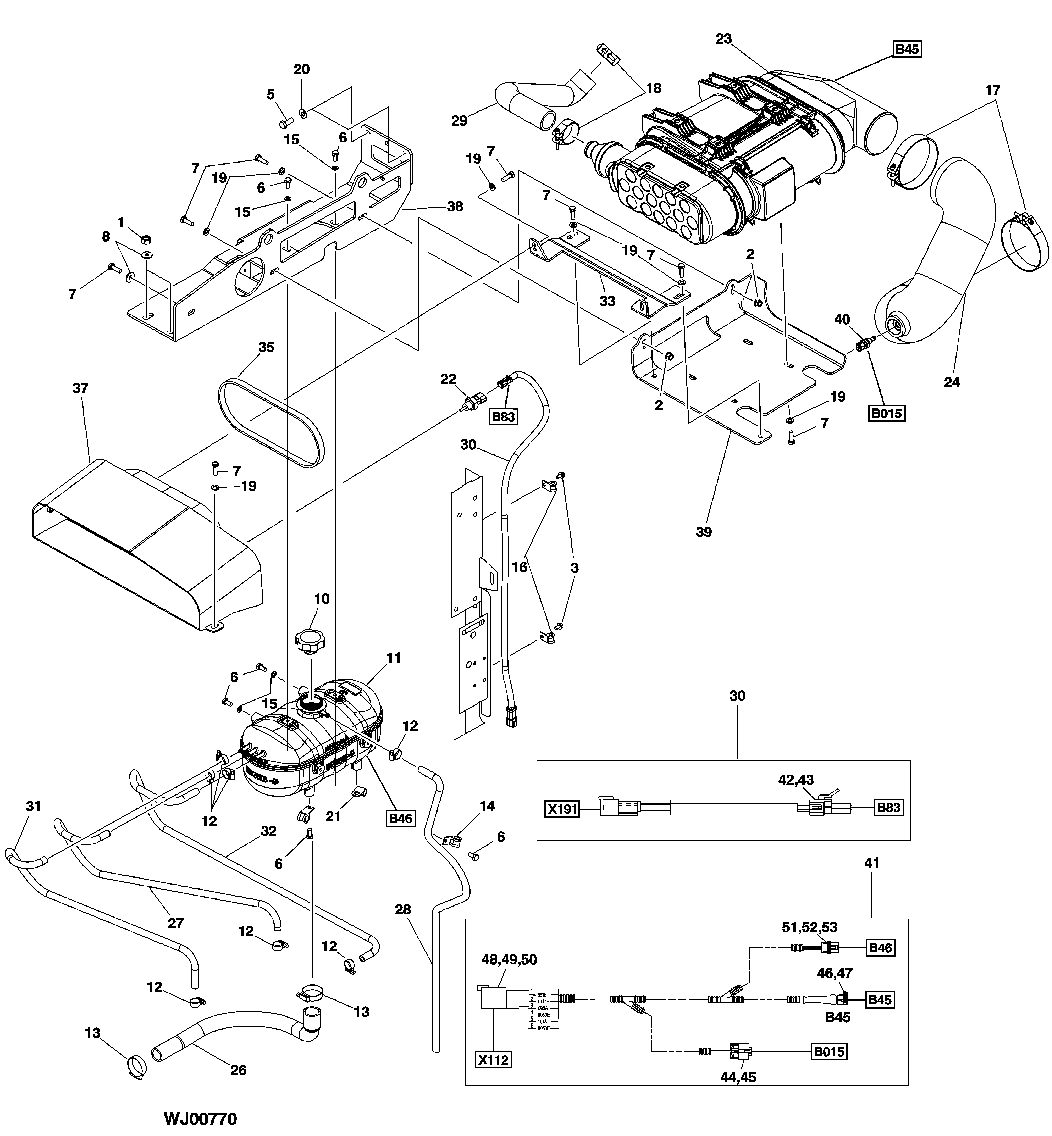

Air Cleaner and Expansion Tank

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7031	2	Nut	M12
2	14M7596	2	Lock Nut	M8
3	19M9566	2	Screw	M6 X 12
5	19M9639	2	Cap Screw	M10 X 25
6	19M9567	6	Screw	M8 X 16
7	19M9568	12	Screw	M8 X 20
8	24M7508	3	Washer	8.400 X 24 X 2 mm
10	AT310335	1	Filler Cap	-
11	AT322981	1	Tank	Coolant Level Sensor is Molded into the Tank
12	F003668	7	Hose Clamp	-
13	F015551	2	Hose Clamp	SUB FOR F057815
14	F004423	2	Hose Clamp	SUB FOR F018087
15	F008262	4	Lock Washer	-
16	F015145	2	HOSE CLAMP	-
17	F048334	2	Hose Clamp	-
18	F003673	2	Hose Clamp	SUB FOR F057815
19	F064435	11	Lock Washer	-
20	F064436	2	Washer	-
21	F012859	1	Hose Clamp	-
22	F069012	1	Sensor	Air Intake
23	F071851	1	Air Cleaner	Tighten Air Cleaner Clip Max, 15 Nm
23	F071909	1	Filter Element	Main Element
23	AL150288	1	Air Filter	Safety Element
23	AL150289	1	Pressure Switch	-
23	F072986	1	Check Valve	-
23	F072987	1	Reducer	-
24	F661723	1	Hose	-
26	F649107	1	Hose	-
26	F638475	1	Hose	-
27	F649104	1	Hose	LGTH = 1000 mm
28	F656328	1	Hose	LGTH = 1600 mm
29	F649101	1	Hose	LGTH = 240 mm
30	F645685	1	Wiring Harness	-
31	F649106	1	Hose	LGTH = 800 mm
32	F649105	1	Hose	LGTH = 1200 mm
33	F654531	1	Plate	-
35	-	1	Part 37	CTL 810 mm, MF F061789
37	F649097	1	Air Intake	-
38	F649093	1	Bracket	-
39	F655769	1	Bracket	-
40	RE525016	1	Thermocouple	Temperature Sensor
41	F644914	1	Wiring Harness	-
42	F034682	2	Elec. Connector Terminal	-
43	F431999	1	Electrical Connector Assy	-
44	57M8601	1	Elec. Connector Housing	-
45	57M8633	1	Elec. Connector Accessory	-
46	F056901	1	Elec. Connector Terminal	-
47	57M8621	4	Elec. Connector Terminal	-
48	F045796	1	CONNECTOR	-
49	F045797	1	Lug	-
50	F045798	6	Pin	-
51	57M7254	1	Elec. Connector Housing	-
52	57M7494	2	Elec. Connector Terminal	-
53	57M7289	1	Elec.Connect Locking Device	-
