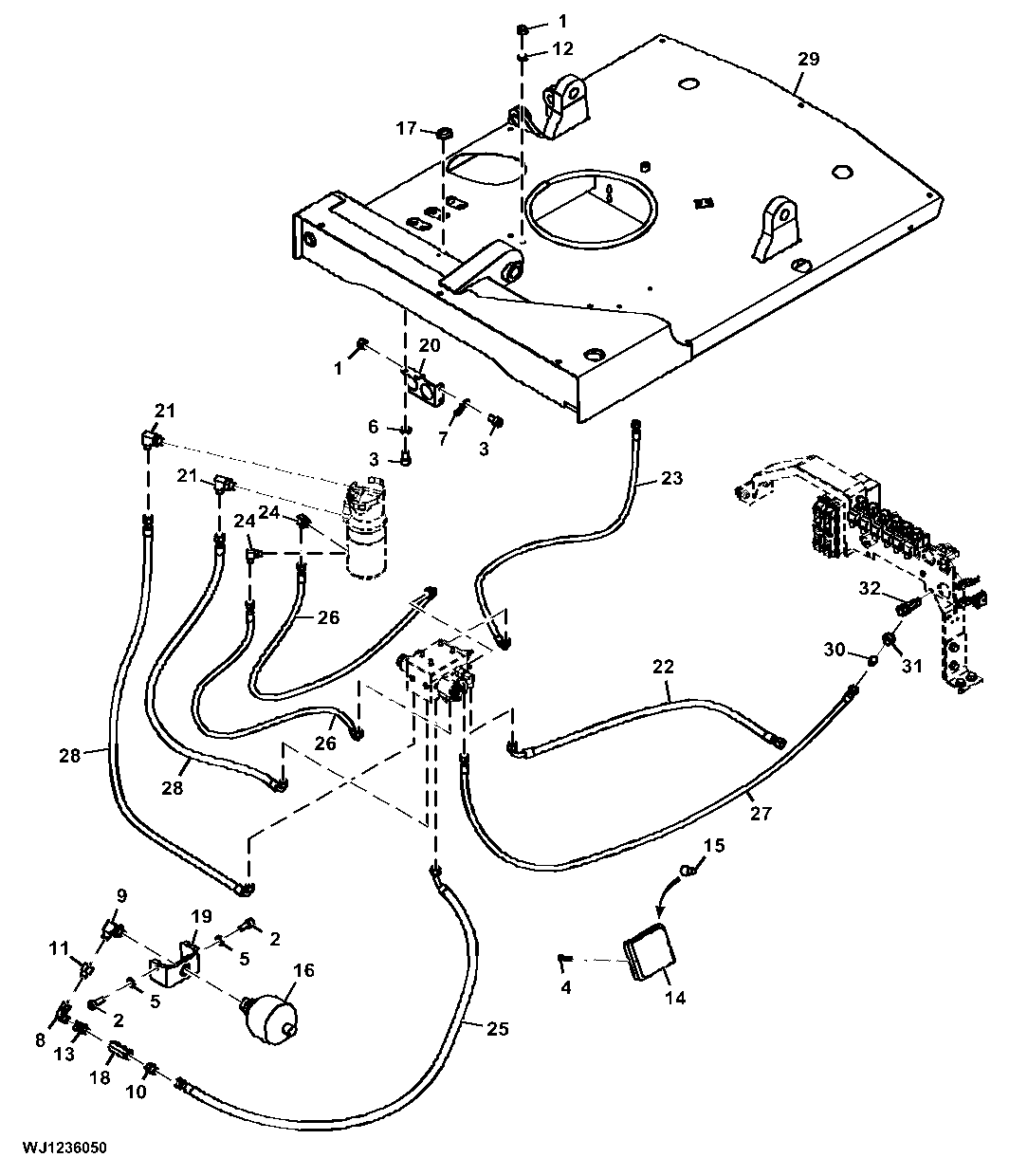

Rotating Cab Hydraulics

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7624	6	Nut	M8
2	19M8440	2	Screw	M10 X 25
3	19M9491	4	Screw	M8 X 12
4	21M7541	2	Screw	M4 X 25
5	24M7488	2	Washer	10.500 X 20 X 2 mm
6	24M7509	2	Washer	8.400 X 16 X 1.600 mm
7	57M8736	2	Elec. Connector Accessory	-
8	F005045	1	Elbow Fitting	-
9	F005048	1	Elbow Fitting	-
10	F005060	1	Fitting	-
11	F005077	1	Fitting	-
12	F008262	4	Lock Washer	-
13	F023068	1	Fitting	-
14	F024690	1	Lamp	-
15	F024691	1	Bulb	-
16	F069863	1	Hydraulic Accumulator	-
17	F071175	1	Grommet	-
18	F075142	1	Check Valve	-
19	F634396	1	Plate	-
20	F638062	1	Plate	-
21	F012592	2	Elbow Fitting	-
22	F026900	1	Hydraulic Hose	LGTH = 1200 mm, Fabricate, SUB FOR F013542
23	F024311	1	Hydraulic Hose	LGTH = 1500 mm, Fabricate
24	F024599	2	Elbow Fitting	-
25	F043920	1	HOSE-ASSY	LGTH = 1050 mm, Fabricate, SUB FOR F026361
26	F045448	2	Hydraulic Hose	LGTH = 550 mm, Fabricate
27	F052187	1	Hydraulic Hose	LGTH = 2100 mm, Fabricate
28	F057583	2	Hydraulic Hose	LGTH = 750 mm, Fabricate
29	F652285	1	Frame	LF
30	F025424	1	Fitting	-
31	F010079	1	COUPLING NUT	-
32	F005073	1	Tee Fitting	-
