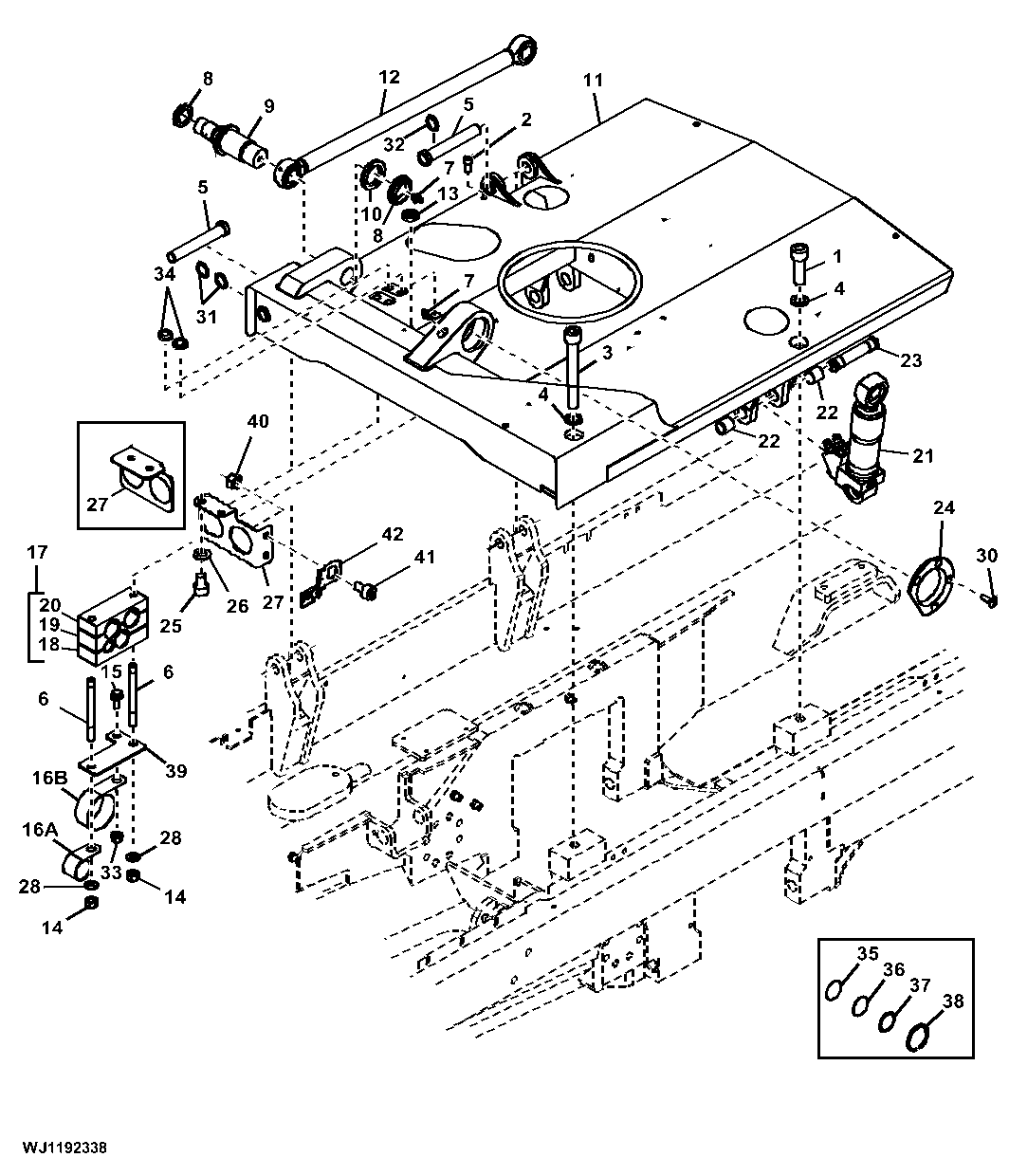

Levelling Cab Mounting

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F654228	1	Screw	-
2	19M9736	2	Screw	M8 X 16
3	F654229	1	Screw	-
4	F073240	2	Lock Washer	-
5	F652501	2	Pin	-
6	42M7114	2	Stud	-
7	58M5575	2	Lubrication Fitting	-
8	F013572	2	Lock Nut	-
9	F653039	1	Pin	-
10	F066284	1	Lock Washer	-
11	F652284	1	Frame	LF
12	F652914	1	Tie Rod Assembly	COMPONENTS ON SEPARATE PAGE
13	F075175	2	Fitting	-
14	F003589	2	LOCK NUT	-
15	19M9568	1	Screw	M8 X 20
17	F673502	1	Hose Clamp	EXCLUDING SERIAL NO. 5800-5802, RUS MODELS, INCLUDES F673504, F673505 AND F649729
17	F676670	1	Hose Clamp	(See Solution 94897, (PIP13 WJ103))
18	F673504	1	Hose Clamp	SUB FOR F649731
19	F673505	1	Hose Clamp	SUB FOR F649730
20	F649729	1	Hose Clamp	-
21	F073356	2	Hydraulic Cylinder	-
22	F633882	4	Bushing	-
23	F634005	2	Pin	-
24	F655992	1	Flange	SUB FOR F003377; ALSO ORDER (4) 19M9561
25	19M9491	2	Screw	M8 X 12
26	24M7509	2	Washer	8.400 X 16 X 1.600 mm
27	F638062	1	Plate	-
28	24M7488	2	Washer	10.500 X 20 X 2 mm
30	19M9561	4	Screw	M8 X 25
31	24M7400	2	Washer	26 X 37 X 1 mm
32	24M7510	1	Washer	26 X 37 X 2 mm
33	14M7601	1	Flange Nut	M8
34	F054976	4	Plug	-
35	F655902	1	Shim	TK = 0.1 mm
36	F655903	1	Shim	TK = 0.2 mm
37	F655904	1	Shim	TK = 0.5 mm
38	F003377	2	CIRCLIP	SUB F655992
39	F648645	1	Plate	-
40	14M7624	2	Nut	M8
41	19M9491	2	Screw	M8 X 12
42	57M8736	2	Elec. Connector Accessory	-
16A	F004424	1	Holder	SUB FOR F004423
16B	F004424	1	Holder	SUB FOR F012860
