Headboard Hydraulic Lines (Movable, Narrow)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7111	2	Cotter Pin	6.300 X 40 mm, SUB FOR F003334
2	58M5575	2	Lubrication Fitting	-
3	F024402	2	Elbow Fitting	-
4	F032585	2	Pin	-
5	F071990	1	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE
6	F651415	2	Plate	-
7	F651414	2	Plate	-
8	F649803	2	Plate	-
9	F649804	2	Plate	-
10	F023024	1	Hydraulic Hose	L= 910 mm
11	F025521	1	Hydraulic Hose	L= 1500 mm, SUB FOR F040387
12	F039942	1	Hydraulic Hose	L= 800 mm
13	F071687	1	Hydraulic Hose	L= 310 mm
14	19M9487	4	Screw	M5 X 130
15	19M9637	2	Cap Screw	M10 X 16
16	F005551	2	Lock Washer	-
17	F061127	1	Valve	COMPONENTS ON SEPARATE PAGE
18	14M7625	2	Lock Nut	M6
19	19M9728	2	Screw	M6 X 35
20	F005045	1	Elbow Fitting	-
21	F005055	3	NIPPLE	-
22	F005060	1	Fitting	-
23	F022417	2	Elbow Fitting	-
24	F033703	1	Manifold	-
25	F649445	1	Bracket	-
26	F620481	1	Wiring Harness	-
26	F035038	2	CABLE	-
26	R78066	4	Elec. Connector Terminal	-
26	57M7628	1	Electrical Connector Assy	-
26	57M7619	1	Elec.Connect Locking Device	-
27	19M9569	2	Screw	M8 X 25
28	F603340	1	Plate	-
29	F603763	1	Guard	-
30	F023535	1	Tee Fitting	-

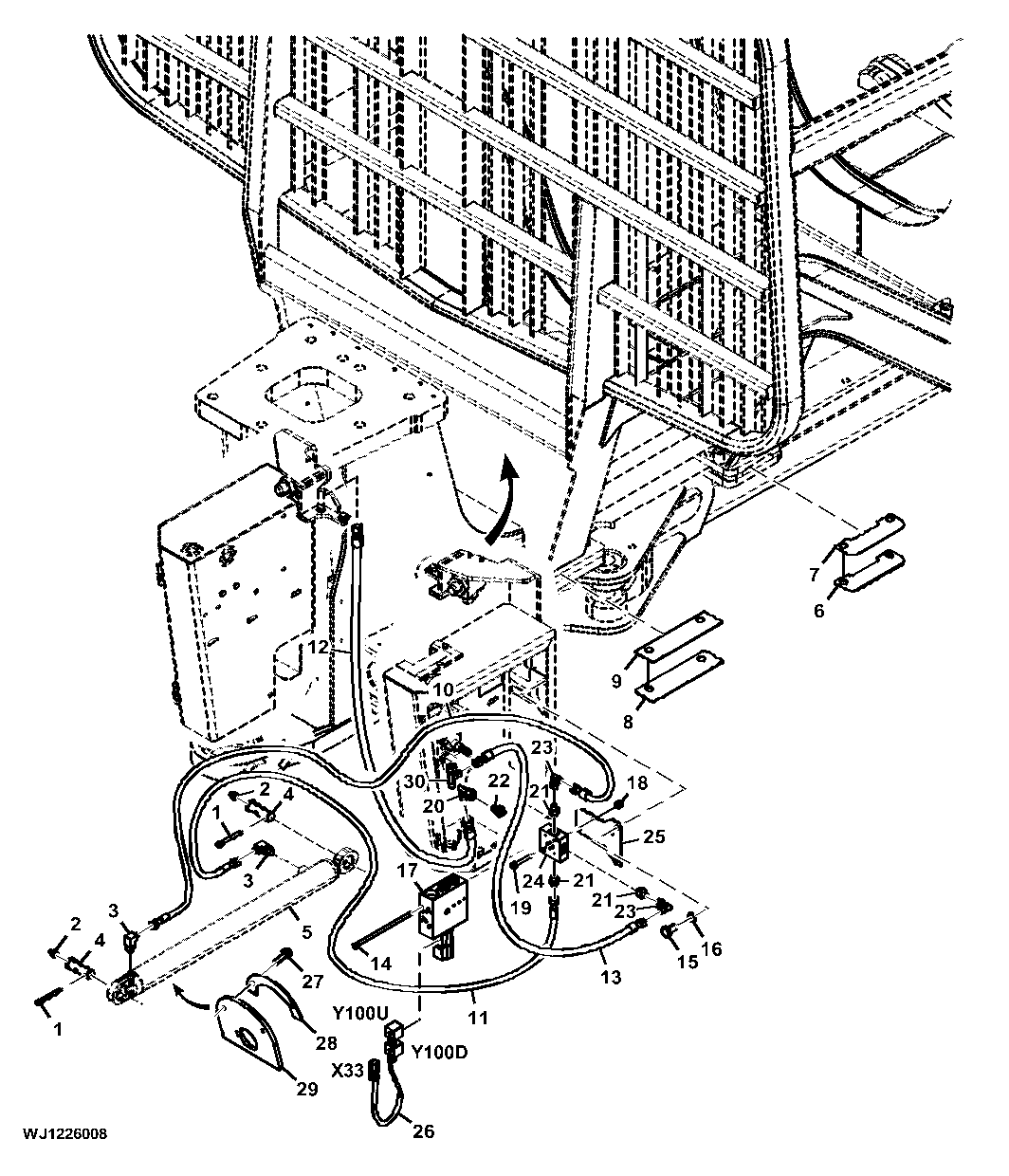

Headboard Hydraulic Lines (Movable, Narrow)
