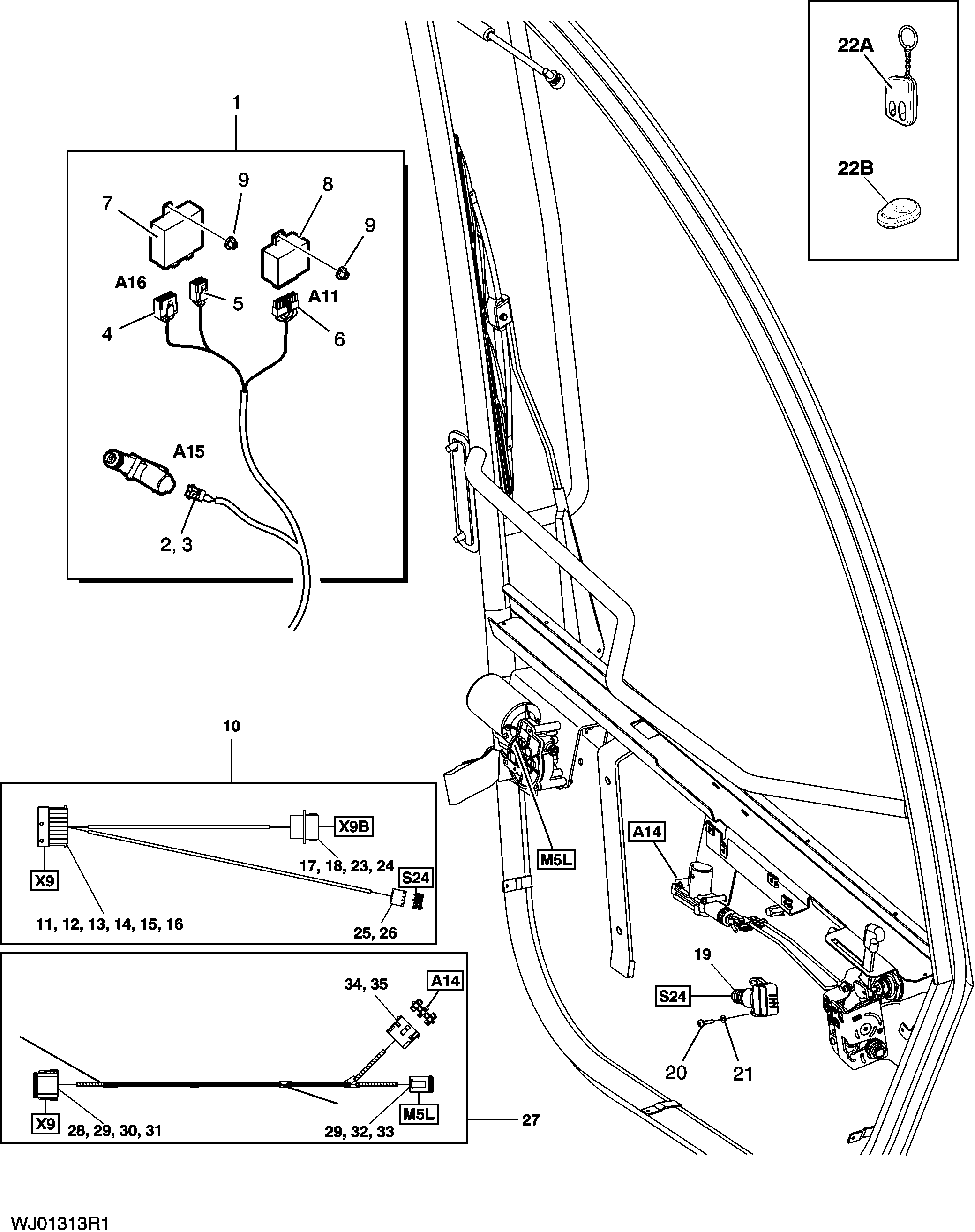

Cab Door Wiring Harness (5048 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F673122	1	Wiring Harness	(Cabin Main Harness) Components on Separate Page, SUB FOR F664700
1	F652885	1	Wiring Harness	(Cabin Main Harness)
2	-	1	Part 3	-
3	L36668	2	Electrical Conductor	-
4	-	1	Part 5	-
5	-	1	Part 6	-
6	57M8808	1	Elec. Connector Terminal	-
7	F643038	1	Relay	-
8	F643037	1	Electronic Control Unit	-
9	L40924	2	Nut	-
10	F659676	1	Wiring Harness	(Door Harness)
11	57M8069	1	Elec. Connector Housing	-
12	57M8077	13	Elec. Connector Terminal	-
13	57M8075	1	Elec. Connector Seal	-
14	57M8082	1	Elec. Connector Accessory	-
15	57M7400	13	Elec. Connector Seal	-
16	57M7401	3	Elec. Connector Cavity Plug	-
17	57M9228	1	Elec. Connector Housing	-
18	N282069	9	Elec. Connector Terminal	-
19	F643086	1	Switch	-
20	L173741	2	Screw	-
21	24M7117	2	Washer	4.300 X 9 X 0.800 mm
23	57M7682	1	Elec.Connect Locking Device	-
24	R78069	3	Elec. Connector Cavity Plug	-
25	F074937	1	Elec. Connector Housing	-
26	F074938	4	Elec. Connector Terminal	-
27	F659677	1	Wiring Harness	(Door adapter)
28	57M7634	1	Electrical Connector Assy	-
29	57M7546	13	Elec. Connector Terminal	-
30	57M7681	1	Elec. Connector Terminal	-
31	R78069	3	Elec. Connector Cavity Plug	-
32	57M7535	1	Elec. Connector Terminal	-
33	57M7618	1	Electrical Connector Assy	-
34	57M8663	1	Elec. Connector Housing	-
35	L36668	5	Electrical Conductor	-
22A	F643039	1	Key	(Central Lock Key) MT-650TX
22B	F673647	1	Key	(Central Lock Key) MT-200
