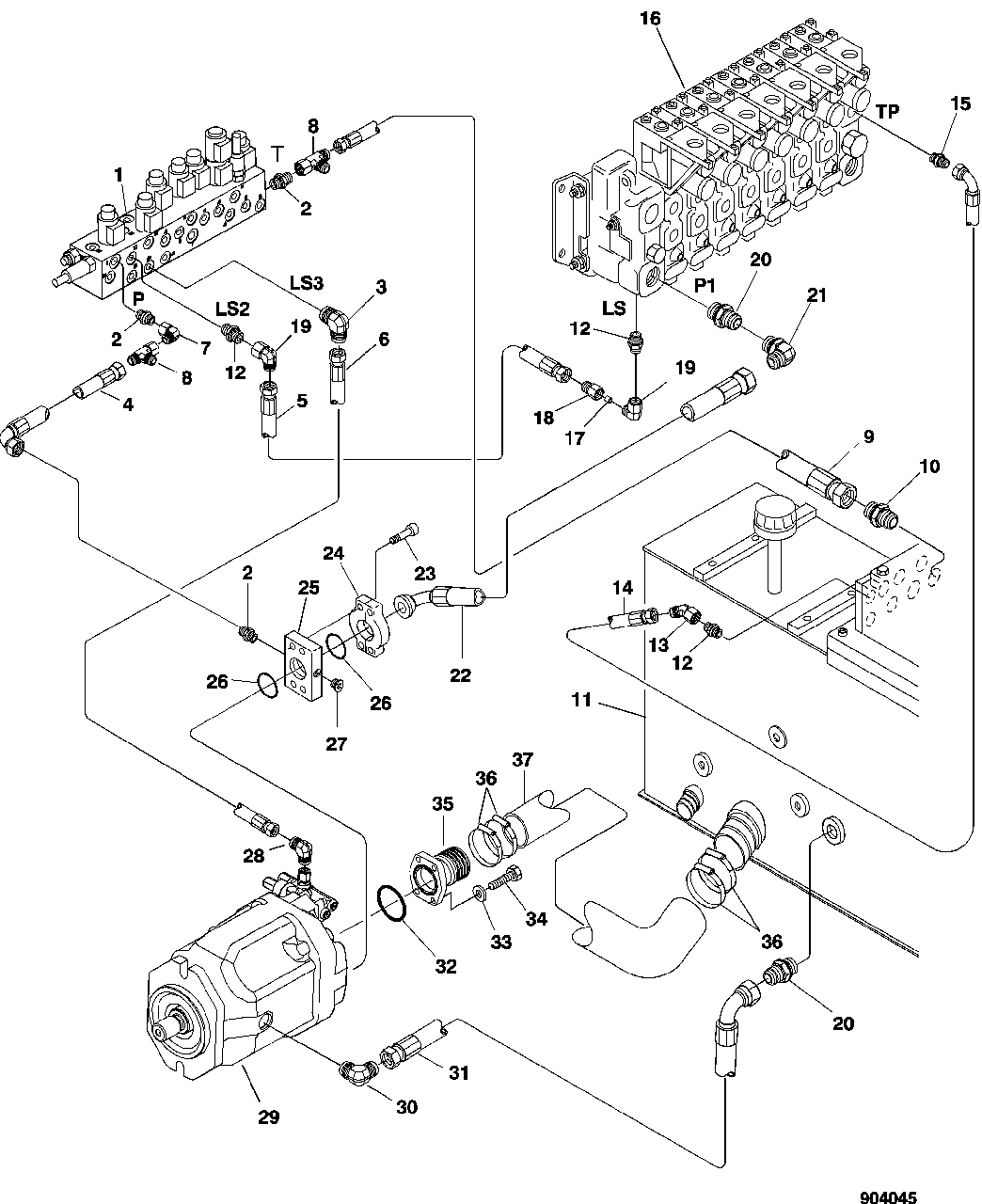

WORK PUMP MOUNTING [02G10]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	SEE PAGE 2162-2-3A
2	F005060	3	Fitting	-
3	F024599	2	Elbow Fitting	-
4	F013535	1	Hydraulic Hose	L= 850
5	F063126	1	HYDRAULIC HOSE - FABRICATE	L= 2100
6	F028398	1	HOSE-ASSY	L= 800
7	F005045	1	Elbow Fitting	-
8	F005073	2	Tee Fitting	-
9	F027296	1	Hydraulic Hose	L= 1700, (REPLACES F026901)
10	F005063	1	NIPPLE	-
11	-	1	Part 11	SEE PAGE 2164-2
12	F005057	3	Fitting	-
13	F013594	1	Elbow Fitting	-
14	F046745	1	Hydraulic Hose	L= 700 (REPLACES F051566 AND F024306)
14	F047257	1	Hydraulic Hose	L= 700
15	F005055	1	NIPPLE	-
16	-	1	Part 17	SEE PAGE 3762-2
17	TT224400	1	Orifice	-
18	F040264	1	Fitting	-
19	F022417	2	Elbow Fitting	-
20	F005065	2	NIPPLE	-
21	F005047	1	Elbow Fitting	-
22	F067313	1	HYDRAULIC HOSE - FABRICATE	L= 2050, (REPLACES F063327)
23	19H3616	4	Screw	12.700 X 76.200 MM
24	F004405	2	Flange	-
25	F033151	1	CONNECTION	-
26	F003762	2	O-RING	-
27	F003383	1	PLUG	-
28	F056738	1	Elbow Fitting	-
29	-	1	Part 30	SEE PAGE 2161-2-3A
30	F050849	1	Elbow Fitting	-
31	F024336	1	HYDRAULIC HOSE - FABRICATE	L= 1100
32	F003764	1	O-RING	-
33	F003170	4	WASHER	-
34	19H3942	4	Cap Screw	12.700 X 38.100 MM
35	F603670	1	HOSE FITTING	-
36	F008489	4	Hose Clamp	-
37	F055934	1	Suction Hose	L= 880
