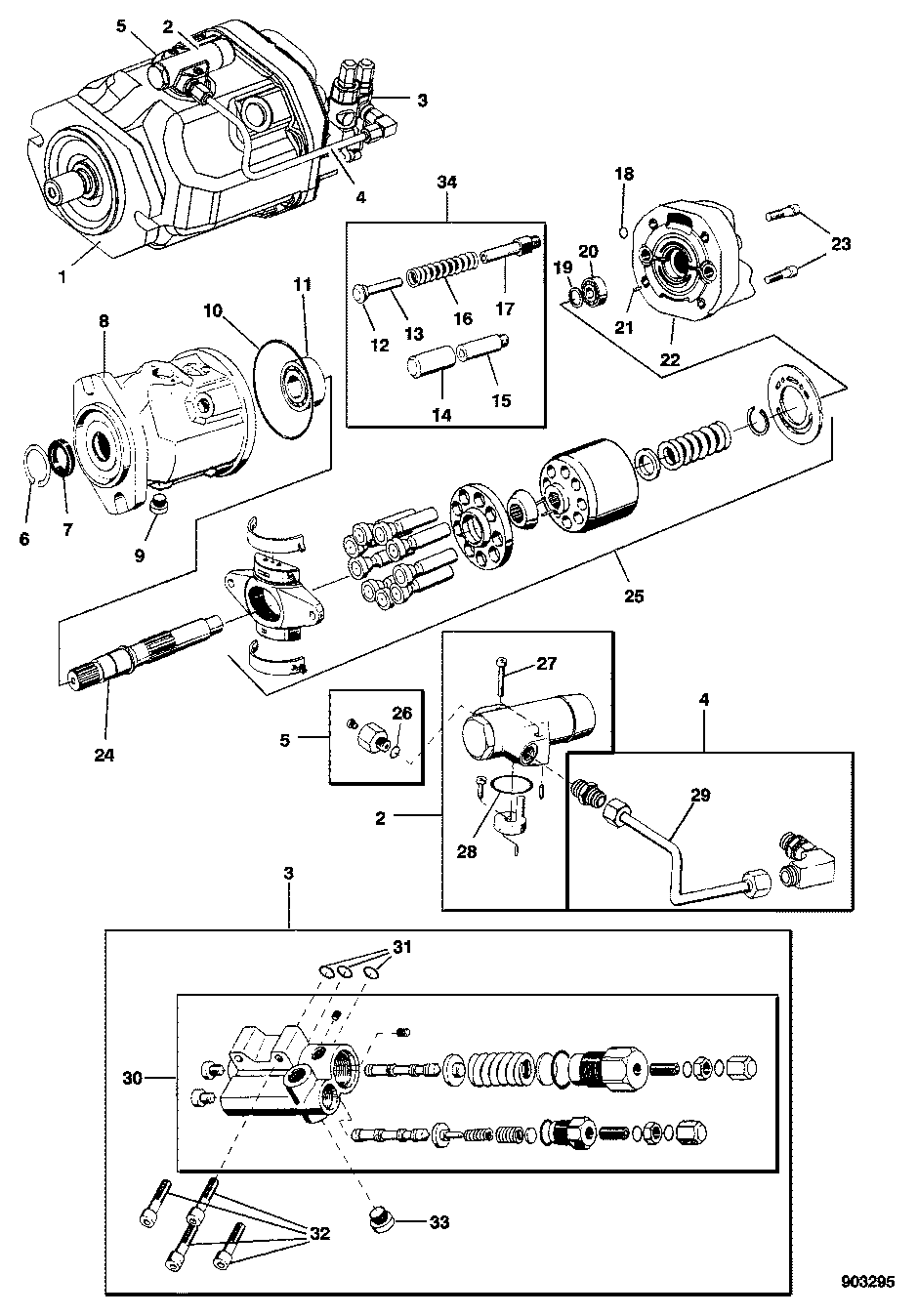

WORK PUMP COMPONENTS TO SERIAL NO. -3639 [02G20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F058421	1	HYDRAULIC PUMP	-
2	F039210	1	FLOW CONTROL VALVE	INCL ITEMS 27,28
3	F058499	1	SPOOL VALVE	INCL ITEMS 30-33
4	F039172	1	PIPE ASSY	INCL ITEM 29
5	F039173	1	Fitting	INCL ITEM 26
6	F035084	1	Snap Ring	-
7	F035083	1	Seal	-
8	F039215	1	HOUSING	-
9	F039207	1	PLUG	-
10	F035086	1	O-RING	-
11	F035080	1	BEARING	-
12	F035103	1	BUSHING	-
13	F035100	1	PISTON	-
14	F035098	1	PISTON	-
15	F035099	1	HYDR. CYLINDER ROD GUIDE	-
16	F035102	4	SPRING	-
17	F035101	1	HYDR. CYLINDER ROD GUIDE	-
18	F035085	4	O-RING	-
19	F035079	1	SHIM	-
20	F035081	1	BEARING	-
21	F035087	1	Dowel Pin	-
22	F035076	1	PLATE	-
23	F011423	4	SCREW	-
24	F056353	1	DRIVE SHAFT	-
25	F035088	1	HYD. MOTOR PISTON CARRIER	-
27	19M9726	2	Screw	M6 X 25
28	F039212	1	O-Ring	-
29	F039205	1	PIPE ASSY	-
30	F058500	1	SPOOL VALVE	-
31	F003285	3	O-RING	-
32	F010685	4	SCREW	-
33	F039209	1	PLUG	-
34	F056351	1	CENTRAL CONTROL UNIT	-

WORK PUMP COMPONENTS TO SERIAL NO. -3639 [02G20]
