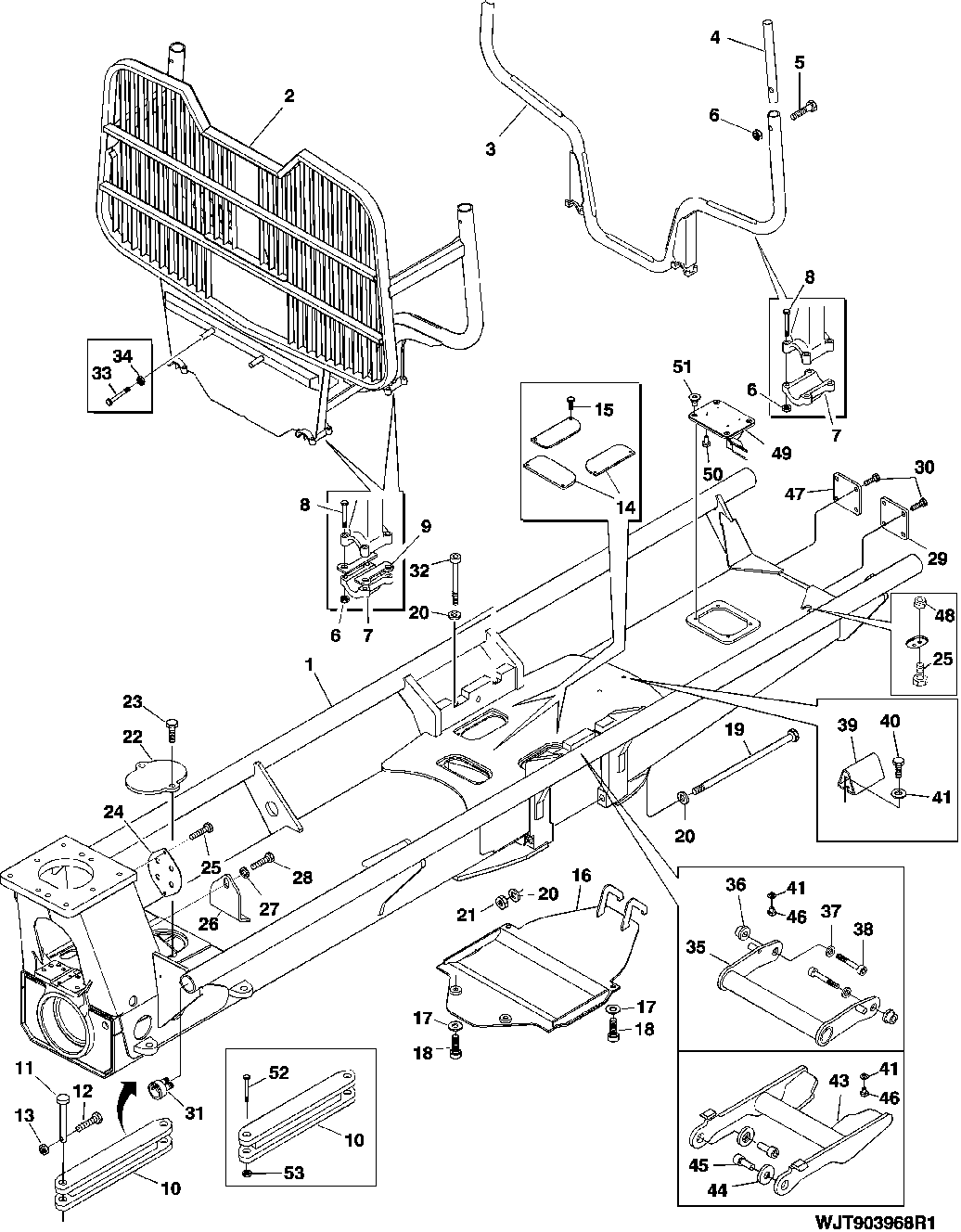

REAR FRAME, SHIELD PLATES, GATE AND COMPONENTS [02D16]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F613239	1	MAIN FRAME	NA 4 WHEEL L= 3680
1	F613197	1	FRAME	EU L= 5280
1	F645819	1	Frame	EU, L= 4930 SHORT, OPTION
1	F613241	1	MAIN FRAME	NA L= 5555
1	F628573	1	MAIN FRAME	NA 4 WHEEL LONG L= 5535
2	F623370	1	Headboard	-
2	F601092	1	TIMBER GATE	SWITZERLAND
3	F602317	3	STAKE	-
4	F618638	8	Extension	L= 435, DON'T USE WITH XXL FRAME
4	F032422	8	EXTENSION	L= 600, USE WITH NARROW WELDED BUNKS
5	19M9524	8	Screw	M16 X 120
6	F003592	48	Lock Nut	-
7	F032205	10	HOLDER	-
7	F032207	4	HOLDER	WHEN TRANSFERABLE GATE
8	19M9522	40	Screw	M16 X 100
9	F032419	8	PLATE	WHEN TRANSFERABLE GATE
10	F619491	1	BAR	-
11	F061402	2	PIN	-
12	19M9627	2	Cap Screw	M8 X 40
13	F003587	2	LOCK NUT	-
14	F614282	3	PLATE	-
15	19M9645	6	Cap Screw	M12 X 16
16	F647310	1	Shield	(REPLACES F612971)
16	F617788	1	Shield	WHEN NA 4 WHEEL
16	F382370	1	Cover	WHEN NA 4 WHEEL LONG
17	24M7497	4	Washer	17 X 30 X 3 MM
18	19M9513	4	Screw	M16 X 35
19	F055787	2	Screw	ROCOL J166
20	F046573	8	Lock Washer	-
21	14M7607	2	Nut	M27
22	F032347	1	PLATE	-
23	19M9703	2	Screw	M10 X 20
24	F625863	1	Plate	-
25	19M9638	4	Cap Screw	M10 X 20
26	F043033	1	PROTECTION	WHEN TRANSFERABLE GATE
26	F043034	1	PROTECTION	WHEN FIXED GATE
27	24M7488	1	Washer	10.500 X 20 X 2 MM
28	19M9638	1	Cap Screw	M10 X 20
29	F627678	1	Cover	-
30	19M9704	8	Screw	M10 X 25
31	F600784	1	HOSE SUPPORT	-
32	F044900	4	Screw	-
33	19M9615	2	Cap Screw	M24 X 90, SWITZERLAND
34	14M7619	2	NUT	M24, SWITZERLAND
35	F043850	1	HOLDER	-
36	F039929	2	SLEEVE	-
37	24M7471	2	Bushing	31 X 68 X 10 MM
38	19M9547	2	SCREW	M30 X 100
39	F613046	1	Support	-
40	19M9662	2	Cap Screw	M20 X 40
41	24M7500	2	Washer	21 X 37 X 3 MM
43	F602617	1	SUPPORT	-
44	F601084	2	WASHER	-
45	19M9546	2	SCREW	M30 X 70
46	F060895	2	Set Screw	-
47	F628595	1	PLATE	NOT USED WHEN NA 4 WHEEL
48	F003588	1	LOCK NUT	WHEN EU FRAME
49	F627867	1	SUPPORT	NOT USED WHEN NA 4 WHEEL OR EU FRAME
50	19M9673	4	Cap Screw	M6 X 10
51	19M9564	4	Screw	M12 X 20
52	19M9406	1	Screw	M30 X 100
53	F032101	2	NUT	-
