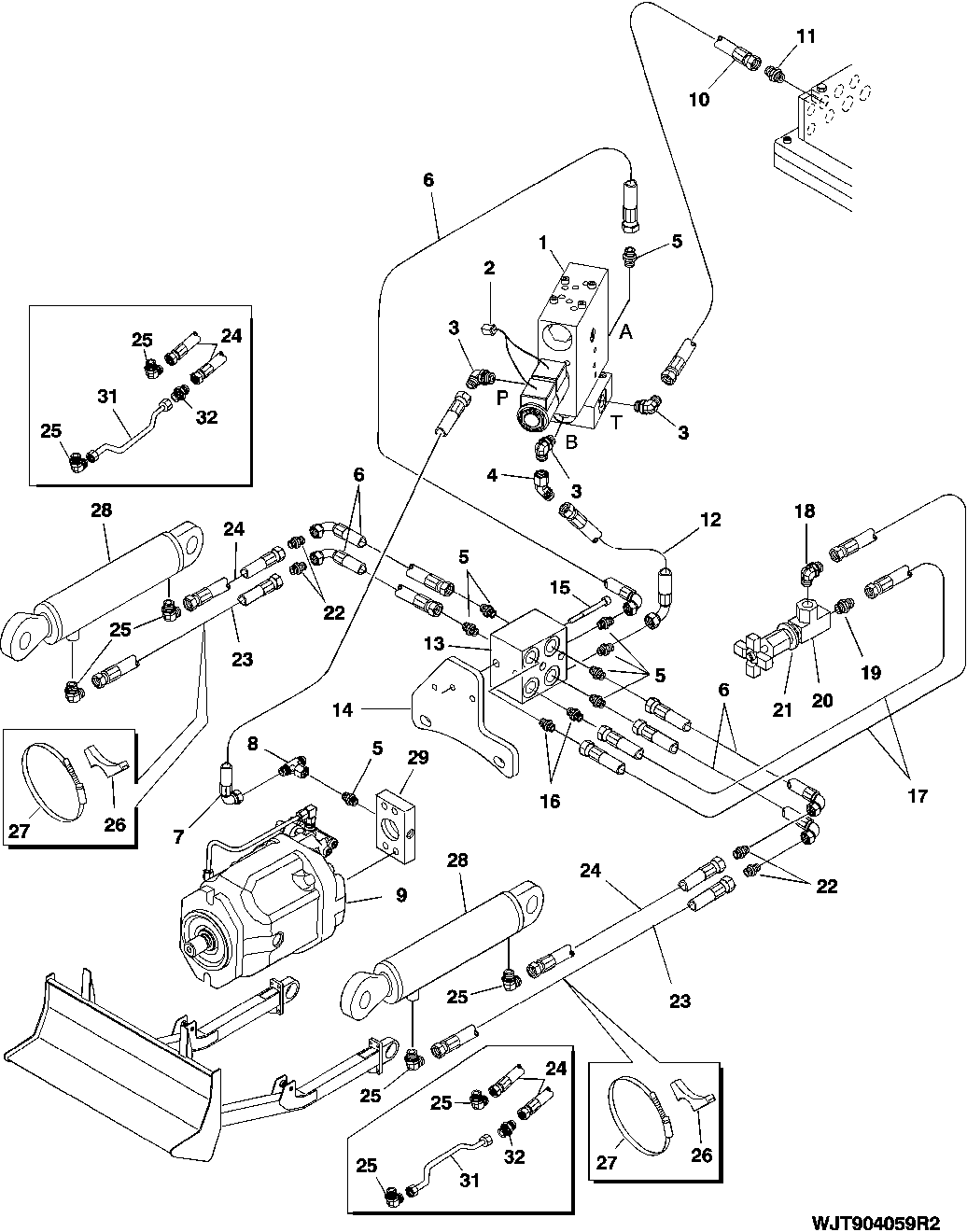

ON/OFF BULLDOZER BLADE HYDRAULIC [02I05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	SEE PAGE 2162-6
2	F053925	1	WIRE HARNESS	-
3	F010072	3	ELBOW NIPPLE	-
4	F012521	1	Elbow Fitting	-
5	F005060	8	Fitting	-
6	F057809	5	Hydraulic Hose	L= 800 (REPLACES F013547)
7	F024332	1	Hydraulic Hose	L= 1400
8	F031738	1	Tee Fitting	-
9	-	1	Part 9	SEE PAGE 2161-2-3A
10	F057899	1	HYDRAULIC HOSE - FABRICATE	L= 3300
11	F005059	1	Fitting	-
12	F026361	1	Hydraulic Hose	L= 1400
13	F624078	1	ADAPTER FITTING	-
14	F624050	1	PLATE	-
15	19M9744	2	Screw	M8 X 80
16	F005055	2	NIPPLE	-
17	F038346	2	Hydraulic Hose	L= 550
18	F024599	1	Elbow Fitting	-
19	F005057	1	Fitting	-
20	F062778	1	Hydraulic Restrictor	-
21	F062777	1	Mounting Parts	-
22	F020163	4	CONNECTION	-
23	F013741	2	Hydraulic Hose	L= 1000
24	F604195	2	HYDRAULIC HOSE - FABRICATE	L= 500, FROM SERIAL NO. 3692- QTY IS 4
25	F012592	4	Elbow Fitting	-
26	F007730	4	Hose Support	-
27	F052869	4	Hose Clamp	-
28	-	2	Part 28	SEE PAGE 0965-2
29	F033151	1	CONNECTION	-
30	F633228	1	Pipe	-
31	F633229	1	Pipe	-
32	F026843	2	Fitting	-

ON/OFF BULLDOZER BLADE HYDRAULIC [02I05]

Нет текстового описания
