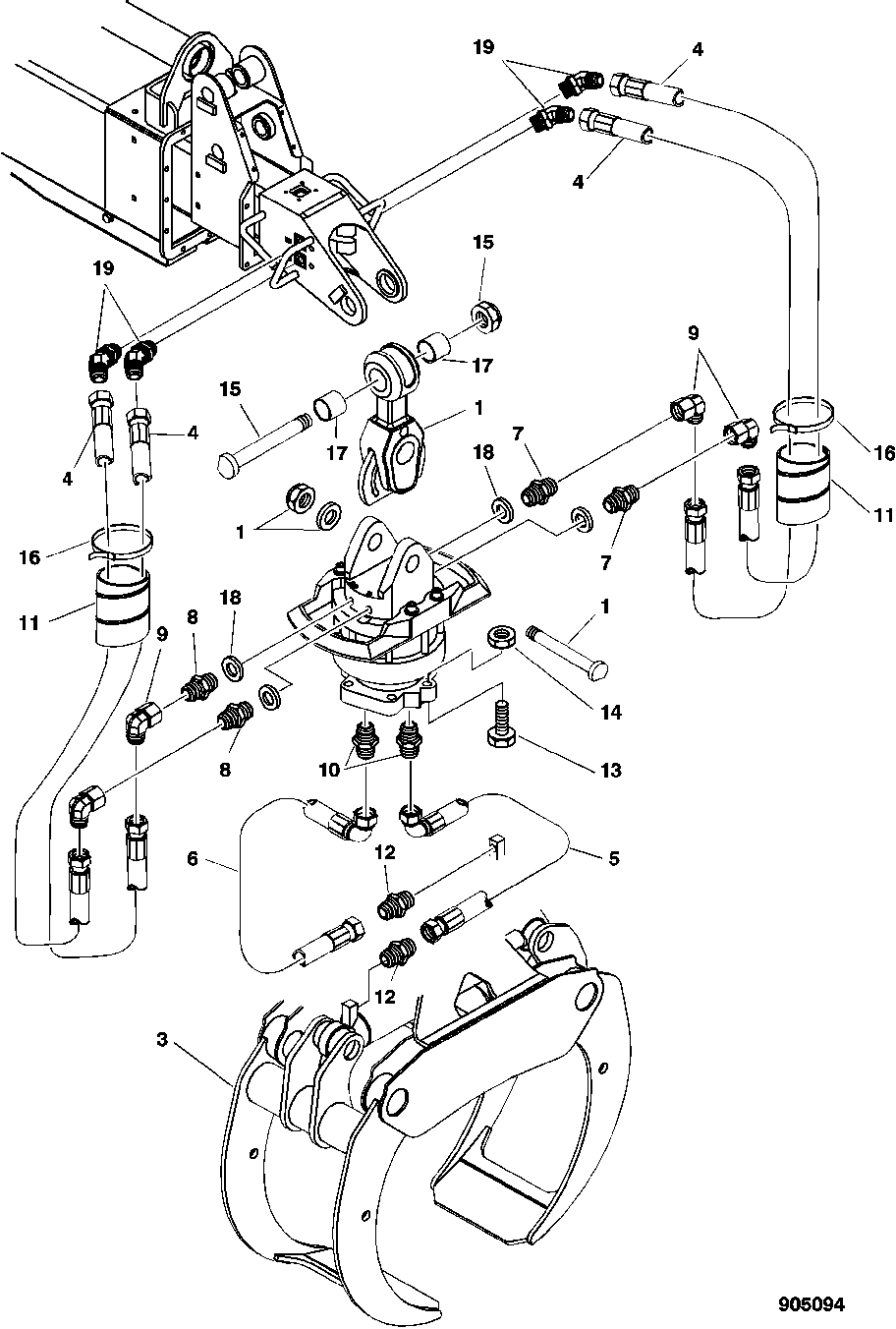

HOSES OF ROTATOR, HIDDEN HOSES OPTION [03E23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	SEE PAGE 3840-2-8
2	-	1	Part 2	SEE PAGE 3860-2-4
3	-	1	Part 3	SEE PAGE 3803-2-12
4	F070762	4	Hydraulic Hose	L= 1100
5	F054617	1	Hydraulic Hose	(A) (B) L= 450
5	F027299	1	Hydraulic Hose	(C) L= 500
6	F025146	1	Hydraulic Hose	(A) (B) L= 700
6	F027373	1	Hydraulic Hose	(C) L= 800
7	F034548	2	Fitting	ROTATOR TURN, INCL. ITEM 18
8	F054622	2	Fitting	INCL. ITEM 18
9	F005046	4	Elbow Fitting	-
10	F012507	2	Fitting	(C)
10	F010919	2	NIPPLE	(A) (B)
11	F039174	2	HOSE PROTECTION	L= 1200
12	F005059	2	Fitting	(A) (B)
12	F012507	1	Fitting	(C)
12	F005061	1	Fitting	(C)
13	19M9518	6	Screw	M16 X 65
14	F003592	6	Lock Nut	-
15	-	1	Part 20	SEE PAGE 3743-2,6
16	F001355	2	Strap With Buckle	-
17	F010668	2	Bearing	-
18	AT122921	4	Seal	-
19	F012533	4	ELBOW NIPPLE	SEE ALSO PAGE 3763-15A

HOSES OF ROTATOR, HIDDEN HOSES OPTION [03E23]
