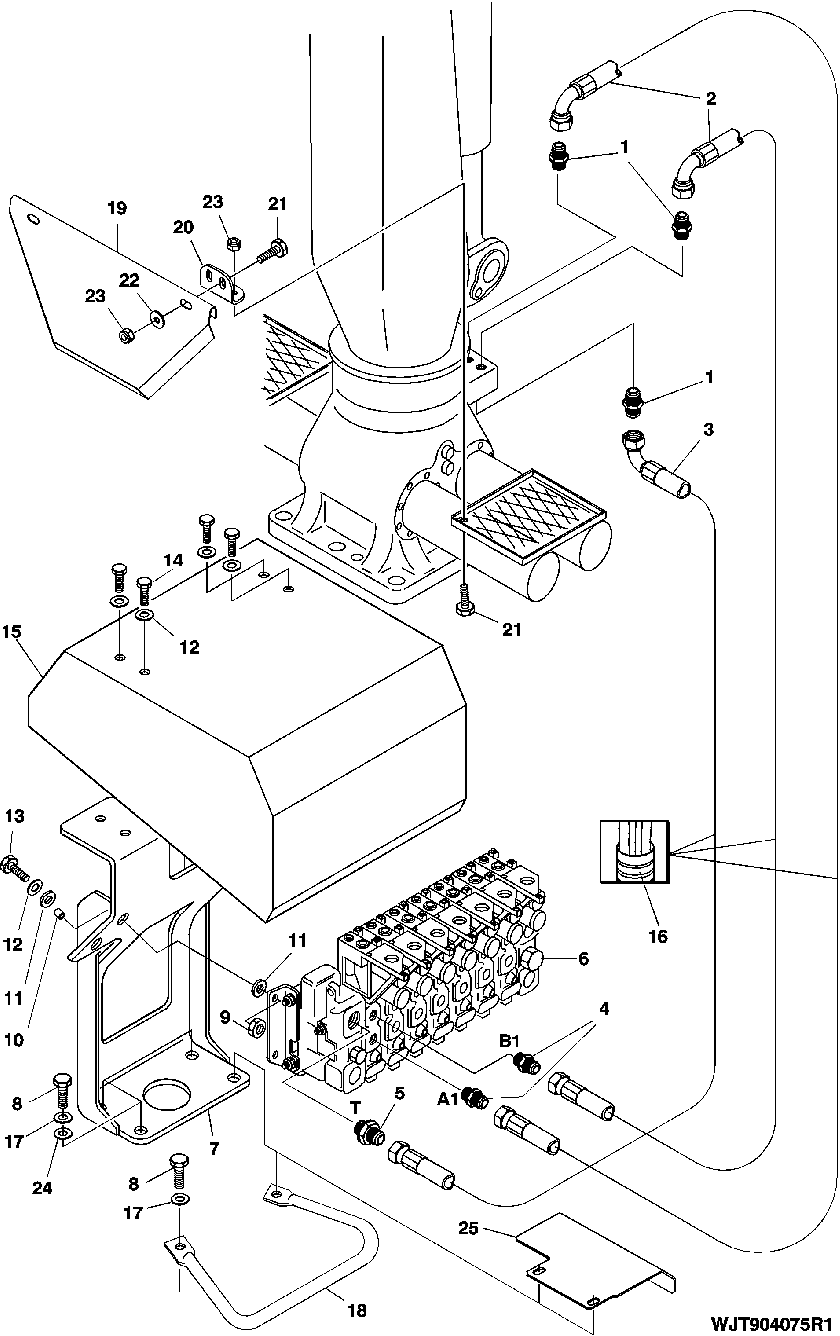

HOSES, FORVARDER BOOM SLEWING SYSTEM [02H21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	3	Part 1	SEE PAGE 3763-2
2	F013585	2	HOSE-ASSY	L= 2200
3	F038463	1	Hydraulic Hose	L= 2200
4	F005061	2	Fitting	-
5	F010919	1	NIPPLE	-
6	-	1	Part 6	SEE PAGE 3762-2
7	F048578	1	PLATE	-
8	19M9638	6	Cap Screw	M10 X 20
9	F003588	4	LOCK NUT	M10
10	F044703	4	Bushing	-
11	F044704	8	WASHER	-
12	F003388	8	PLUG	-
13	19M9641	4	Cap Screw	M10 X 35
14	19M9681	4	Cap Screw	M8 X 16
15	F611253	1	COVER	-
16	F033388	1	HOSE PROTECTION	L= 2250
17	24M7489	6	Washer	10.500 X 30 X 2.500 MM
18	F619816	1	HANDLE	-
19	F037968	1	PROTECTION	-
20	F626819	2	PLATE	-
21	19M9682	8	Cap Screw	M8 X 20
22	24M7508	4	Washer	8.400 X 24 X 2 MM
23	F003587	8	LOCK NUT	-
24	24M7488	3	Washer	10.500 X 20 X 2 MM
25	F634492	1	Cover	-

HOSES, FORVARDER BOOM SLEWING SYSTEM [02H21]
