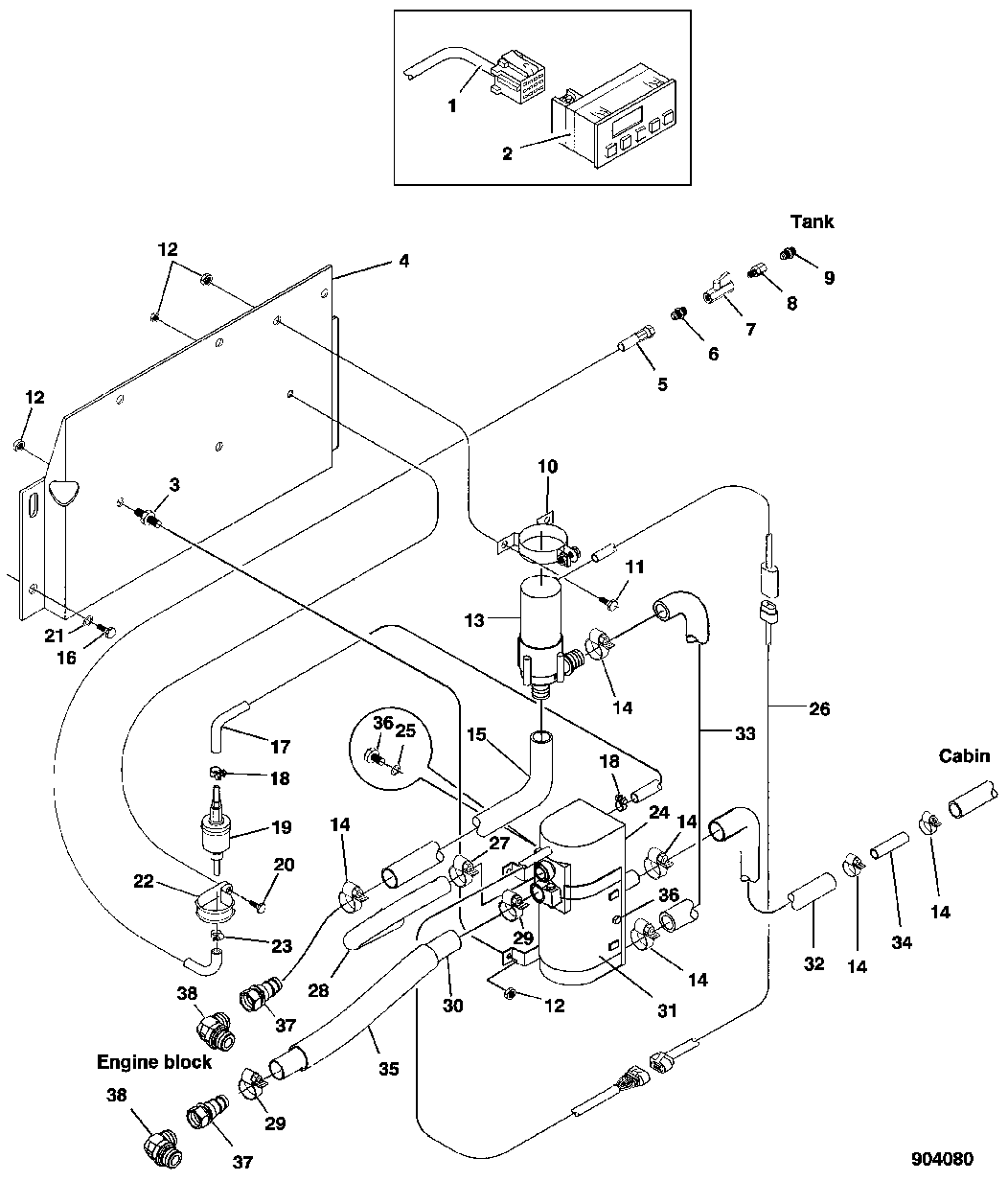

HEATER MOUNTING TO SERIAL NO. -3694 [01I07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F601514	1	CABLE	-
2	F055190	1	TIMER	-
3	F054882	4	DAMPER	-
4	F624367	1	PLATE	-
5	F627397	1	FUEL LINE	L= 900
6	F005053	1	NIPPLE	-
7	F043677	1	Drain Valve	-
8	F005097	1	Fitting	-
9	F005054	1	NIPPLE	-
10	F055210	1	HOLDER	-
11	19M9674	2	Cap Screw	M6 X 12
12	14M7528	11	Lock Nut	-
13	F055211	1	WATER PUMP	-
14	F003671	6	HOSE CLAMP	-
15	F050931	2	HOSE	L= 2200
16	19M9681	4	Cap Screw	M8 X 16
17	-	1	Part 17	F062684 X 220
18	F023029	2	HOSE CLAMP	-
19	F055212	1	FUEL PUMP	-
20	19M9675	1	Cap Screw	M6 X 16
21	24M7508	4	Washer	8.400 X 24 X 2 MM
22	F052822	1	Hose Support	-
23	F003667	1	HOSE CLAMP	-
24	-	1	Part 24	SEE PAGE 0505-4
25	24M7507	1	Washer	6.400 X 18 X 1.600 MM
26	F601587	1	Wiring Harness	-
27	F056600	1	CLIP	-
28	F603207	1	HOSE	L= 245 NO LONGER AVAILABLE!
29	F054889	1	CLIP	-
30	F624814	1	EXHAUST PIPE	L= 380
31	F055213	1	FRAMEWORK	-
32	-	1	Part 32	F010905 X 1300
33	F624371	1	HOSE	L= 440
34	F044975	1	EXHAUST PIPE	-
35	-	1	Part 35	F043511 X 320
36	19M9566	2	Screw	M6 X 12
37	X30682-10-10	2	HOSE FITTING	-
38	F062639	2	Elbow Fitting	-

HEATER MOUNTING TO SERIAL NO. -3694 [01I07]
